На нем нет DVB-T2, а RGB зачем? На нем же есть AV выход - тюльпаны. Я взял GI FLY T2.

Вариант неплохой , RGB затем что я гдето читал что наш монитор на мультике принимает этот сигнал а не AV вход , и я хочу попробовать связать камеру заднего хода, мультиплеер и тюнер через RGB разьем . То есть не нужно будет включать ТВ тюнер , входить в режим VTR, а просто нажал на кнопочку и вот тебе телик показывает, включил заднюю - на мониторе камера высветилась

Без тюнера если не сделаете его эмуляцию у вас не активируется RGB, протокол IBus, почитайте и поймете как все завязано и не просто.
http://www.softservice.com.pl/corolla/avc/avclan.php читаем, изучаем и внедряем.
http://catcatcat.d-lan.dp.ua/avc-lan/

Ну на высоком уровне все устройства общаются по протоколам , я это уже понял, но на низком уровне все же есть какая-то микросхема которая отвечает за коммутацию видео сигнала , вот нужно ее вычислить и определить куда нужно подать "1" чтоб вход активировать. Мне ведь не нужно добавлять устройство в мултивижн и управлять им по протоколу, я просто хочу найти видео вход, в любом его виде, прям на экран, а там уже цеплять на него все что захочется. Хотя может быть все намного сложнее

Тут такое дело. Давненько снял тюнер DVB-T2 с машины, т.к. практически ТВ не смотрел. Причем незадолго до того как я его снял, он перестал показывать. При нажатии на кнопку ТВ на джойстике начинал идти "снег" на мониторе, при повторном нажатии ничего не происходило. Появлялось штатное меню каналов, а режима VTR не было. Пропал куда-то.
Купил (тогда еще) новый переходник Toyota-RCA, но ничего не изменилось. Ну, думаю, наверное тюнер. Снял и унес домой.
Так он и лежал бы, но недавно, совершенно случайно, им заинтересовался один форумчанин. Решил я тогда проверить тюнер на работоспособность. Подключил, а он, ска, работает!

Теперь вот гадаю, куда же тогда делся режим VTR?
Тюнер рабочий, при включении с пульта питание на него поступало (загоралась зеленая лампочка и "снег" на мониторе немного видоизменялся). Переходник шевелил и даже купил другой. Результата нет. Тогда что, штатный тюнер? А что с ним такого может быть, функции мультика ведь работают?
Или же все-таки чудо, и мне один за другим попадаются бракованные переходники?
Помогите, совсем потерял покой. Свет не мил и всё такое...

В личку ответил, получится здесь отпишешь о результатах

Нет VTR - пропала активация видеовхода.

Это я помню, ты говорил еще в начале темы. Вопрос в том, почему пропала активация. Бывают, конечно, чудеса и возможно, что проблема в переходнике, хотя я специально, когда перестал показывать тюнер, купил еще один переходник - не помогло. Сам DVB-T2 тюнер рабочий.
Если Александр не против, я покажу сообщение, которое он прислал в личку:



Vyatich, если проблема действительно может быть в том, что я изменил формат изображения, то значок VTR тоже пропадет из меню? Просто, когда все нормально работало, при заходе в меню ТВ (при нажатии кнопки TV на джойстике) среди прочего отображался значок VTR. Когда перестал показывать телек, значок тоже пропал.
Или же в любом случае при подключенном через переходник к штатному тюнеру устройстве (в данном случае это тюнер DVB-T2) значок режима VTR должен отображаться? Ведь условие

соблюдено.

VTR не зависит от формата изображения, он должен появиться просто при подключении переходника, т.к. в нем реализовано активация видеовхода. Снег на экране это сигнал с ТВ-тюнера, при отсутствии сигнала на VTR входе будет черный экран, несовпадение формата исказит цветность и изображение, но звук останется. Посмотри чем реализуется активация видеовхода, вроде как подачей массы, подай напрямую.

Вот это не понял, я же не специалист. Можно простым языком, что куда подсоединить?

Ножку активации разъема на массу.

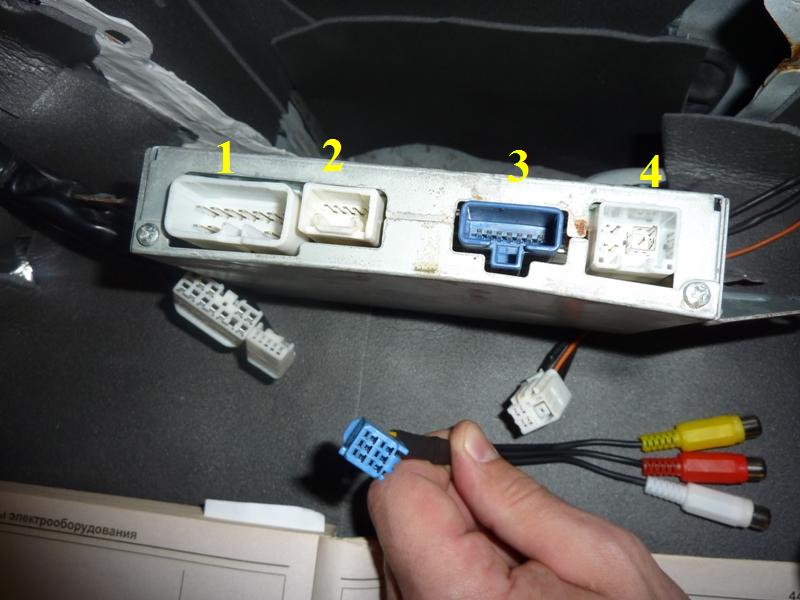

Имеется ввиду какая-то из ножек в синем разъеме? Нужно ее замкнуть на корпус?

В режиме VTR как возможно воспользоваться настройками магнитоллы? Высокие, низкие частоты, баланс и т.д.?

А разве кнопка MODE заблокирована в режиме VTR?

Добавлено спустя 10 минут 34 секунды:
Ножка №6. (http://www.telemaster.ru/decoder/dop2.pdf)
