 Заголовок сообщения: Датчики системы управления двигателем 3S-FE (проверка).
СообщениеДобавлено: 19 янв 2011, 14:30
Не в сети
местный модератор
Аватара пользователя

Зарегистрирован: 12 фев 2009, 04:00
Сообщения: 7536
Тем: 100
Откуда: Хабаровск
Блог: Посмотреть блог (6)
Машина: Toyota Vista Ardeo
О машине: серебристая с ресничками
Репутация: 1711
Рекламные ссылки. Показывается только незарегистрированным пользователям


Часто задают вопросы о месте расположения датчиков в подкапотном пространстве. На рисунках представлены схемы размещения датчиков электронного управления двигателем 3S-FE и некоторые другие элементы системы впрыска. Ниже представлены рабочие параметры датчиков для их проверки.
1. Схема к модели SV55.
2,3 Схема моделей SV4# c 94-98 год
4. Схема к моделям Калдины ST21# с 3S-FE (для сравнения)
5. Схема к моделям SV30-35 до 94г

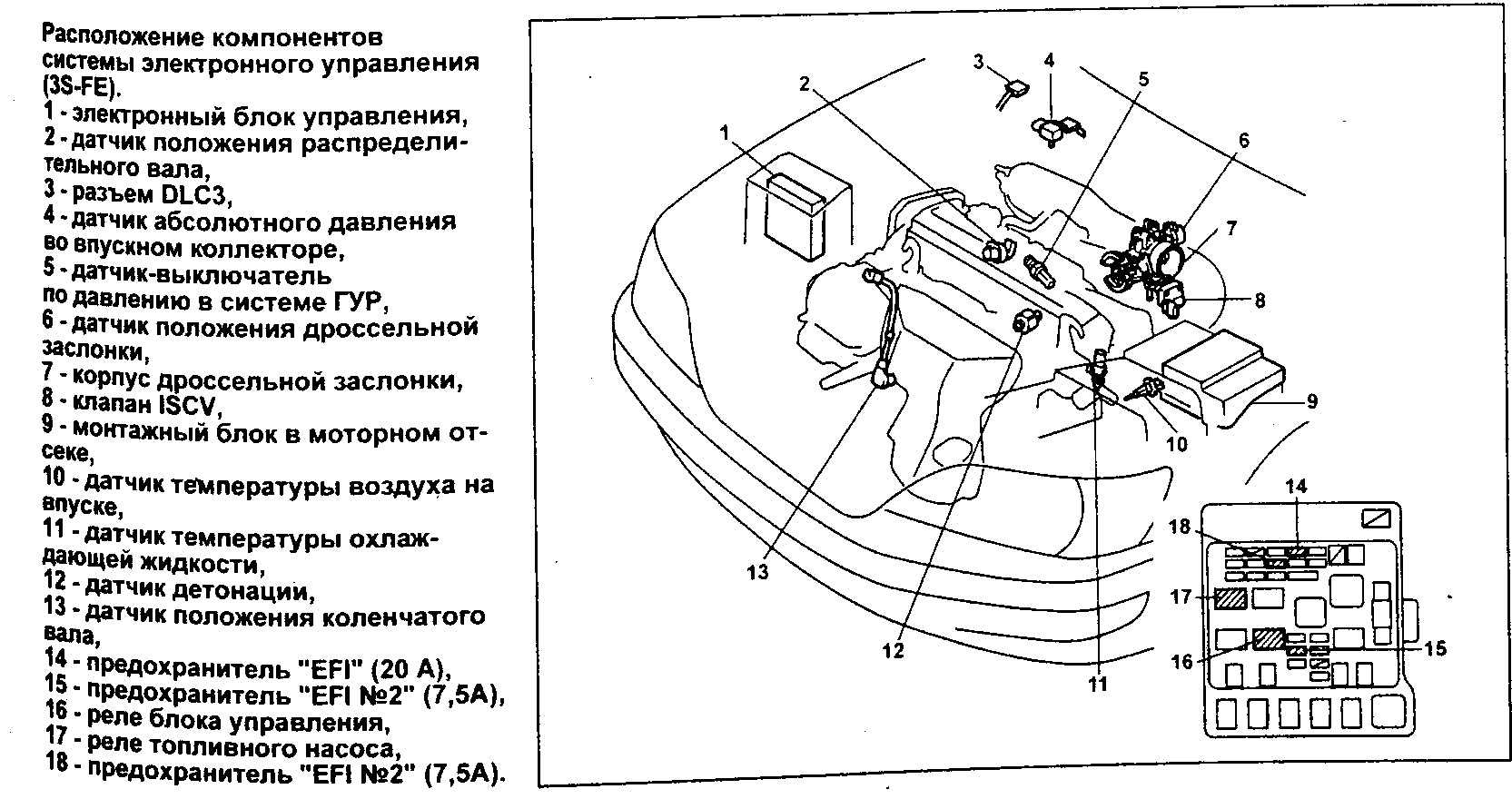

Вложение:

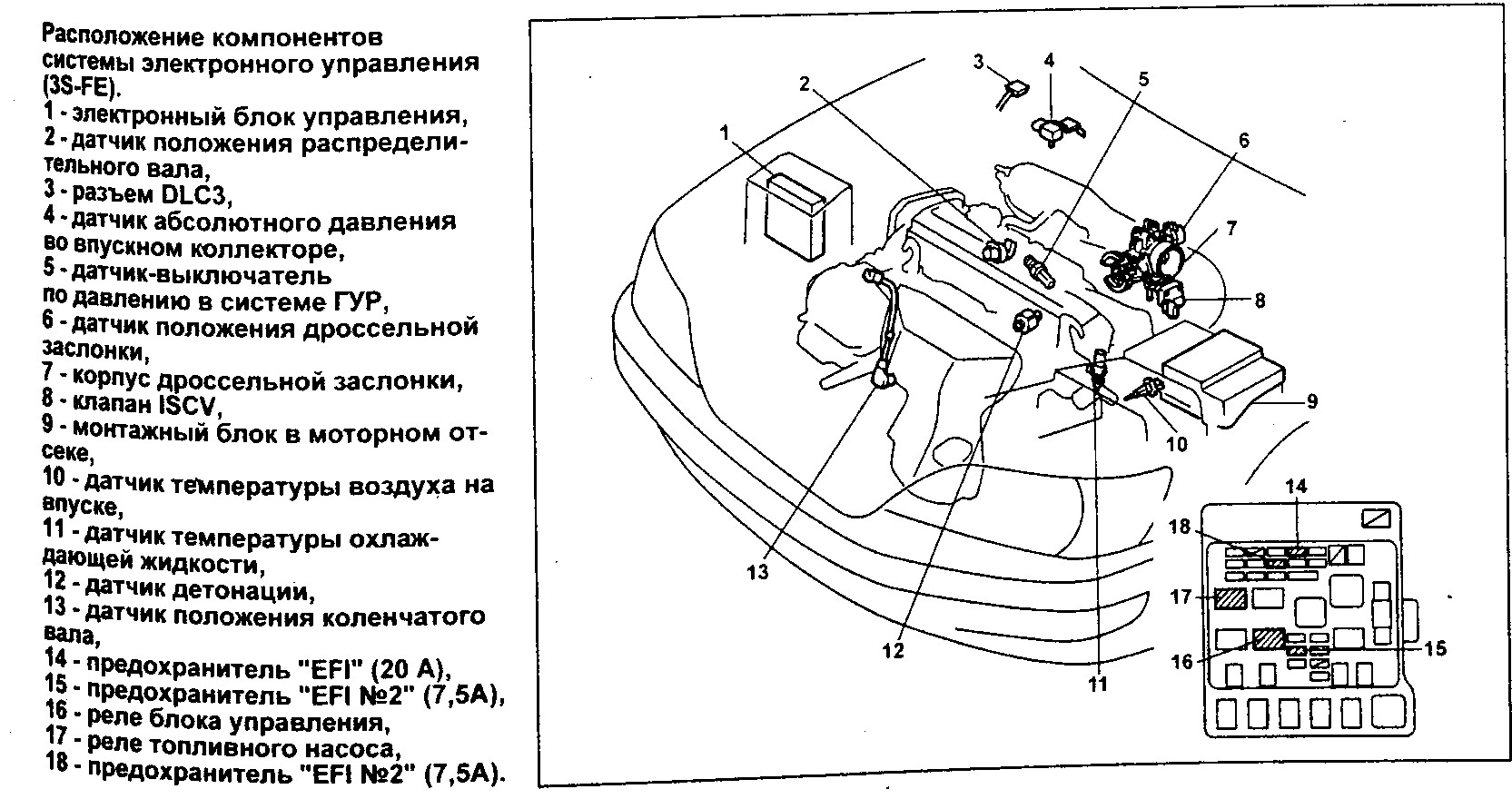

Комментарий к файлу: к модели SV55 98-03 г
Датчики системы управления двигателем стр111.jpg
Датчики системы управления двигателем стр111.jpg [ 329.68 КБ | Просмотров: 39535 ]

Вложение:

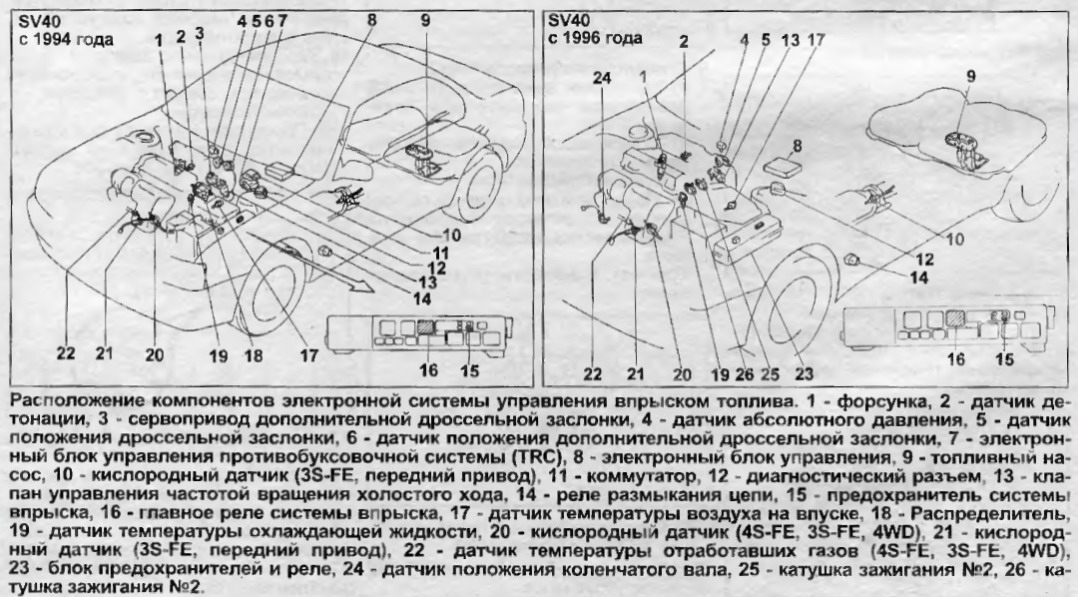

Комментарий к файлу: к моделям SV40-43 (4S-FE, 3S-FE) 94-98 г
Расположение датчиков эл. системы управления 3S-FE 94-96.jpg
Расположение датчиков эл. системы управления 3S-FE 94-96.jpg [ 202.48 КБ | Просмотров: 39487 ]

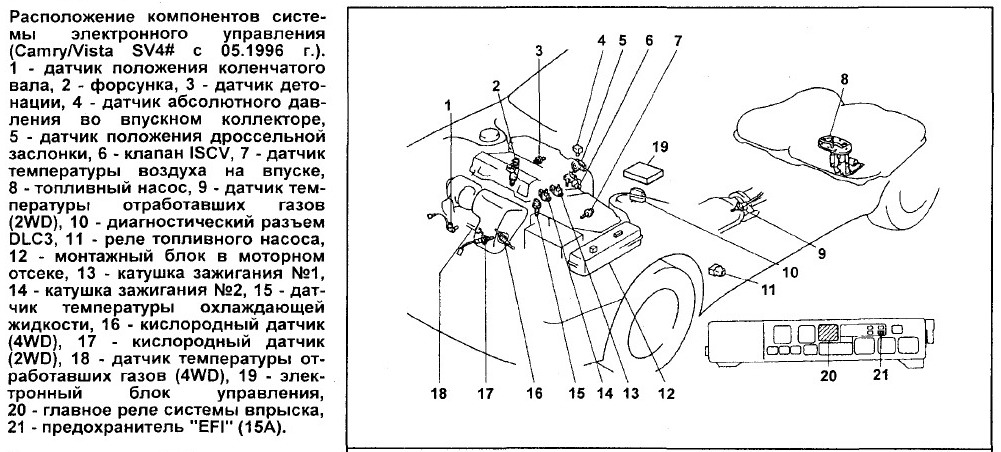

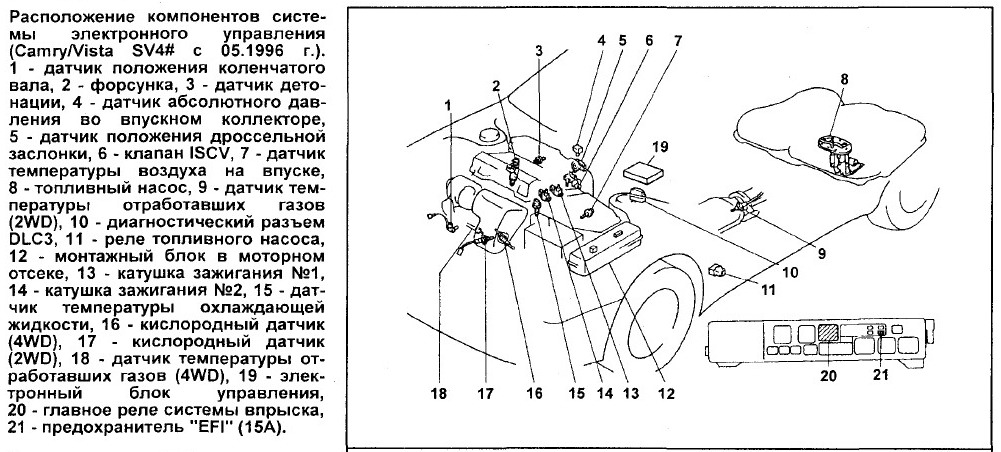

Вложение:
Комментарий к файлу: к моделям SV4# с 96-98 г
Расположение датчиков эл. системы управления 3S-FE с 96.jpg
Расположение датчиков эл. системы управления 3S-FE с 96.jpg [ 154.69 КБ | Просмотров: 39486 ]

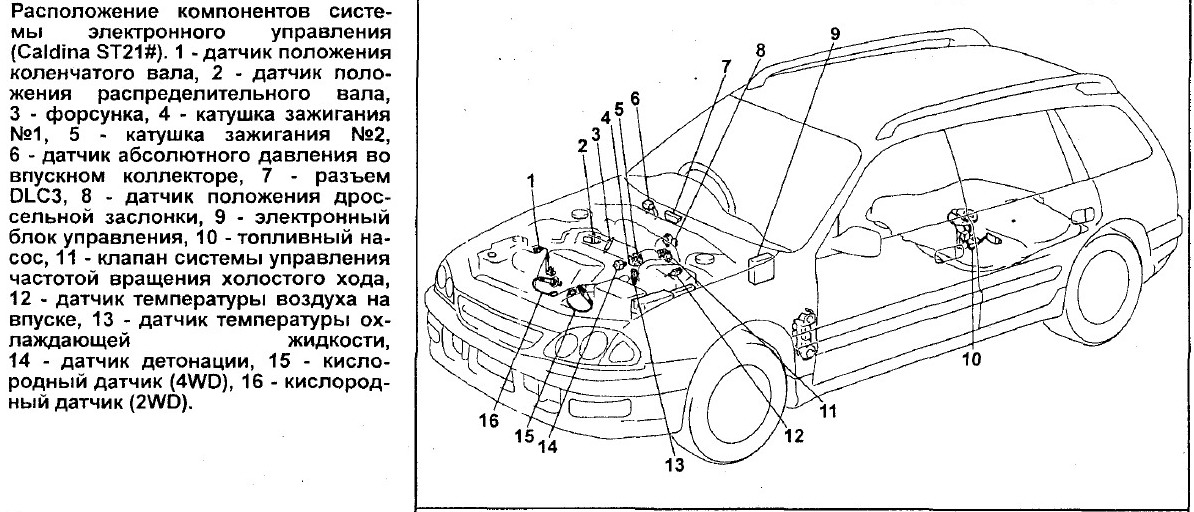

Вложение:

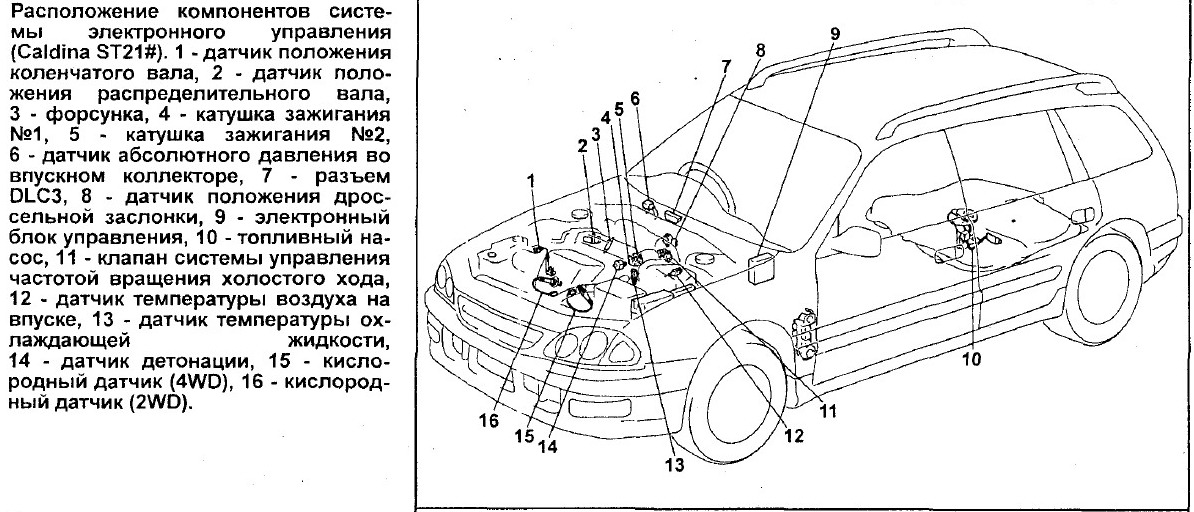

Комментарий к файлу: Калдина ST21#
Калдина ST21# Расположение датчиков эл. системы управления 3S-FE.jpg
Калдина ST21# Расположение датчиков эл. системы управления 3S-FE.jpg [ 201.37 КБ | Просмотров: 39486 ]

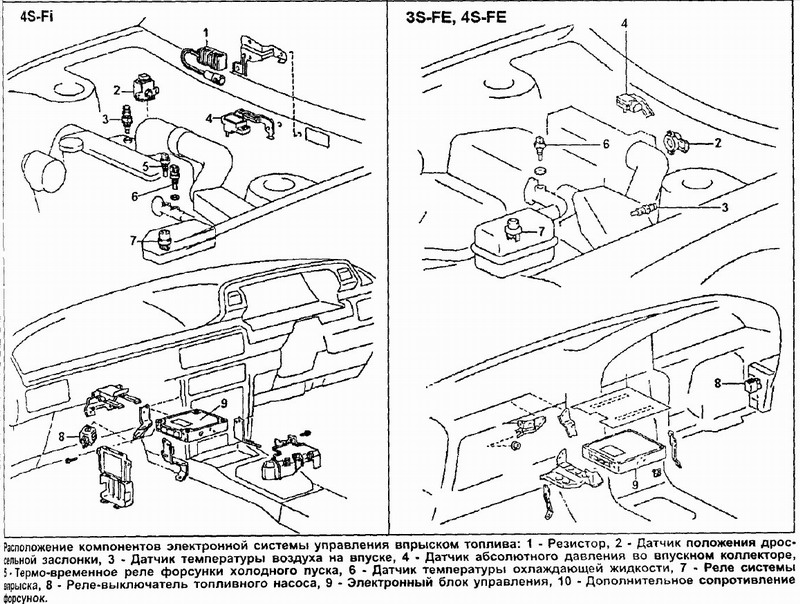

Вложение:
Комментарий к файлу: к моделям SV2х, SV3х до 94г
система управления двигателем 4S-FE, 3S-FE.jpg
система управления двигателем 4S-FE, 3S-FE.jpg [ 169.45 КБ | Просмотров: 39378 ]


Проверить датчики можно с помощью вольт/омметра, встав индикатором на контакты разъема к ЭБУ (компа).

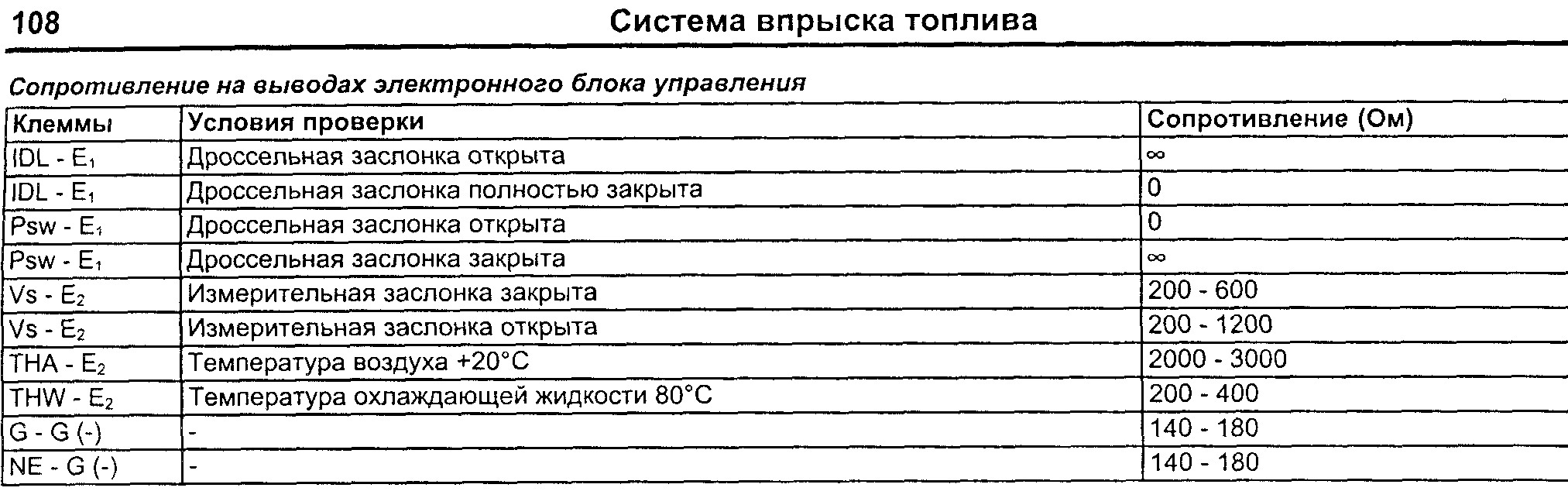

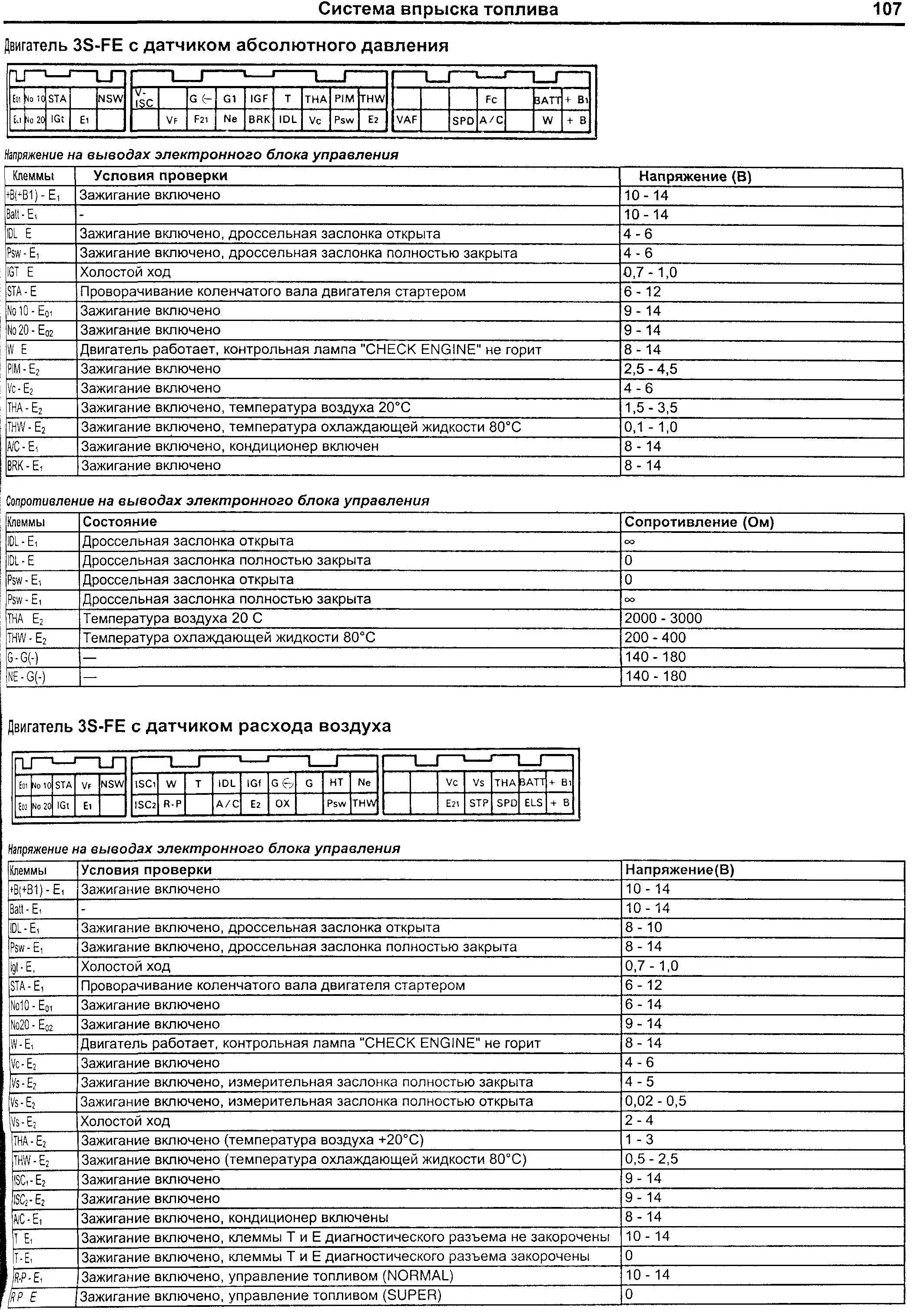

1. Распиновка разъема ЭБУ и показания датчиков моделей SV30-35 (до 94г)

Вложение:
Комментарий к файлу: Проверка показаний с датчиков на разъеме ЭБУ модели с 3S SV3x
1Проверка датчиков SV30-35.jpg
1Проверка датчиков SV30-35.jpg [ 1.44 МБ | Просмотров: 37247 ]

Вложение:
2Проверка датчиков SV30-35.jpg
2Проверка датчиков SV30-35.jpg [ 302.34 КБ | Просмотров: 37247 ]

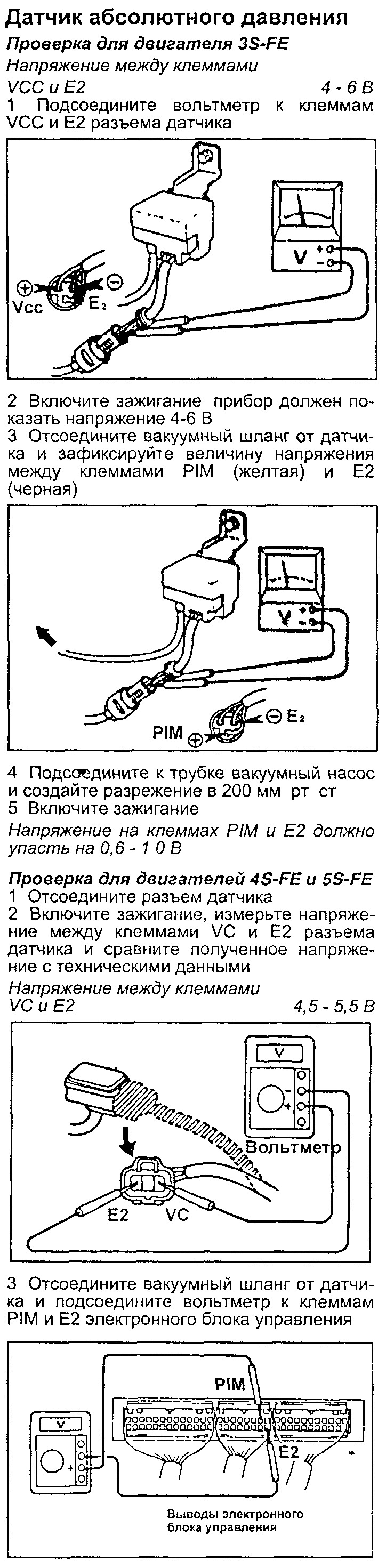

1.1 Датчик абсолютного давления (MAP) 3S(4S)-FE_SV30-35
Вложение:
Датчик_абсолютного_давления_3S(4S)-FE_SV30-35.jpg [ 539.48 КБ | Просмотров: 37247 ]

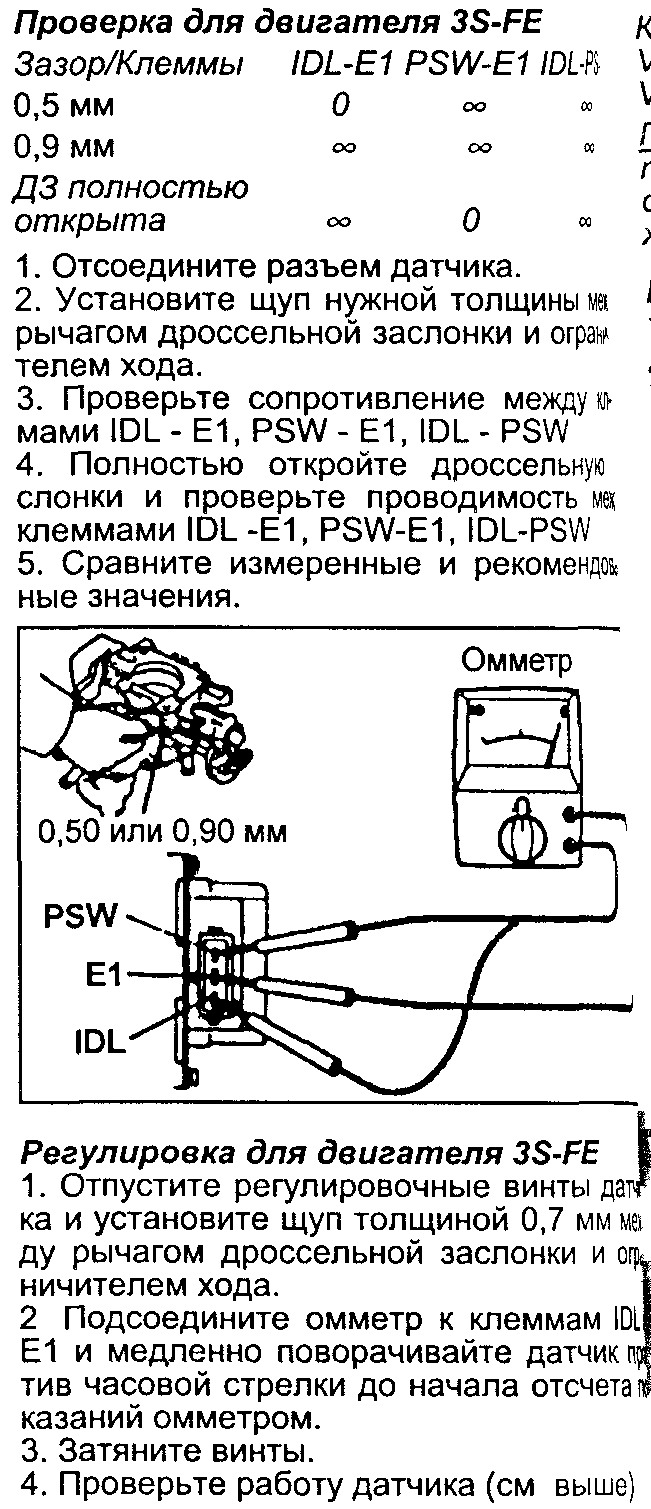

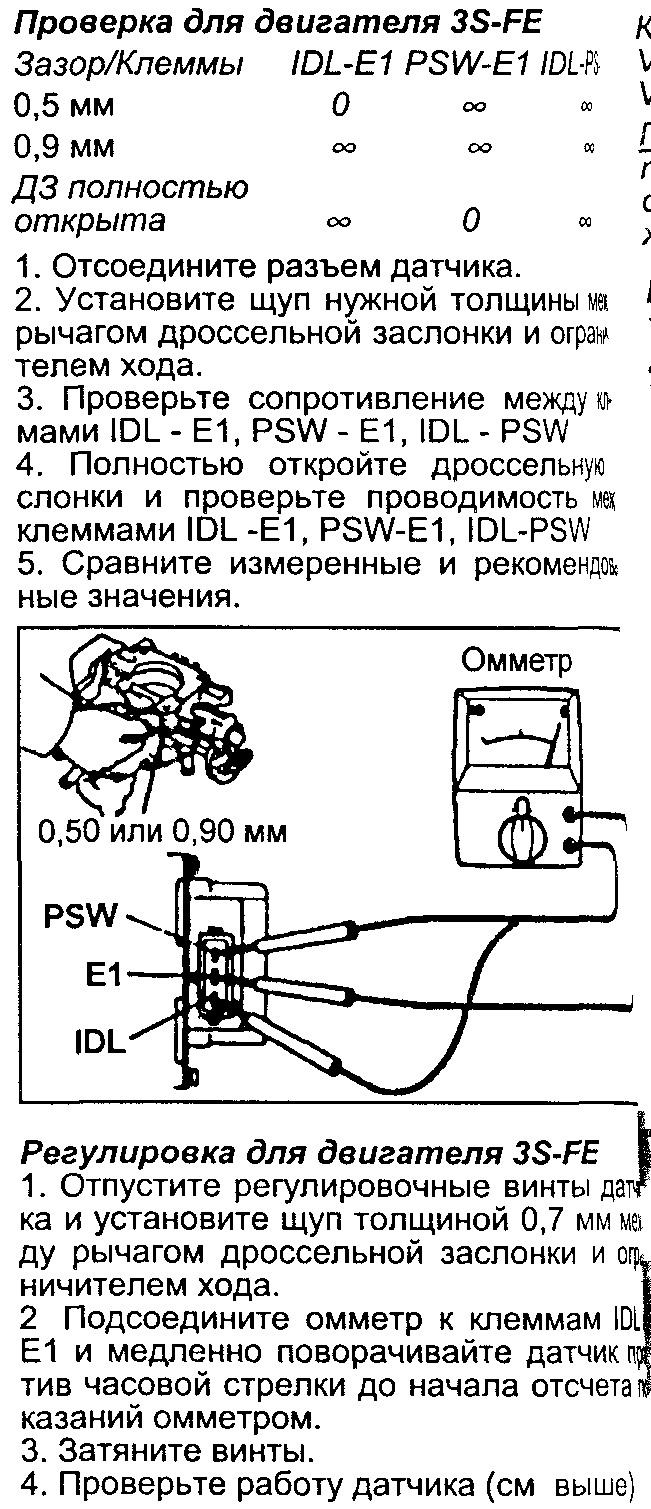

1.2 Датчик положения ДЗ 3S-FE_SV30-35
Вложение:
Датчик_положения_ДЗ_3S-FE_SV30-35.jpg [ 310.39 КБ | Просмотров: 37247 ]

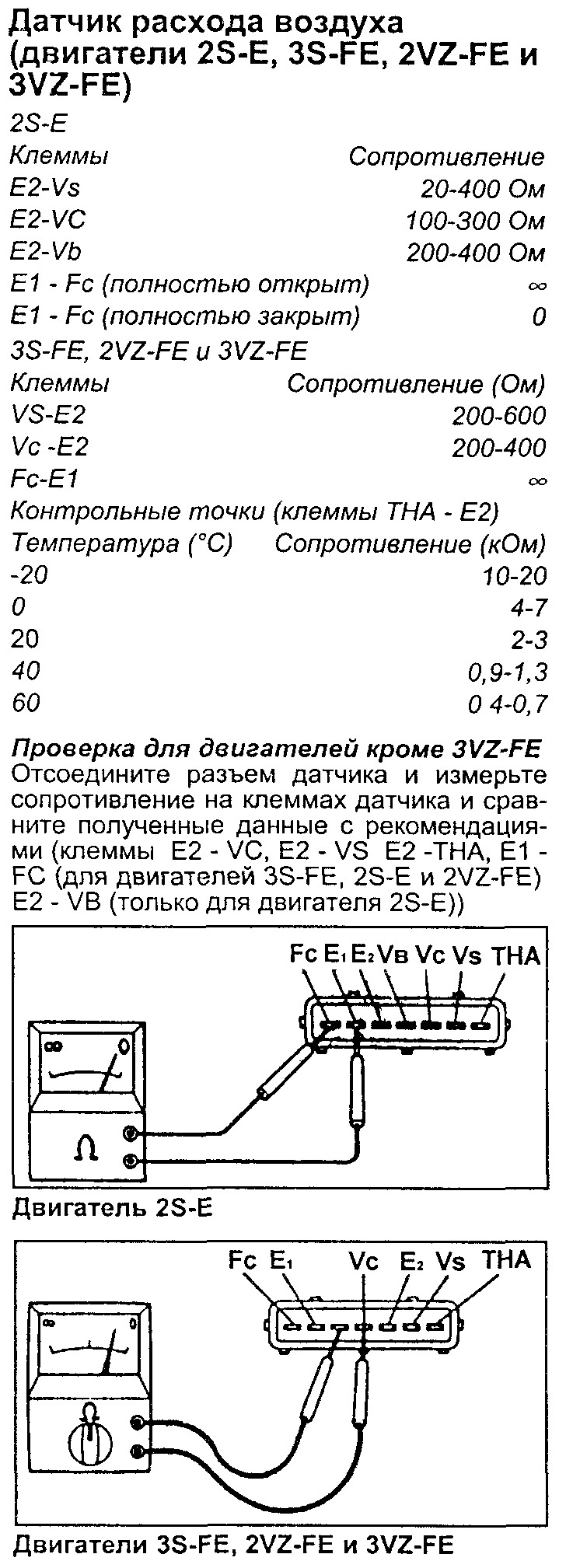

1.3 Датчик расхода воздуха 3S-FE
Вложение:
Датчик_расхода_воздуха_3S-FE.jpg [ 335.85 КБ | Просмотров: 37247 ]

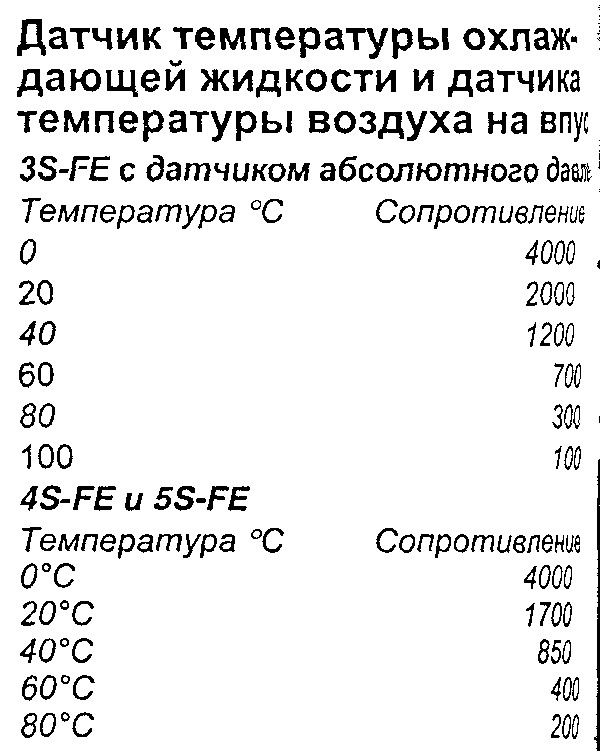

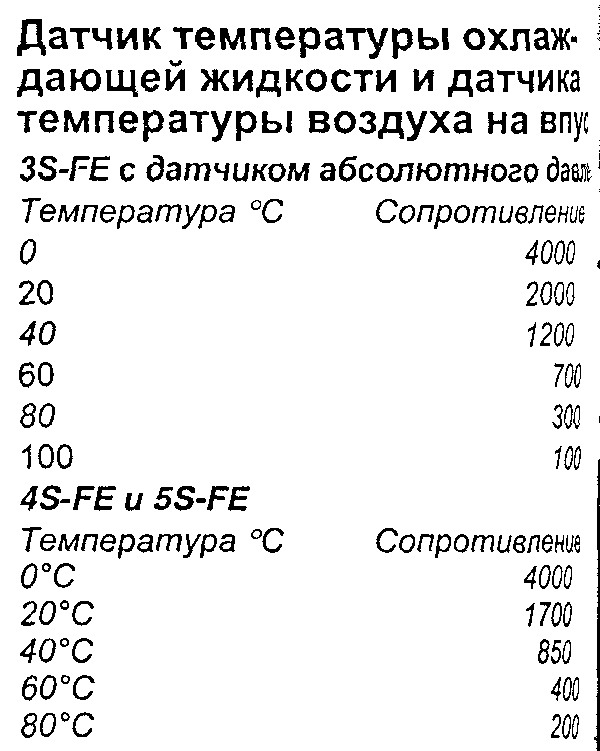

1.4 Датчик температуры жидкости и впуска 3S(4S)-FE SV30-35
Вложение:
Датчик_температуры жидкости и впуска_3S(4S)-FE_SV30-35.jpg
Датчик_температуры жидкости и впуска_3S(4S)-FE_SV30-35.jpg [ 99.46 КБ | Просмотров: 37247 ]

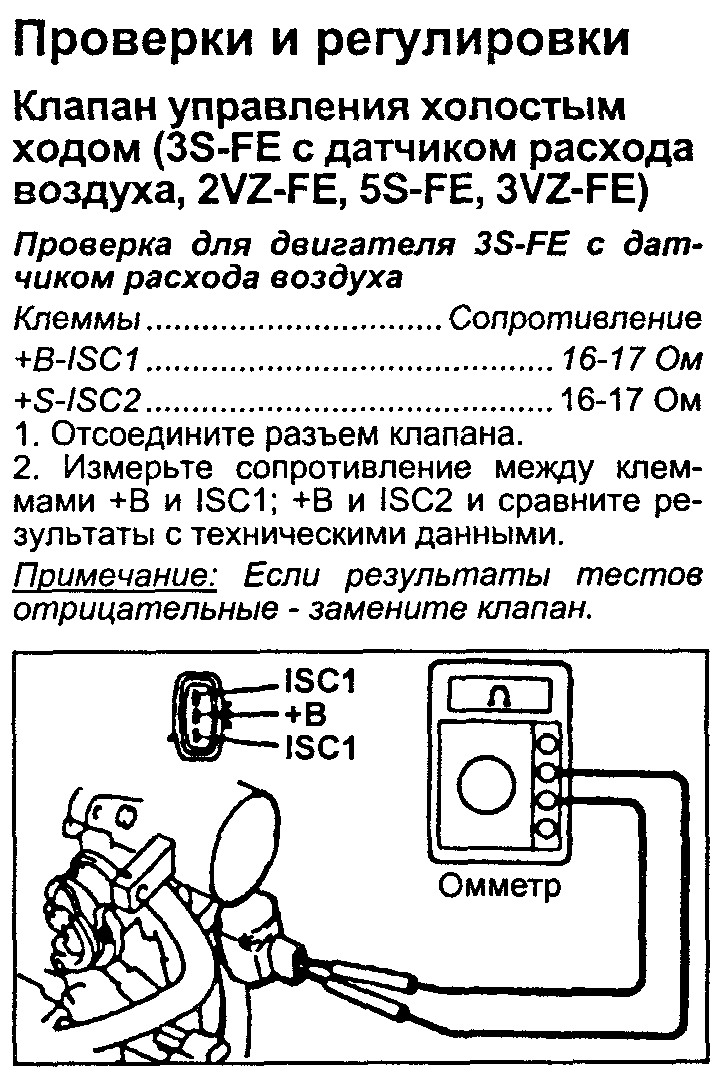

1.5 Клапан управления ХХ 3S-FE SV30-35
Вложение:
Клапан_управления_ХХ_3S-FE_SV30-35.jpg [ 251.33 КБ | Просмотров: 37247 ]


Датчик детонации 3S-FE
Вложение:
стр129 Датчик детонации.jpg
стр129 Датчик детонации.jpg [ 838.5 КБ | Просмотров: 35923 ]

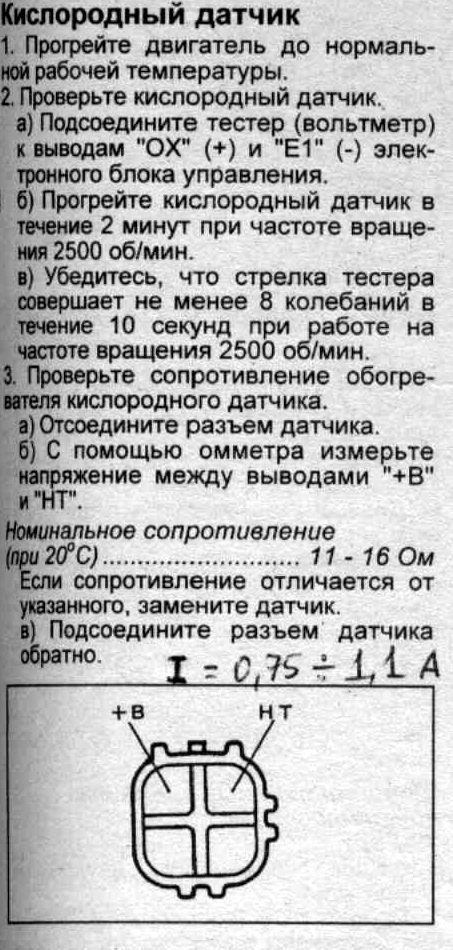

Датчик лямбда (кислородный датчик) 4S,3S-FE

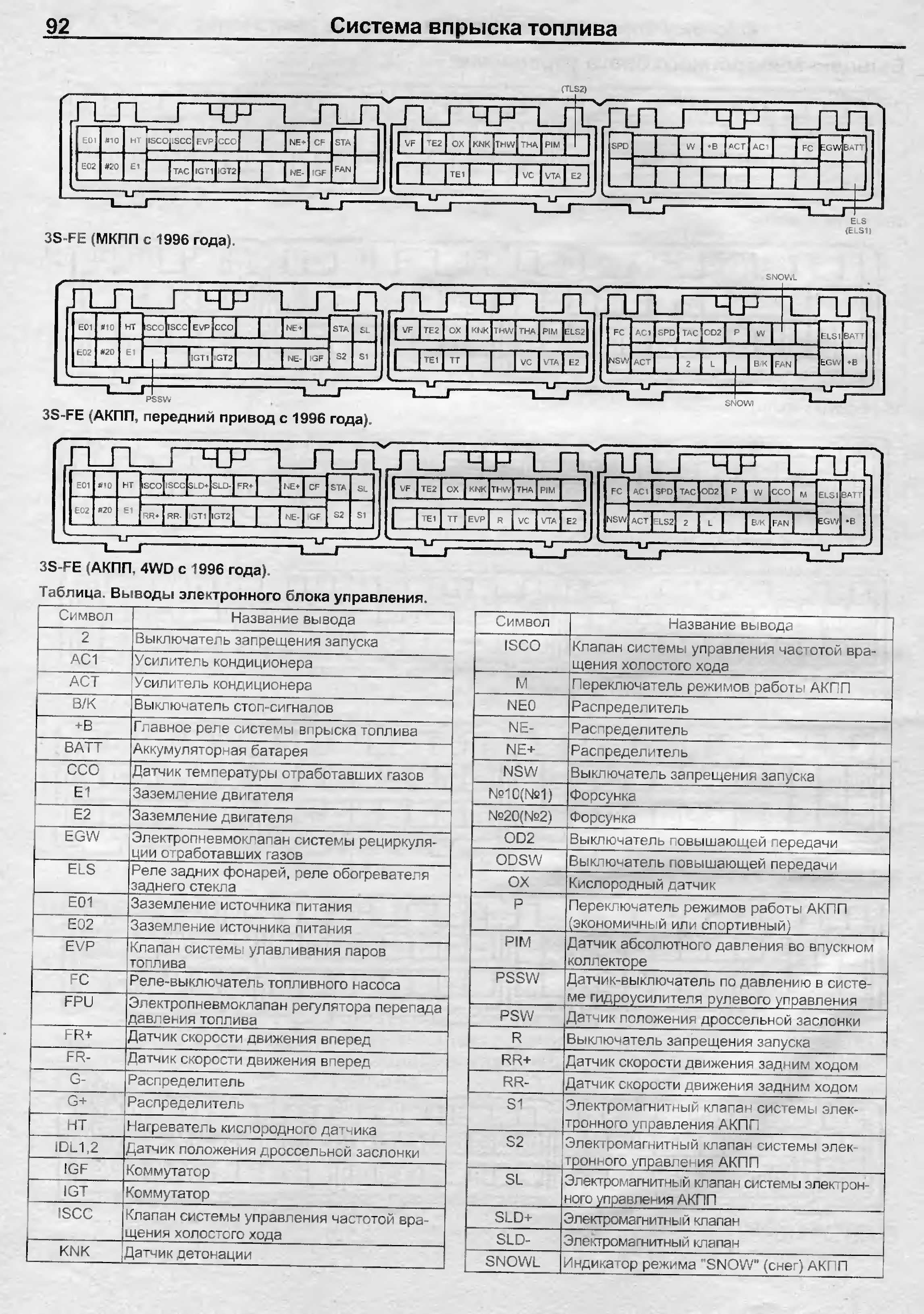

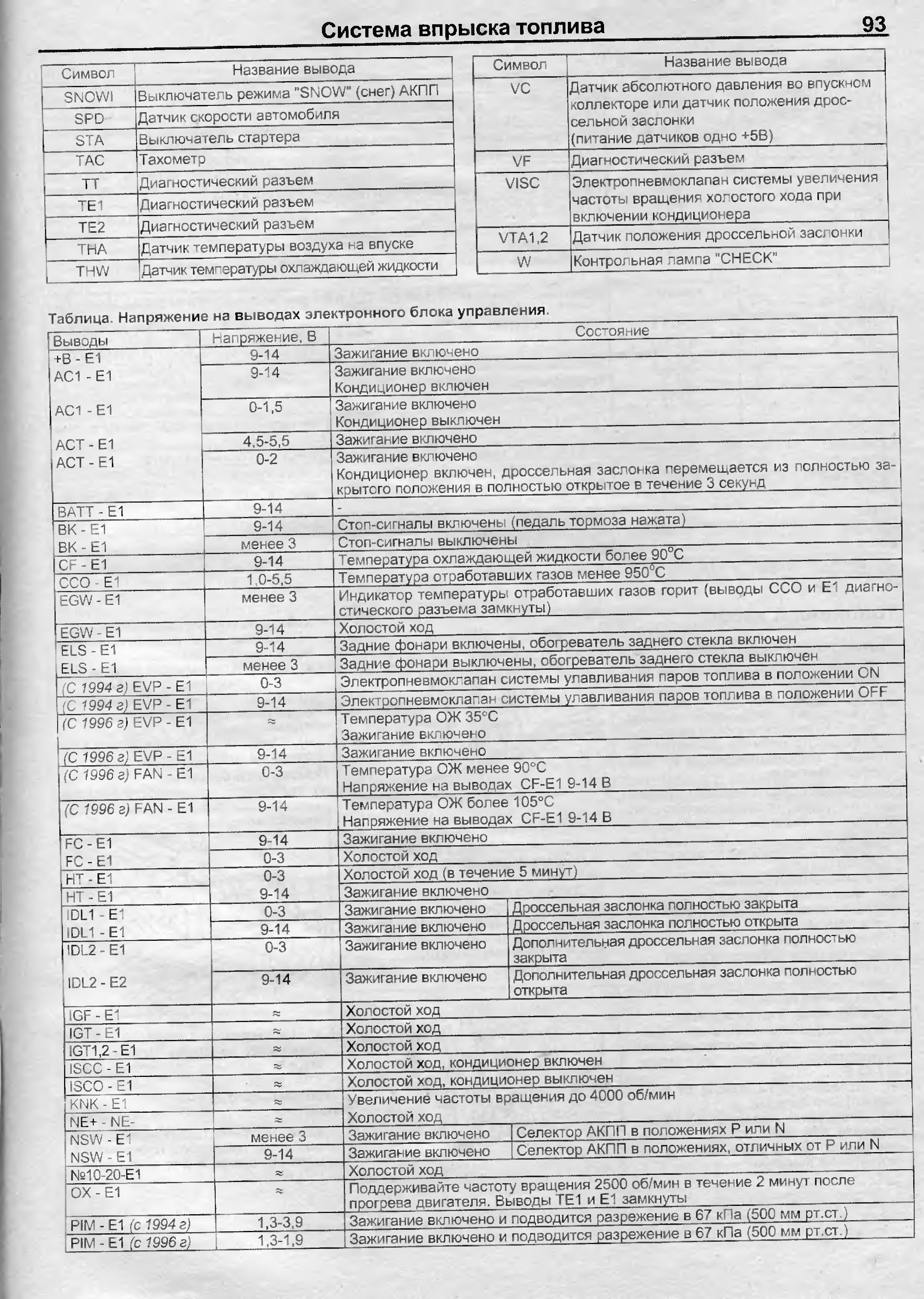

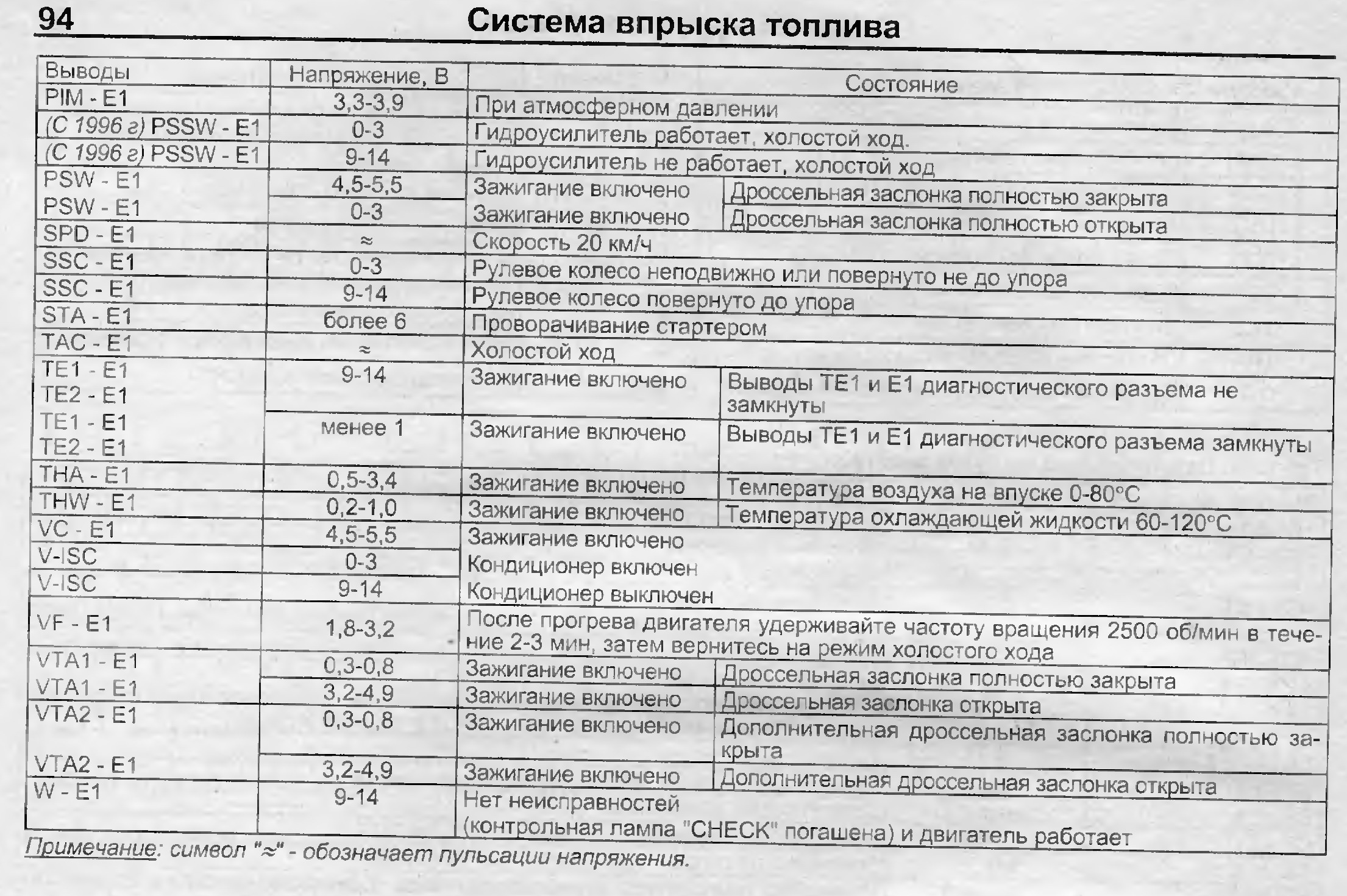

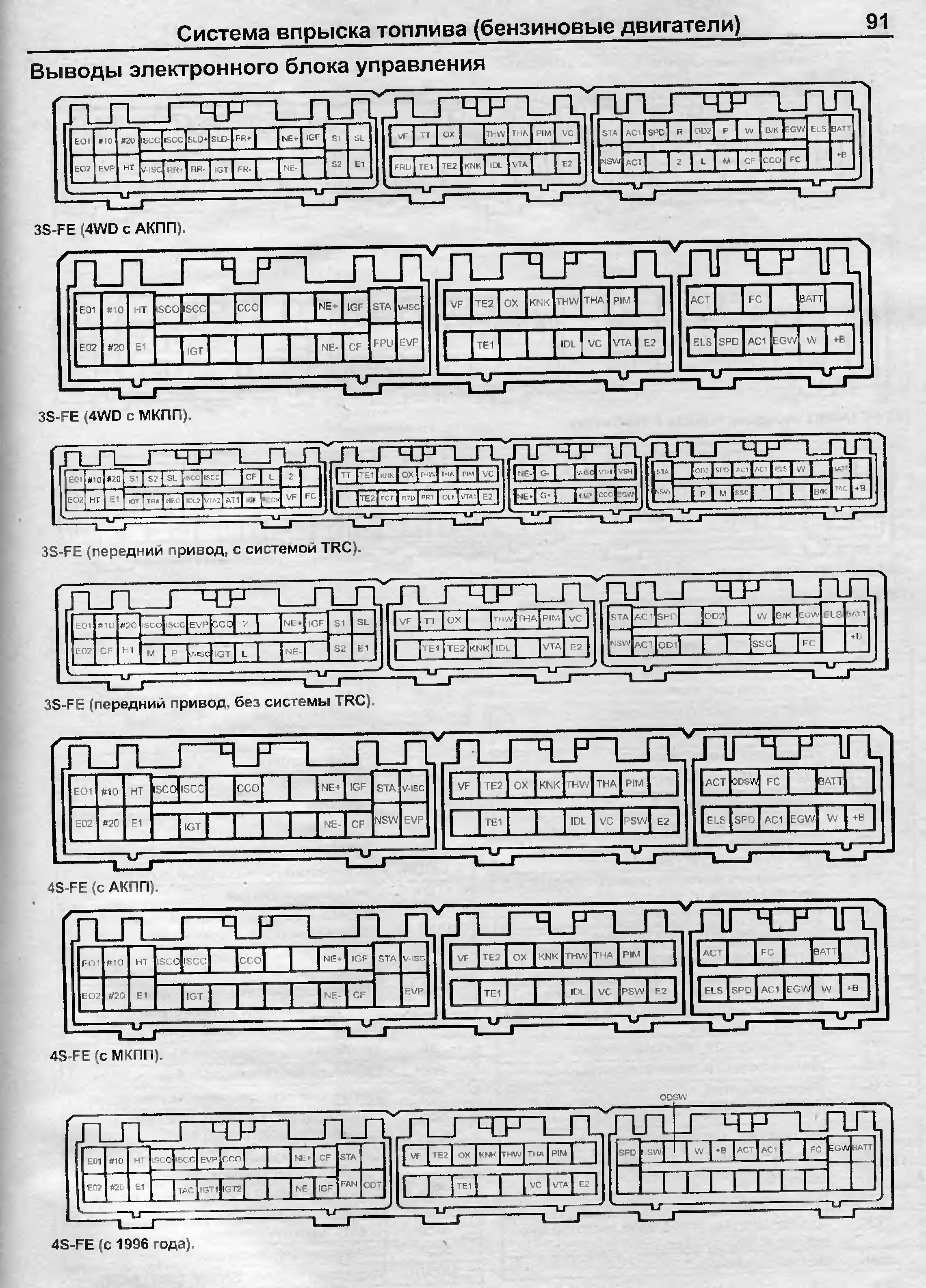

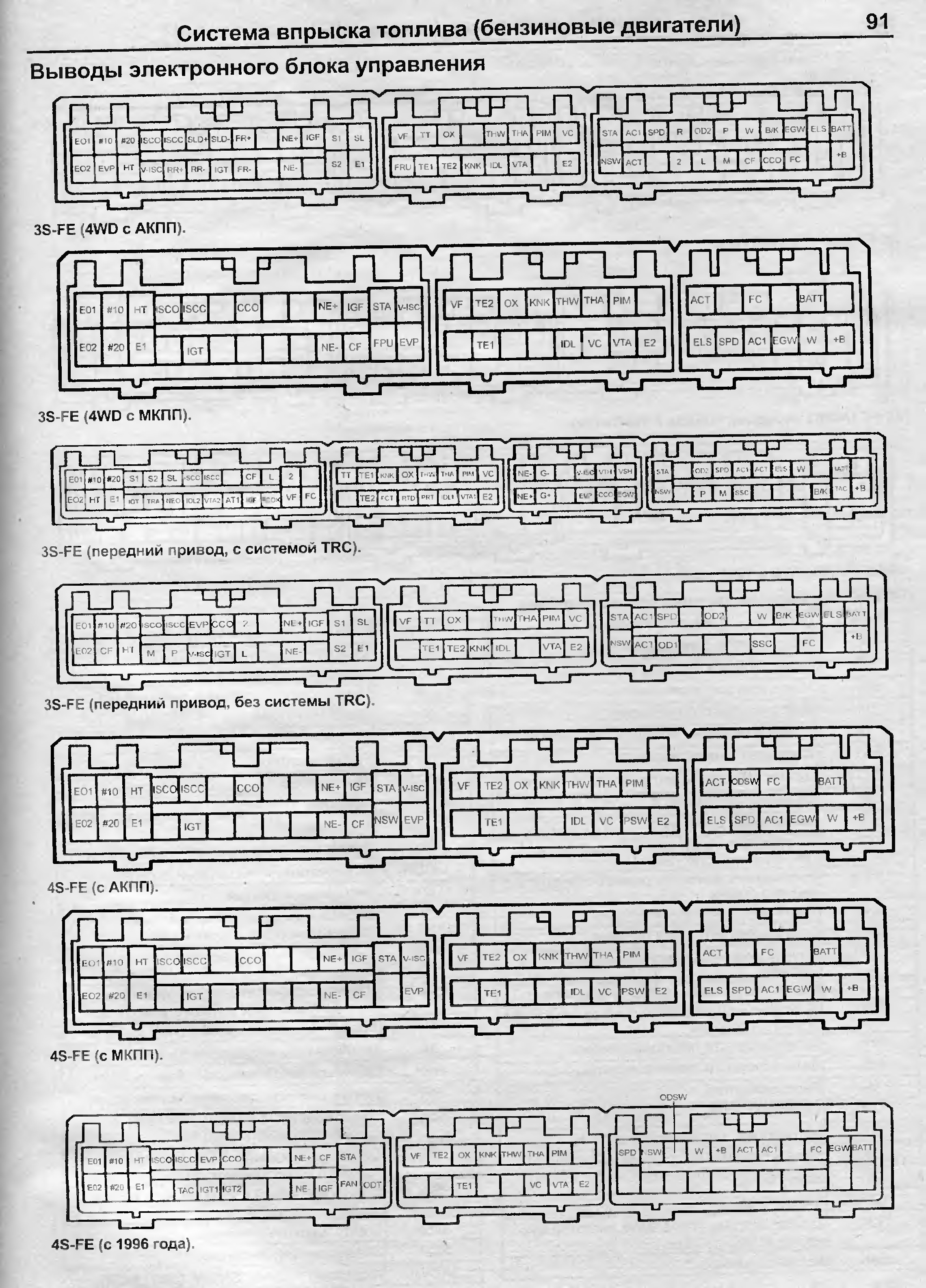

2. Распиновка разъема ЭБУ и показания датчиков моделей SV40-43 (с 94-98г)

Вложение:
1разъемы ЭБУ.jpg
1разъемы ЭБУ.jpg [ 1.49 МБ | Просмотров: 37270 ]

Вложение:
2разъемы ЭБУ.jpg
2разъемы ЭБУ.jpg [ 1.62 МБ | Просмотров: 37270 ]

Вложение:
3разъемы ЭБУ.jpg
3разъемы ЭБУ.jpg [ 1.63 МБ | Просмотров: 37270 ]

Вложение:
4разъемы ЭБУ.jpg
4разъемы ЭБУ.jpg [ 804.34 КБ | Просмотров: 37270 ]

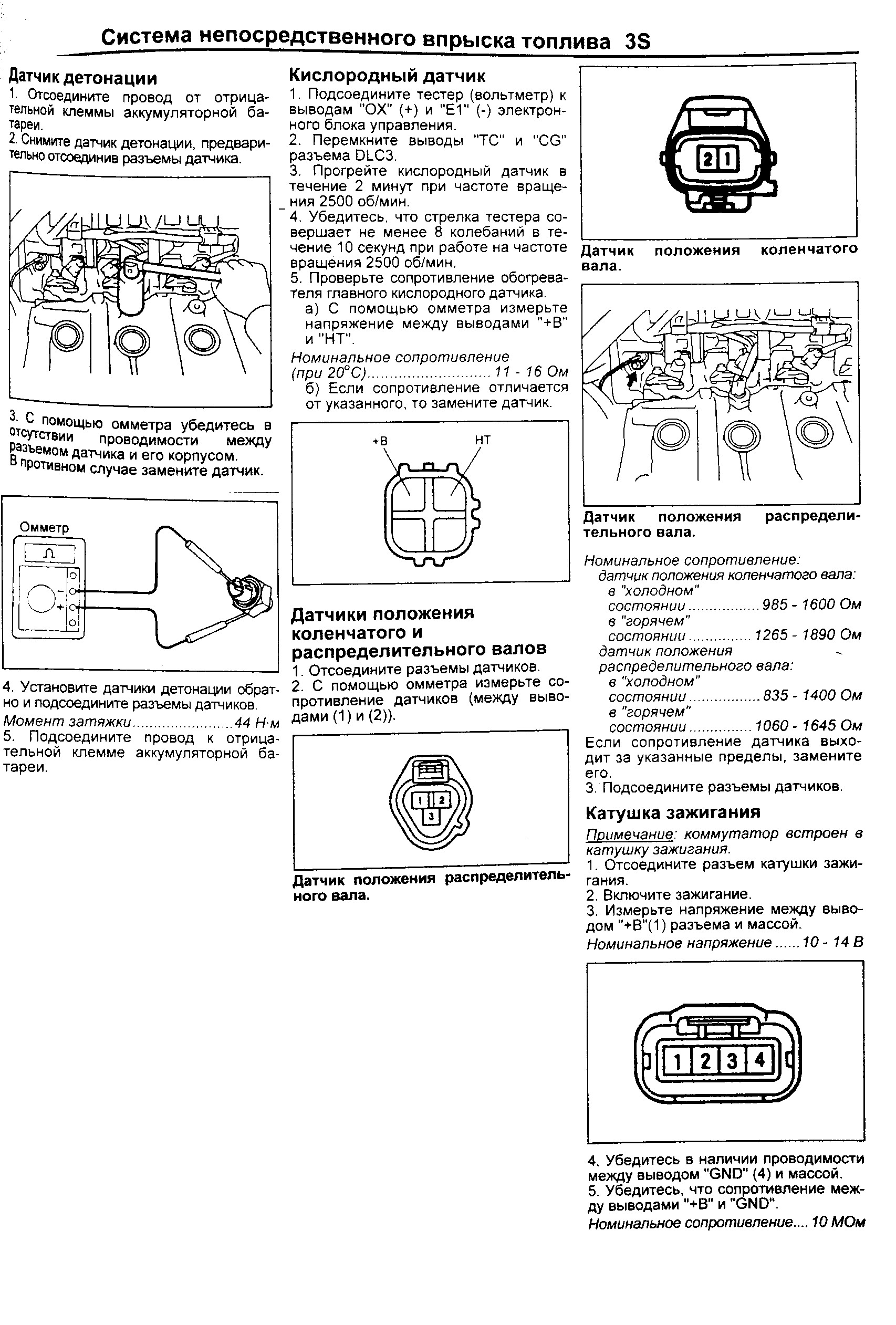

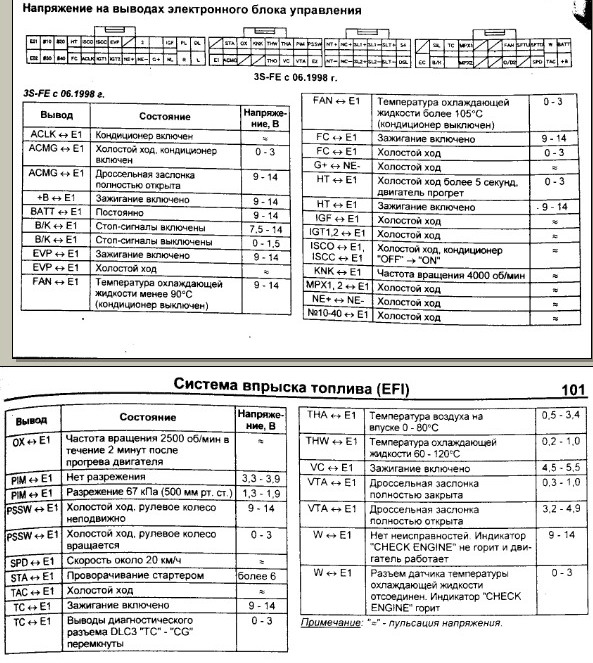

3. Распиновка разъема ЭБУ и показания датчиков моделей SV55

Вложение:

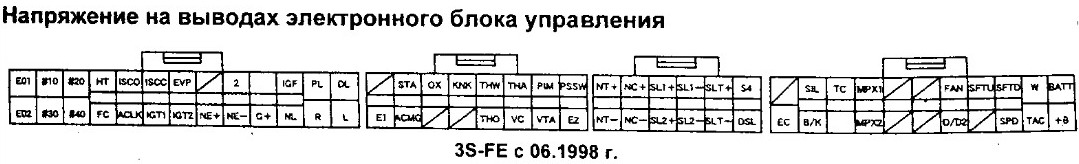

Проверка датчиков 3S-FE_SV55+.jpg
Проверка датчиков 3S-FE_SV55+.jpg [ 59.04 КБ | Просмотров: 35405 ]

Вложение:

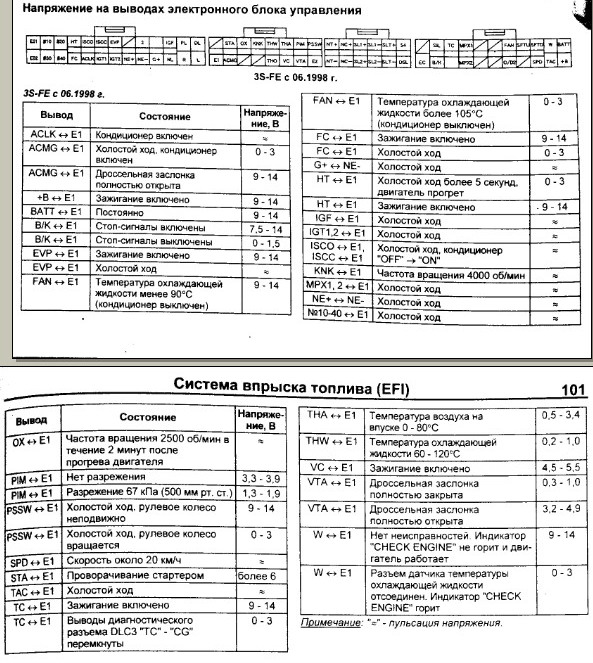

Проверка датчиков 3S-FE_SV55.jpg
Проверка датчиков 3S-FE_SV55.jpg [ 164.59 КБ | Просмотров: 35405 ]


4. Датчик коленвала 3S-FE

Вложение:
Комментарий к файлу: Датчик коленвала 3S-FE
3SFE датчик коленвала.jpg
3SFE датчик коленвала.jpg [ 49.31 КБ | Просмотров: 13871 ]

Вложение:

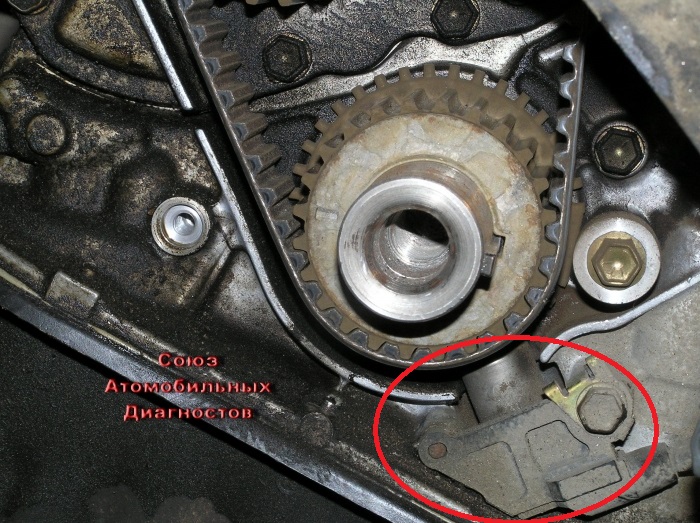

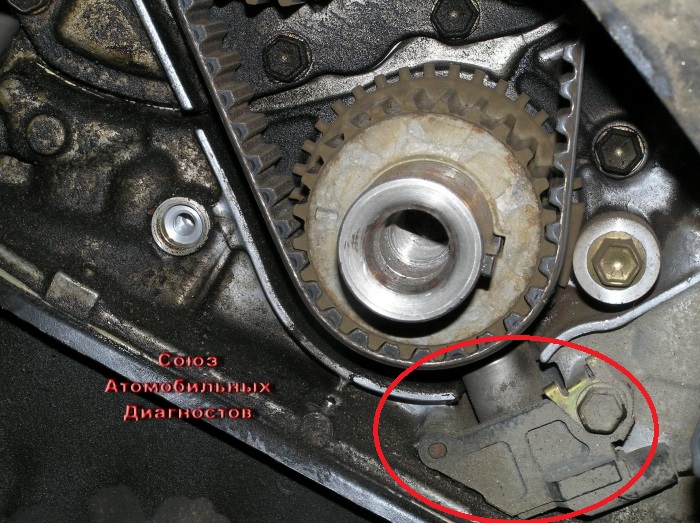

Комментарий к файлу: фото датчик коленвала 3S
датчик коленвала 3S-FE.jpg
датчик коленвала 3S-FE.jpg [ 188.08 КБ | Просмотров: 13871 ]

Вложение:
Комментарий к файлу: проверка датчика коленвала 3S
стр_158.jpg [ 35.64 КБ | Просмотров: 13871 ]



Ваше спасибо тут коментировать не нужно, для них есть плюсики под аваторкой! Оставляйте там))

_________________
--------------------------------------------------
トヨタ ビスタアルデオ / VISTA ARDEO SV55G - BWSGK 4.2000, N200G, 3S-FE, 4WD, navi, ...
--------------------------------------------------


Вернуться к началу
 Профиль
Ответить на тему
Рекламные ссылки:
СообщениеСообщение было удалено | удалил: pavanik_27 | 25 ноя 2011, 06:41.
Причина: чистка
СообщениеСообщение было удалено | удалил: pavanik_27 | 25 ноя 2011, 06:42.
Причина: чистка
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 19 янв 2011, 20:36
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 20 окт 2009, 03:00
Сообщения: 269
Тем: 26
Откуда: Ярославская обл.,Рыбинск
Машина: Toyota Vista
О машине: SV32, 3S-FE, 1992г.в.
Репутация: 3
kvazimod писал(а):
А для 30х мона?

Дак это же двигатель 3s-fe, насколько я понял автор нам представляет, у меня 32 кузов двигатель такой, я думаю не важно какой кузов, если двигло такое то разницы нет, что на 30-ом что на 40-ом кузовах, датчики стоят одинаково....я так думаю :crazy:

_________________
Vista SV-32, 1992 г.в.,


Вернуться к началу
 Профиль
Ответить на тему
СообщениеСообщение было удалено | удалил: pavanik_27 | 25 ноя 2011, 07:07.
Причина: чистка
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE.
СообщениеДобавлено: 19 янв 2011, 20:41
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 20 окт 2009, 03:00
Сообщения: 269
Тем: 26
Откуда: Ярославская обл.,Рыбинск
Машина: Toyota Vista
О машине: SV32, 3S-FE, 1992г.в.
Репутация: 3
kvazimod писал(а):
А шо жа он (автор) пишет "позже выложу для SV40-43"?

не знаю, это мои догадки, если двигло одинаковое нах*** датчики переставлять :smile: , я не спорю просто мысли свои довожу

Добавлено спустя 2 минуты 31 секунду:
у меня у знакомого калдина 2л 3s-fe, по моему никакой разницы нет не в датчиках ни в чем.

_________________
Vista SV-32, 1992 г.в.,


Последний раз редактировалось 553 08 дек 2014, 22:34, всего редактировалось 2 раз(а).
цензура


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 19 янв 2011, 21:17
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 25 сен 2008, 03:00
Сообщения: 3167
Тем: 8
Откуда: БАРНАУЛ
Репутация: 1522
А где на этой схеме датчик давления масла?

_________________
АРДЕО 1999 БЕЛАЯ MULTIVISION 3S-FE 4WD
Витц литровый...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
СообщениеСообщение было удалено | удалил: pavanik_27 | 25 ноя 2011, 07:20.
Причина: чистка
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 19 янв 2011, 22:14
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 июл 2010, 03:00
Сообщения: 4083
Тем: 19
Откуда: Томск
Машина: Toyota Vista
О машине: SV32,3S-FE(3S-GE)1990г,2WD
Репутация: 870
Ну если на ту схему смотреть то номер 12 это датчик давления масла.


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 19 янв 2011, 22:21
Не в сети
местный модератор
Аватара пользователя

Зарегистрирован: 12 фев 2009, 04:00
Сообщения: 7536
Тем: 100
Откуда: Хабаровск
Блог: Посмотреть блог (6)
Машина: Toyota Vista Ardeo
О машине: серебристая с ресничками
Репутация: 1711
наблюдаю группу небезразличных форумчан))) приятно.
553, предполагается, что датчик давления масла не участвует в управлении двигателем, он сигнализирует мозги о аварийном режиме, его задача - оповестить владельца и вывести индикацию на панель...ИМХО, иначе все вопросы к японопрому, че они негодяи не занесли датчик давления в этот список))

по поводу одинаковые на всех 3S, возможно, но предполагаю, что должны быть отличия (один-два) между модельными рядами. А главная идея темы это указать МЕСТА РАЗМЕЩЕНИЯ ДАТЧИКОВ под капотом и ИХ РАБОЧИЕ ПАРАМЕТРЫ ... на всякий случай завтра выложу по 40м вистам....книги по 30м кузовам у меня нет. Если кто владеет, давайте сравним.

PS: Не надо тут разводить обсуждения про работу этих датчиков, буду переносить. Тема сугубо информационная))

_________________
--------------------------------------------------
トヨタ ビスタアルデオ / VISTA ARDEO SV55G - BWSGK 4.2000, N200G, 3S-FE, 4WD, navi, ...
--------------------------------------------------


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 19 янв 2011, 22:54
Не в сети
Специалист
Специалист
Аватара пользователя

Зарегистрирован: 20 окт 2009, 03:00
Сообщения: 269
Тем: 26
Откуда: Ярославская обл.,Рыбинск
Машина: Toyota Vista
О машине: SV32, 3S-FE, 1992г.в.
Репутация: 3
да мужики ......даешь схемы по 30-му кузову!!!!

Добавлено спустя 2 минуты 2 секунды:
Evgenyslik писал(а):
Ну если на ту схему смотреть то номер 12 это датчик давления масла.

номер 12 двенадцать это датчик детонации если верить схеме, или это одно и тоже....я не думаю что одно и тоже :o

Добавлено спустя 1 минуту 35 секунд:
спасибо pavanik_27, полезная иформация :good:

_________________
Vista SV-32, 1992 г.в.,


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 20 янв 2011, 22:41
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 июл 2010, 03:00
Сообщения: 4083
Тем: 19
Откуда: Томск
Машина: Toyota Vista
О машине: SV32,3S-FE(3S-GE)1990г,2WD
Репутация: 870
У меня там датчик масленый стоит(в этом месте как раз)
Я его когда искал многих спрашивал и все показывали на 12 его я и поменял(оказался прав)


Вернуться к началу
 Профиль
Ответить на тему
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 21 янв 2011, 09:41
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 25 сен 2008, 03:00
Сообщения: 3167
Тем: 8
Откуда: БАРНАУЛ
Репутация: 1522
Evgenyslik писал(а):
У меня там датчик масленый стоит(в этом месте как раз)
Я его когда искал многих спрашивал и все показывали на 12 его я и поменял(оказался прав)


Про это и речь...

_________________
АРДЕО 1999 БЕЛАЯ MULTIVISION 3S-FE 4WD
Витц литровый...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 22 янв 2011, 03:03
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 27 окт 2008, 04:00
Сообщения: 11719
Тем: 13
Откуда: Вятка
Машина: Toyota Vista Ardeo
О машине: 3S-FSE, 1999
Репутация: 1692
Evgenyslik писал(а):
У меня там датчик масленый стоит(в этом месте как раз)
Я его когда искал многих спрашивал и все показывали на 12 его я и поменял(оказался прав)
Да здесь же схематическое изображение, резьба к вам значит на задней стенке, там и стоит этот датчик детонации №12.

_________________
Vista Ardeo 1999, SV50, D4, Мультик, TV...


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Датчики системы управления двигателем 3S-FE
СообщениеДобавлено: 22 янв 2011, 18:33
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 июл 2010, 03:00
Сообщения: 4083
Тем: 19
Откуда: Томск
Машина: Toyota Vista
О машине: SV32,3S-FE(3S-GE)1990г,2WD
Репутация: 870
Ну значит датчик масляного давления находится напротив датчика детонации,вот прямо в этом месте как на фото(если не учитывать положение резьбы)
Прямо рядом с крюком.

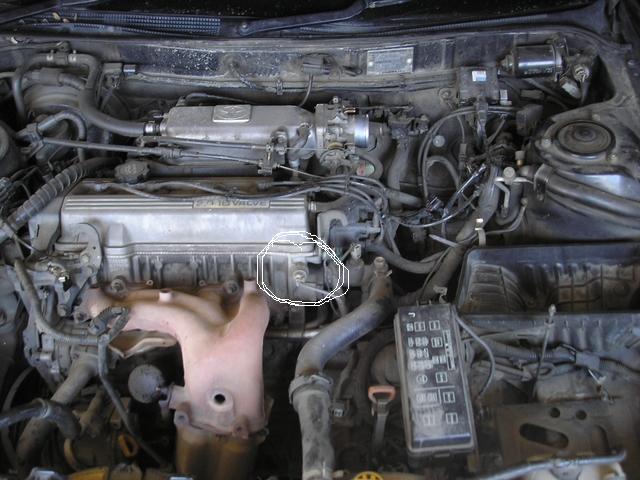

Вот фото,не схема конечно(нету схемы)Как его схематически показать.


Вложения:
Движок2.JPG [ 54.91 КБ | Просмотров: 39440 ]
Вернуться к началу
 Профиль
Ответить на тему
Рекламные ссылки:
Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему

 [ Сообщений: 132 ]  На страницу 1, 2, 3, 4, 5 ... 9  След.



* Поиск по сайту Вверх Вниз

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron
Текущее время: 28 июн 2017, 16:20
Часовой пояс: UTC + 7 часов
Powered by phpbb. (c) VistaClub.ru.    * Статистика
