 Заголовок сообщения: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 27 мар 2016, 18:22
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 май 2014, 22:00
Сообщения: 1821
Тем: 35
Откуда: Красноярск
Блог: Посмотреть блог (2)
Машина: Toyota Vista Ardeo
О машине: SV55, 3S-FE, U240F, 4WD, 1998г., navi
Репутация: 1796
Рекламные ссылки. Показывается только незарегистрированным пользователям

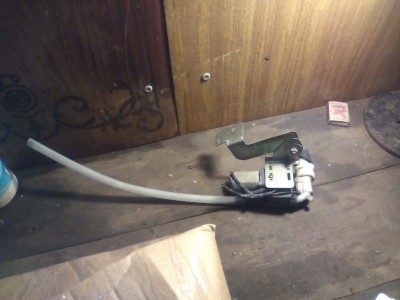

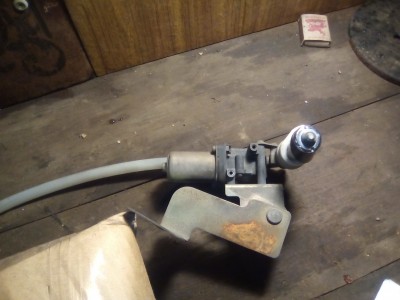

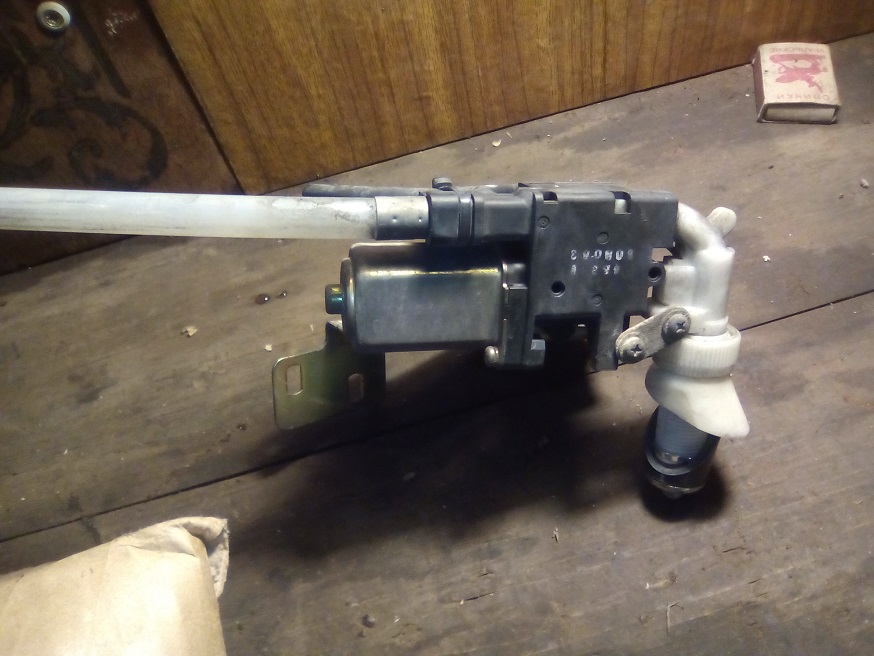

Купил тюниный бампер, в нем оказалась телескопическая антенна. Собственно стал вопрос установки и подключения, может кто делал!? Поиск что то не помогает.

Добавлено спустя 2 минуты 6 секунд:
Собственно, что подключается к этим проводам, мне известно. Вопрос только в том нужно ли установка реле и где оно ставится? :rus:


Вложения:
IMG_20160326_142814.jpg [ 193.9 КБ | Просмотров: 4227 ]
IMG_20160326_142824.jpg [ 348.21 КБ | Просмотров: 4227 ]
IMG_20160326_142836.jpg [ 324.16 КБ | Просмотров: 4227 ]
IMG_20160326_142848.jpg [ 203.61 КБ | Просмотров: 4227 ]
IMG_20160326_142920.jpg [ 343.82 КБ | Просмотров: 4227 ]

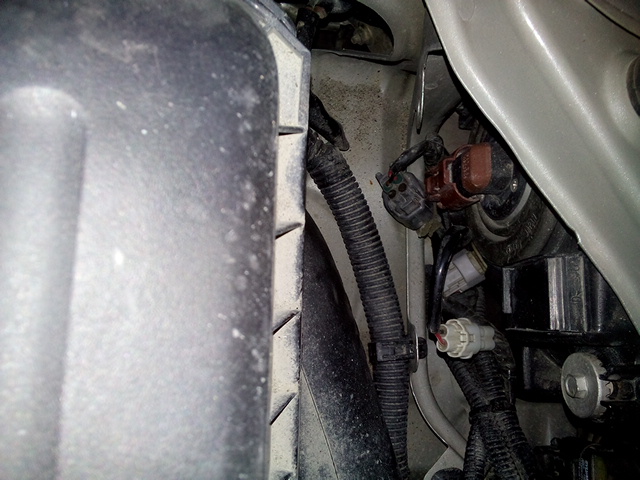

Свободные провода.jpg
Свободные провода.jpg [ 38.5 КБ | Просмотров: 4217 ]

_________________
хонда интегра v1.6, 1993, тойота спринтер v1.5, 1992, ниссан сани v1.5, 2001,тойота корона премио v1.8, 1996,ниссан цефиро v2.5, 1999, тойто корона премио v2.0 (дизель), 1996, лада приора v1.6, 2008, тойота виста v2.0, 1995, были
теперь ардео
Вернуться к началу
 Профиль Отправить email
Ответить на тему
Рекламные ссылки:
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 27 мар 2016, 22:16
Не в сети
Профи
Профи

Зарегистрирован: 11 янв 2012, 16:29
Сообщения: 913
Тем: 7
Откуда: новосиб.обл
Машина: Toyota Vista Ardeo
О машине: 1zz-fe 2002г.в рестаил.Мультик
Репутация: 327
Приветствую!я себе ставил!завтра постараюсь сделать фото и описать что к чему!

_________________
Тойота Виста Ардео 2002г-Благополучна пришла(1zz)Тойота Виста Ардео 2000г(1zz)-продал! Изображение


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 28 мар 2016, 00:10
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 май 2014, 22:00
Сообщения: 1821
Тем: 35
Откуда: Красноярск
Блог: Посмотреть блог (2)
Машина: Toyota Vista Ardeo
О машине: SV55, 3S-FE, U240F, 4WD, 1998г., navi
Репутация: 1796
Буду благодарен!!! :good: :good: :good:

_________________
хонда интегра v1.6, 1993, тойота спринтер v1.5, 1992, ниссан сани v1.5, 2001,тойота корона премио v1.8, 1996,ниссан цефиро v2.5, 1999, тойто корона премио v2.0 (дизель), 1996, лада приора v1.6, 2008, тойота виста v2.0, 1995, были
теперь ардео


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 28 мар 2016, 13:05
Не в сети
Профи
Профи

Зарегистрирован: 11 янв 2012, 16:29
Сообщения: 913
Тем: 7
Откуда: новосиб.обл
Машина: Toyota Vista Ardeo
О машине: 1zz-fe 2002г.в рестаил.Мультик
Репутация: 327

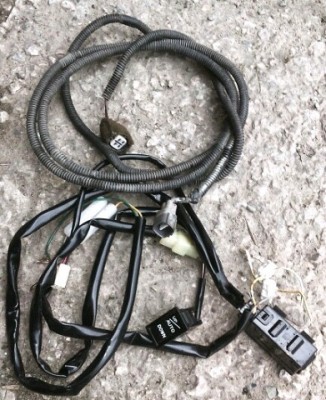

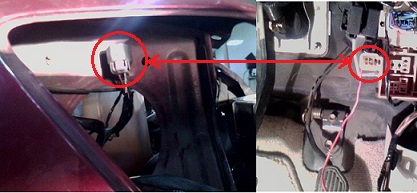

И так тебе потребуются вот эти провода и все!которые скручены идут от антены вдоль радиатора и до фишки стоящей в правом крыле,а другая идет по салону там фишка цепляется где у тебя на 6 фото!коробочка в косе это блок управления вроде,еще нужно кнопку!питание подключается в кнопке аварийки и все на этом!


Вложения:
Проводка.jpg [ 55.92 КБ | Просмотров: 4141 ]

_________________
Тойота Виста Ардео 2002г-Благополучна пришла(1zz)Тойота Виста Ардео 2000г(1zz)-продал! Изображение
Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 28 мар 2016, 23:57
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 май 2014, 22:00
Сообщения: 1821
Тем: 35
Откуда: Красноярск
Блог: Посмотреть блог (2)
Машина: Toyota Vista Ardeo
О машине: SV55, 3S-FE, U240F, 4WD, 1998г., navi
Репутация: 1796
Жень, а можно побольше фото этого блока и куда он ставится? :rus:

_________________
хонда интегра v1.6, 1993, тойота спринтер v1.5, 1992, ниссан сани v1.5, 2001,тойота корона премио v1.8, 1996,ниссан цефиро v2.5, 1999, тойто корона премио v2.0 (дизель), 1996, лада приора v1.6, 2008, тойота виста v2.0, 1995, были
теперь ардео


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 29 мар 2016, 09:34
Не в сети
Профи
Профи

Зарегистрирован: 11 янв 2012, 16:29
Сообщения: 913
Тем: 7
Откуда: новосиб.обл
Машина: Toyota Vista Ardeo
О машине: 1zz-fe 2002г.в рестаил.Мультик
Репутация: 327

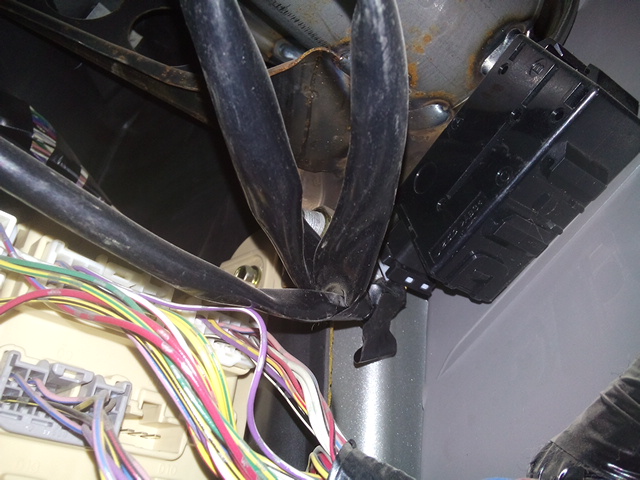

Этот блок приклеивается в любое место под торпедой,хорошо как попаду в гараж так сфотаю!

_________________
Тойота Виста Ардео 2002г-Благополучна пришла(1zz)Тойота Виста Ардео 2000г(1zz)-продал! Изображение


Последний раз редактировалось 553 29 мар 2016, 10:07, всего редактировалось 1 раз.
убрал цитату


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 29 мар 2016, 13:46
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 май 2014, 22:00
Сообщения: 1821
Тем: 35
Откуда: Красноярск
Блог: Посмотреть блог (2)
Машина: Toyota Vista Ardeo
О машине: SV55, 3S-FE, U240F, 4WD, 1998г., navi
Репутация: 1796

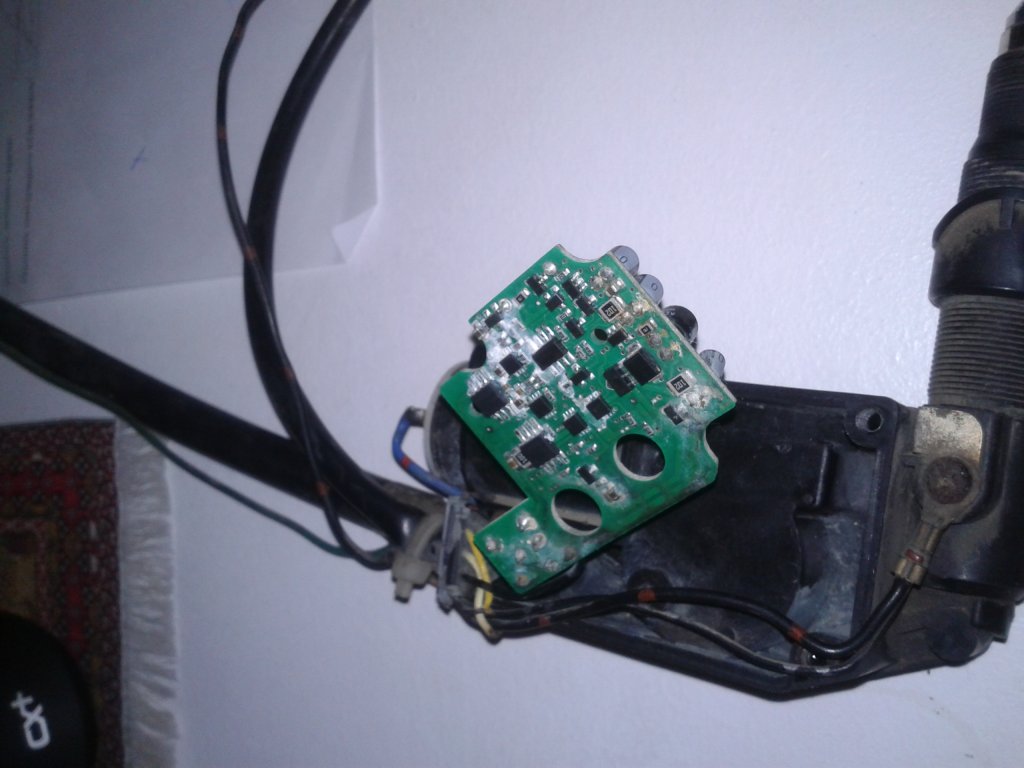

Сейчас общался с чуваком который эти антенны ремонтирует. Сказал что блок управления в самой антенне стоит ( может быть автомат, либо полуавтомоат). Собственно кнопки в зависимости от этого нужно подбирать. :rus: Вот пересмотрел целую кучу кнопок, есть 3 и 4 провода. Вот какую нужно ставить? У кого стоит такая антенна сфотайте кнопку и саму фишку пожалуйста ( количество расположение проводов).


Вложения:

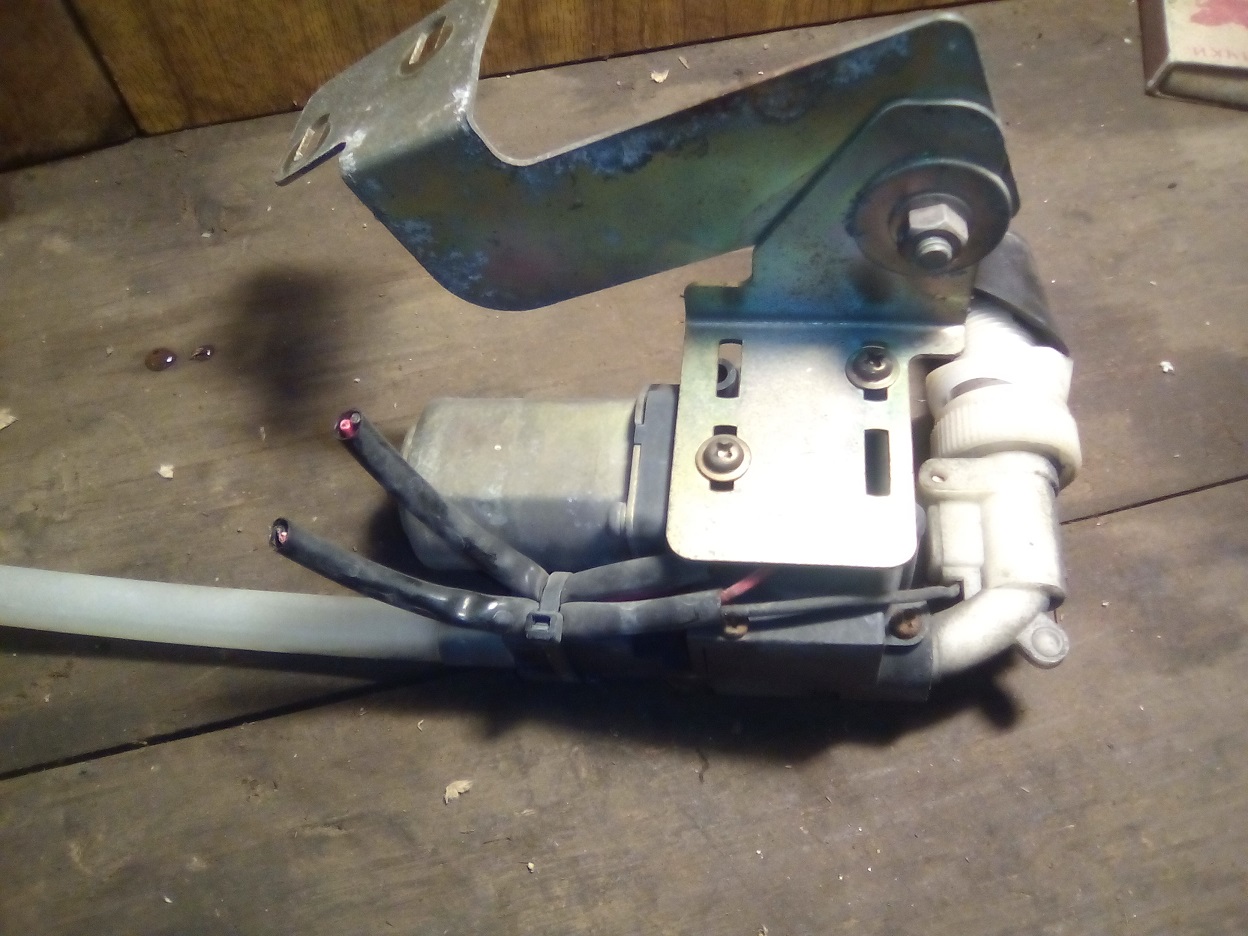

Комментарий к файлу: вот фоточка
20140421_203207.jpg [ 87.35 КБ | Просмотров: 4069 ]

_________________
хонда интегра v1.6, 1993, тойота спринтер v1.5, 1992, ниссан сани v1.5, 2001,тойота корона премио v1.8, 1996,ниссан цефиро v2.5, 1999, тойто корона премио v2.0 (дизель), 1996, лада приора v1.6, 2008, тойота виста v2.0, 1995, были
теперь ардео
Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 29 мар 2016, 15:39
Не в сети
Профи
Профи

Зарегистрирован: 11 янв 2012, 16:29
Сообщения: 913
Тем: 7
Откуда: новосиб.обл
Машина: Toyota Vista Ardeo
О машине: 1zz-fe 2002г.в рестаил.Мультик
Репутация: 327

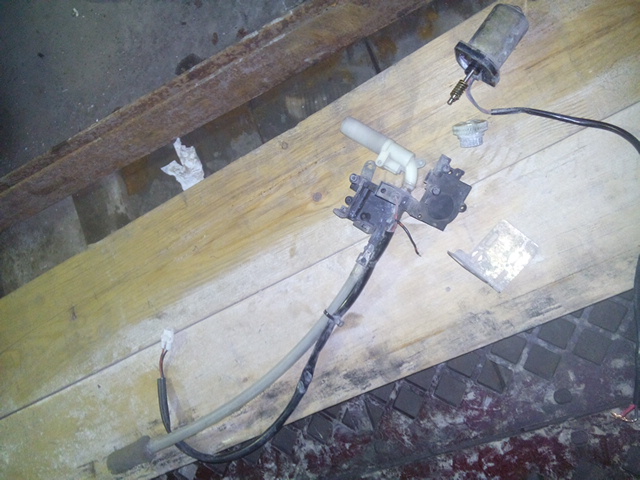

На наших антенна нет блока управления он находится именно в той коробочке!я сам разобрал и собрал 4 антенны,кроме шестеренок там ничего нет!сделаю фото разобраной антенны и кнопки!сейчас пока некогда!

Добавлено спустя 6 часов 44 минуты 56 секунд:
И так поехали!думаю по фото будет понятно!

Добавлено спустя 15 минут 3 секунды:

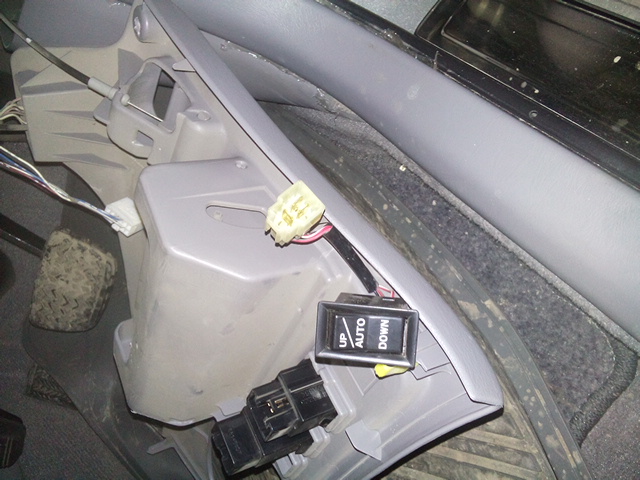

на первом фото-черная фишка вставляется в сам блок,из этой фишки идет 3 жгута,1-на кнопку,2-на питание,3-на разьем в блок под ногами водителя!на кнопке идет 3 провода!если что непонятно спрашивай!а вот на фото антена в разобраном виде,никакого там управления нет!вкллючения антенны произходит так-down-антена отключена,up auto-при включ зажигания автомотически выезжает и загорается зеленый маячок!как-то так!


Вложения:
DSC_0090.jpg [ 181.15 КБ | Просмотров: 4042 ]
DSC_0086.jpg [ 171.03 КБ | Просмотров: 4042 ]
DSC_0089.jpg [ 174.53 КБ | Просмотров: 4042 ]
DSC_0088.jpg [ 178.28 КБ | Просмотров: 4042 ]
DSC_0091.jpg [ 176.53 КБ | Просмотров: 4042 ]

_________________
Тойота Виста Ардео 2002г-Благополучна пришла(1zz)Тойота Виста Ардео 2000г(1zz)-продал! Изображение
Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 30 мар 2016, 11:06
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 май 2014, 22:00
Сообщения: 1821
Тем: 35
Откуда: Красноярск
Блог: Посмотреть блог (2)
Машина: Toyota Vista Ardeo
О машине: SV55, 3S-FE, U240F, 4WD, 1998г., navi
Репутация: 1796
Вон оно как там все хитро! Благодарю, что пояснил! Где то теперь надо искать этот блок. :rus: Куда втыкается фишка питания!?

_________________
хонда интегра v1.6, 1993, тойота спринтер v1.5, 1992, ниссан сани v1.5, 2001,тойота корона премио v1.8, 1996,ниссан цефиро v2.5, 1999, тойто корона премио v2.0 (дизель), 1996, лада приора v1.6, 2008, тойота виста v2.0, 1995, были
теперь ардео


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 30 мар 2016, 11:44
Не в сети
Профи
Профи

Зарегистрирован: 11 янв 2012, 16:29
Сообщения: 913
Тем: 7
Откуда: новосиб.обл
Машина: Toyota Vista Ardeo
О машине: 1zz-fe 2002г.в рестаил.Мультик
Репутация: 327
питание цепляется на кнопку аварийки!отдельно блок ненайдешь 1000%!тебе нужно искать распил с такой антенной и клянчить проводку вместе с блоком и кнопкой!Я тут осенью находил всю проводку нашему земляку ник-ЩАС(с новосиба),он приобрел бампер с такой же антеной!вроде договорился за 700 р!тоже теперь ждет тепла для инсталяции сего девайса!

_________________
Тойота Виста Ардео 2002г-Благополучна пришла(1zz)Тойота Виста Ардео 2000г(1zz)-продал! Изображение


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 30 мар 2016, 13:57
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 май 2014, 22:00
Сообщения: 1821
Тем: 35
Откуда: Красноярск
Блог: Посмотреть блог (2)
Машина: Toyota Vista Ardeo
О машине: SV55, 3S-FE, U240F, 4WD, 1998г., navi
Репутация: 1796
Вот дела, придется искать! :beer:

Добавлено спустя 1 день 57 минут 39 секунд:
Обзвонил и объездил кучу разборок. В общем ситуация следующая в более поздних комплектация блок управления стоит в самой антенне ( антенна с тремя проводами). Есть варианты без блока просто с ручным управлением (копка вверх вниз). Интересующий меня вариант ( с блоком, четыре провода на антенне) нашел только в одном месте на фунтеке. Дак вот кнопку они уже продали, а блок отдельно продавать не хотят только целиком вместе со всей салонной кассой. Что конечно меня совсем не устроило буду продолжать поиски!!! Может кто из форумчан предложит!

_________________
хонда интегра v1.6, 1993, тойота спринтер v1.5, 1992, ниссан сани v1.5, 2001,тойота корона премио v1.8, 1996,ниссан цефиро v2.5, 1999, тойто корона премио v2.0 (дизель), 1996, лада приора v1.6, 2008, тойота виста v2.0, 1995, были
теперь ардео


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 31 мар 2016, 21:59
Не в сети
Профи
Профи

Зарегистрирован: 11 янв 2012, 16:29
Сообщения: 913
Тем: 7
Откуда: новосиб.обл
Машина: Toyota Vista Ardeo
О машине: 1zz-fe 2002г.в рестаил.Мультик
Репутация: 327
Я тебе говорю что на всех виста в 50 кузовах хоть 98 хоть 2003 года в антенне самой нет блока управления!он находится в этой коробочке!я тоже себе очень долго искал, а потом раз и сразу 2 распила с антеннами!неторопливо пока!

_________________
Тойота Виста Ардео 2002г-Благополучна пришла(1zz)Тойота Виста Ардео 2000г(1zz)-продал! Изображение


Вернуться к началу
 Профиль Отправить email
Ответить на тему
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 01 апр 2016, 00:07
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 май 2014, 22:00
Сообщения: 1821
Тем: 35
Откуда: Красноярск
Блог: Посмотреть блог (2)
Машина: Toyota Vista Ardeo
О машине: SV55, 3S-FE, U240F, 4WD, 1998г., navi
Репутация: 1796
Дык я не только на вистах смотрел, в прицепе на всех тойотах! На више 2003 года нет отдельного блока управления он в антенне находится. А вот в фунтеке 2001 года был, ну ситуацию выше описал. После завтра еще поеду в авенсисе посмотрю ( его будут разбирать 2007г. в идеале пробег 18 тыр.- это ж какие машины пилят :o ), ну там вообще кнопка какая то круглая видно что "самопал", буду надеется что блок там есть! В воскресенье загоняю машину на покраску морды, если блока не найду то проведу провода до фишки, которая возле бочка омывателя ( на этих провода пока используются под сигнализацию), а потом как найду приемлемый вариант подключу. :good:

_________________
хонда интегра v1.6, 1993, тойота спринтер v1.5, 1992, ниссан сани v1.5, 2001,тойота корона премио v1.8, 1996,ниссан цефиро v2.5, 1999, тойто корона премио v2.0 (дизель), 1996, лада приора v1.6, 2008, тойота виста v2.0, 1995, были
теперь ардео


Вернуться к началу
 Профиль Отправить email
Ответить на тему
СообщениеСообщение было удалено | удалил: Vyatich | 09 авг 2016, 23:02.
Причина: дубль
 Заголовок сообщения: Re: Установка и подключение телескопической габаритной антенны
СообщениеДобавлено: 09 авг 2016, 17:26
Не в сети
Убер
Аватара пользователя

Зарегистрирован: 06 янв 2013, 16:45
Сообщения: 1076
Тем: 38
Откуда: Novosib
Машина: Toyota Vista
О машине: sv33
Репутация: 244
чтоб тем не плодить, тут спрошу. нашел за мафоном родную тычку антенны, а с ним еще 1 я так подумал может это + на питание антенны, у нас что активная антенна стояла? подключил, мафон с ней примерно до 91мгц отлично ловит, выше хуже, т.е возможно что антенна рассчитана на низкие частоты которые япы юзают. Что замутить чтоб хорошо работала на наших частотах?
