Виставоды, такое дело
Сам не сильно помню электротехнику с технаря, поэтому решил спросить.
Суть:
1) есть насос дренажный (380 В), ГНОМ называется, если кто в курсе.
2) Есть поплавок который замыкает и размыкает цепь в положении вверх\вниз соответственно (давно валяется в цехе).
Вопрос: что мне нужно (детали), и как это соединить чтобы получить автоматическое включение насосика (с поплавком в главной роли)?
Просто задолбался полгода по ночам бегать откачивать приямок )) хочу сделать автоматику. Раньше там был насос 220В с таким поплавком и 2 года мы в ус ни дули. А потом он сломался... и поставили советского терминатора, у которого только АПшка
Наши электрики ленивые до жути, хрен заставишь что либо сделать. Но грят, что там трэба пускатель.
Знающие подскажите

Пускатель или контактор одна хрень, через контакты поплавка (нижний уровень) запитываеш пускатель, а от него (три фазы) насос. И будет тебе счастье......

вот вот что то такое мне и объясняли, только я не допетрил до конца Можно простенькую схемку?

контакты обмотки (электромагнита) на пускателе находятся с низу, контакты фаз (3 штуки) сверху.[img][/e:насос.bmp]

Добавлено спустя 6 минут 4 секунды:
блин, не могу схему вложить, некогда сейчас, позже выложу....

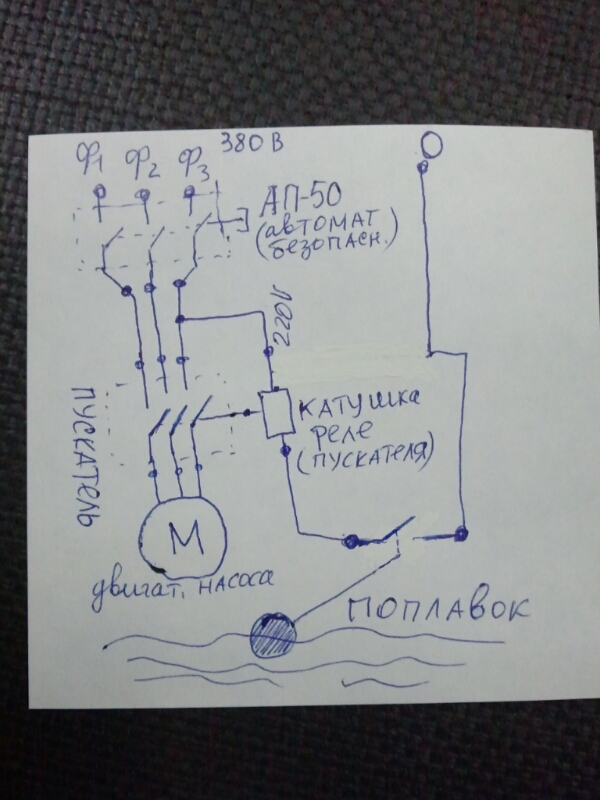

У любого маломощного пускателя есть катушка которая как правило питается однофазным током 220В. Такое напряжение из 380В получается когда запитаться на одну любую фазу и на ноль. Пускатель нужен для работы автоматики.

Ноль в случае гаража берешь прям с железных ворот, а на даче забиваешь в землю двухметровую арматуру (так же и заземление делают) или со столба если он там есть, и ноль напрямую проводишь на контакт поплавка, где при замыкании контакта он возвращяется на кантакт катушки пускателя, с другой стороны на контакт катушки пускателя приходит одна любая фаза. Автомат безопасности выбираешь током немного большим того что указан в паспорте насоса, это на случай короткого замыкания.

Схемка простая без кнопки пуска и самоподхвата реле, т.е. как только собираешь АП-50, насос тут же включается в работу при условии что уровень воды большой и контакты поплавка замкнулись (если они конечно на замыкание работают)... Когда вода уходит контакты поплавка размыкаются, пускатель отпадает и насос прекращяет работу.

Респект ребята спасибо огромное. Поплавок посмотрю внутри, как он работает, чтоб на верочку. Параметры насоса есть, пускателей вагон всяких есть. Думаю дальше проблем не будет

Пожалуйста...

Добавлено спустя 6 часов 59 минут 7 секунд:

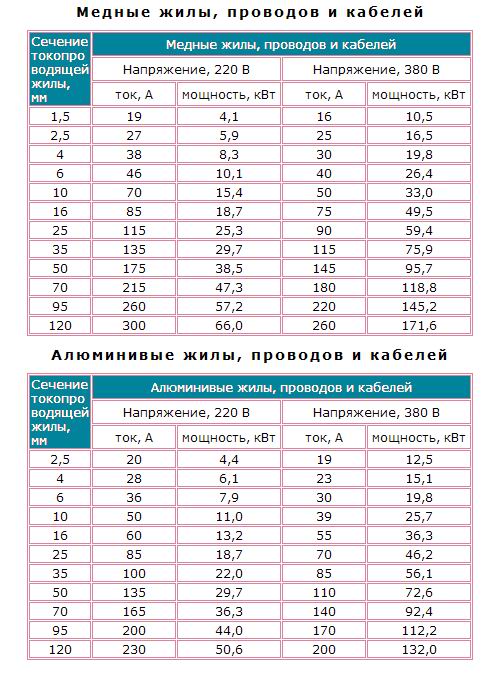

Пускатель должен быть расчитан на ток который потребляет насос, иначе слабенькие тонкие контакты будут подгорать и он выйдет из строя. Сечение провода так же должно соответствовать проходящему току, иначе провода будут греться и до пожара рукой подать.

Гном вроде бы немного потребляет. Провода там 2,5 сейчас. Медные. Надо только учесть ток при пуске.

Пусковой ток повешенный - он кратковременный, проводам ничего не будет.

Не стал создавать новую тему, да простит меня автор, тем более, что сам сильно не подкован в данном вопросе.
Суть дела.
Вот в инете увидел такую ф...ню, сразу в голове щёлкнуло - БЫТЬ ТАКОГО НЕ МОЖЕТ!!!
Если только в корпусе тройника миниАЭС спрятана или элементарно в столе дырку не просверлили и снизу подключили 220в.
Вот сюжетец: http://zavideo.net/853783/kak-eat-ekoe-tok-ee/
что скажете?
...

антивирус мой долго не хотел меня пускать на эту страницу, но все же посмотрел. физическое явление мне не понятно это , но желание попробовать тоже самое есть. осталось мне не курящему найти пьезу

Вот-вот!!!
Кстати уже слышал отзывы, народ 99,9% пишут, что не... получается, а им в ответ: "вот видите, это именно У ВАС НЕ получается, а у нас вот получилось! Короче, типа вы сами бестолковые и сами безрукие, потому у вас и не получается.
...
А то, что ни по одному закону физики и закону природы так быть просто не может, про то - молчёк.
...

Это развод, прикол, электрик сразу поймет что это надувательство, нам в кадре целиком не показывают весь тройник с проводами, постоянно один из краев за кадром находится и от туда подается питание, и видео сшито из кусков... Или питание в самом тройнике из батареек, никакой искрой невозможно так долго запитывать такой энергоемкий потребитель как нить накаливания.

Это из той же серии когда рекламируют на сайтах подзарядку стартерной батареи, через прикуриватель машины, от устройства размером с портсигар, типа сел аккумулятор, а на улице дождь, не беда, не надо выходить из машины, подключите это устройство в прикуриватель и заводите машину...... Там еще показывают как крутят стартер потребляющий 100 ампер в этот момент от батарейки через провод который рассчитан на 15 ампер.

На видео бредятина. Как электрик говорю

А по поводу пускателя: vromi,схема верная, но насчёт нуля с ворот или штыря в земле ты сильно загрубил. Во первых 99% что ноль у него есть, а если и нет то пускатель с катушкой на 380В найти не труднее чем на 220В. Если ворота не заземлены то он через обмотку пускателя тупо подаёт фазу на ворота... Что особенно в сырую погоду не есть гут.

У нас на работе у всех трехфазных пускателей, однофазные катушки, может и есть в природе катушки пускателя на три фазы, не знаю, да и зачем они нужны на такую маленькую нагрузку....

Да я конечно не уточнил, у нас все гаражи металлические, там заземление точно есть, поэтому я так и написал. Ну в других случаях наличие нуля, вернее получение 220 В с одной фазы да на ворота или другой метал, можно проверить мультиметром.

В любом случае всегда можно забить арматуру с приваренной сверху гайкой, в землю на два метра и получить ноль. Сейчас во многих кооперативах ноль берут с земли, а не подают отдельным проводом с трансформатора, чтобы не воровали электроэнергию, ну и для экономии проводов так же.
