устранил все замечания, стер все ошибки... установил и подулючил наконец-то камеру. Впечатления лучше чем ожидал!!! Камеру запитал ч/з отдельную кнопку - при езде достаточно тока нажать на кнопочку и камера в действии!! Никаких тебе лишних переходов режим TV-VTR.. даже магнитолу включать не приходится - все сама , наверное благодаря тюнеру.. Проверял ночью -эффект потрясающий -видит лучше чем сам. Тепер вот подумываю о камере парковки

а можно с фото? как на экране выглядит?
и что за модель камеры, можно подробней?

если интересно, себе камеру в качестве парковочной брал Mongoose CCD Compact: viewtopic.php?p=83146#p83146

у меня камера вот так стоит

В прошлом году перед поездкой в Крым (6000км. в одну сторону), установил камеру обгона. Камера оказалась полезной штукой и отработала в этой поездке на все 100%.
Также по просьбе супруги установил камеру парковки спереди авто. Для многих данный девайс покажется лишним, однако после установки появились определенные преимущества.
Камеру обгона HD 700TVL Effio-e Sony CCD 960H 9-22mm Manual Adjustable Focus Zoom Lens Mini CCTV Home Security Audio Mic AV Camera OSD D-WDR заказал через интернет.

Камеру обгона я закрепил на металлический уголок к пластиковой декоративной накладке стойки.


Камера парковки Rolsen RRV-160 была куплена в местном магазине за 1300руб. Камера цветная с разметкой.

Для установки камеры снял решетку и просверлил (идущей в комплекте с камерой фрезой) отверстие. Камера в решетку встала как родная.


Добавлено спустя 4 минуты 44 секунды:

Провод закрепил стяжками:

Провод проложил под утеплителем капота:


Вид установленной камеры:


Добавлено спустя 5 минут 11 секунд:
Камеру обгона я подключил ТВ тюнеру. Камеру парковки (спереди), подключил к магнитоле.
Схема подключения:

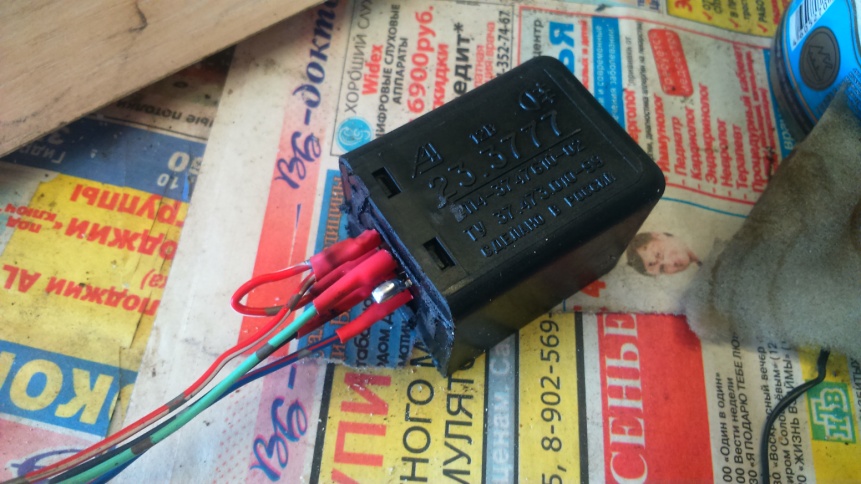

Активацию камер обгона и парковки реализовал через кнопки без фиксации с помощью реле 23.3777. Реле предназначено для включения и отключения задних противотуманных фонарей на вазовских моделях. Стоимость примерно 150руб.
Более подробная информация на сайте:
http://www.fluence-club.ru/forum/showthread.php?t=2817
Реле можно использовать для реализации "фиксируемых" кнопок с помощью обычных кнопок без фиксации.

1 Рабочий контакт реле (+) Вход (+)
2 Разрешающий сигнал (+) Вход (+)
3 Общий (-) Масса(-)
4 Рабочий контакт реле (нагрузка) Выход(+)
5 Управляющий сигнал (-) Разрешающий (-)
6 Разрешающий сигнал (+) Не используется


Схема подключения реле 23.3777:
1и2-12 вольт можно взять от провода на прикуриватель
3-масса
4-на управляющий провод магнитолы и питание камеры (появляется 12 вольт когда реле вкл.)
5- Разрешающий провод с рулевой колонки
Две кнопки купленных в радио-магазине по 10руб. установил на рулевое колесо. Для этого пришлось снять и разобрать руль.

На верхней левой спице руля с обратной стороны вырезал посадочное место для кнопки:

Приклеил кнопку на двухсторонний скотч:


Добавлено спустя 4 минуты 38 секунд:
Такие же манипуляции сделал с правой стороны.
Белый провод от кнопок подключил на массу:

Розовый (от левой кнопки) и сине/красный (от правой кнопки) от кнопки подключил на колодку:

Должна получиться следующая конструкция:

Под рулевой колонкой находим следующий разъем:

Красно/белый и зеленый провод от колодки подключаем на реле 23.3777 контакт №5

Розовый, синий, красный и зеленый провода были взяты с "разьёмчиками" с похожей колодки и вставлены в свободные места разъемов.

Добавлено спустя 4 минуты 51 секунду:
Похожий разъем:

Так выглядит кнопка с левой стороны в собранном виде:

Такая еже кнопка с правой стороны.

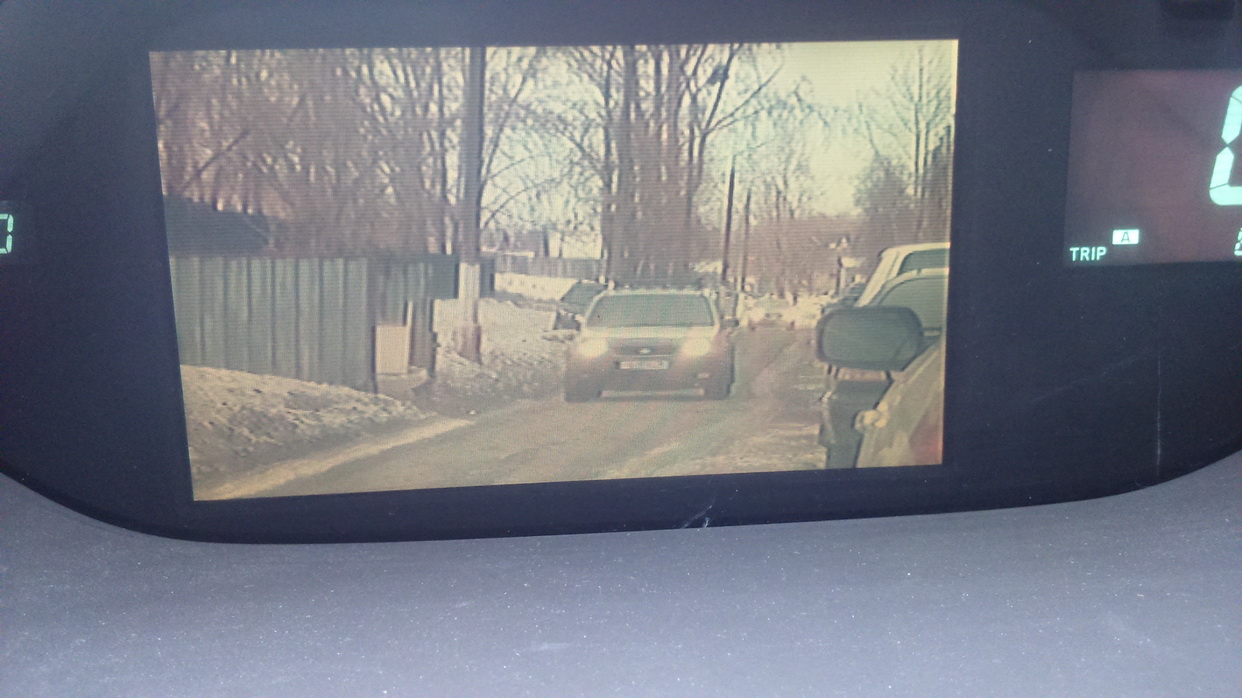

Камера обгона в работе
Вид с водительского места:

Камера

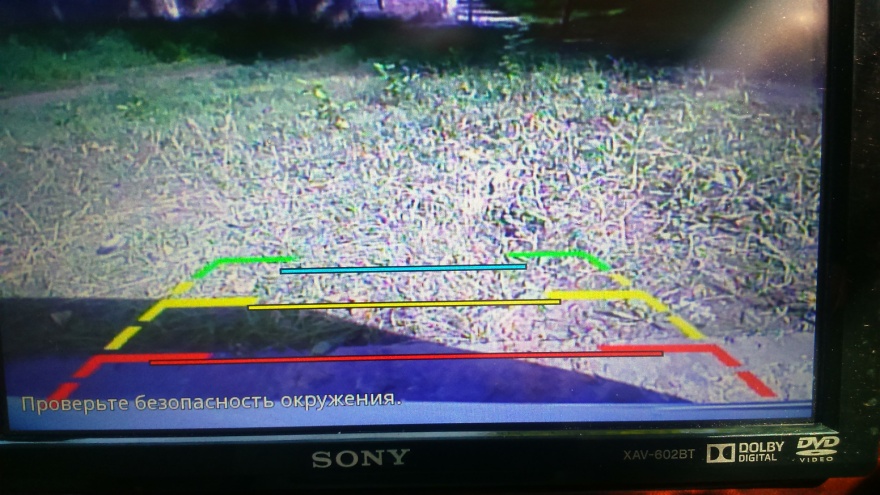

Камера парковки в работе.


Добавлено спустя 2 минуты 23 секунды:

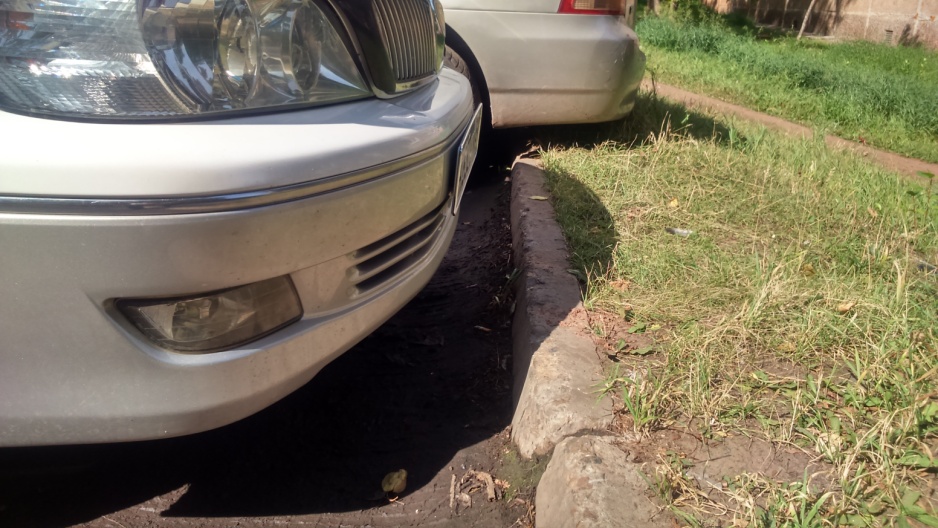

Расстояние до бордюра.

PS:
Одно время камера обгона была подключена к магнитоле и тюнеру:

Сколько сталкивался садился за многие праворульки скажу так камера обгона это правильно, но вывод изображение на мультик не правильное решение. Поясню едим по трассе 150 км в час видим впереди фуру отвлекаемся от дороги на монитор по середине теряем 2 секунды драгоценного времени, не дай бог что нибудь произойдет, поэтому чем меньше мы времени потратим глазами на поиск монитора то это позволит многое, у меня стоит над рулем и мне позволяет меньше чем на секунду опустить глаза и посмотреть на обстановку и полететь на обгон. Вот как она сейчас у меня подключена тягаюсь с леворульными на обгонах да езжу иногда 179 км в час, не решился бы ездить с таким подключением на мультик.

Саня пожалуй не соглашусь с тобой, здесь кому как удобней.

Кому как!мне лично не нравиться когда на торпеде что-то лежит или установлено,мешает!поэтому я сделаю камеру обгона на мультик!Ну а по теме вообще ОГРОМНОЕ СПАСИБО R1R за очень исчерпывающую информацию по подключению всех 3х камер!МОЛОДЕЦ!

Ну не дай бог с вами с толкнутся на трассе, мешаться будете мне))))))))))))) Евген поменяй аватарку она у тебя не грузится.

Подниму старую тему))
Итак, есть Виста Ардео 2002 г.в в кузове AZV50 с люками (Хвастаюсь)) )в комплектации G (с мультиком). Появилась лишняя наличность и загорелось мне поставить камеру обгона и ЗХ, а заодно и ТВ тюнер адаптированный. Прочитал большинство тем на форуме, посвященных этой теме (выбор, подключение, какой тв тюнер на какой кузов и т.д. и т.п.) пока все понятно, посему заказал у соседей наших следующие девайсы:
1. Камера обгона. Вот такая
http://ru.aliexpress.com/item/HD-700TVL ... 83785.html
2. Чтобы не путать провода по всей машине, существует такое устройство (шурин брал для подключения камеры ЗХ на УАЗ Патриот Пикап - работает отлично)
http://www.aliexpress.com/snapshot/7411 ... 0783429627
Еще купил камеру ЗХ (это уже для другой темы форума) и ТВ тюнер Absolute TVR-Toyota 2005.
Все удовольствие обошлось в 8000 вечнодеревянных рублей.
Как получу и скоммутирую - обязательно отпишусь.
