Понял, направление значит верное. А что по питанию в финале получилось, от куда бралось, когда включается подсветка?

Плюс питания брал с разъема магнитофона. Так есть постоянный плюс, плюс от включения габаритов. Минус к корпусу авто или к концевикам дверей. Если к концевикам, то подсветка будет включатся при открывании двари. Можно КРН на 12 вольт по желанию поставить для стабилизации напряжения.

Вас понял! Наверное и я скоро себе сделать соберусь.

Я вот не понял.У меня ардео1999г,брал без пробега,первый хозяин в РОССИИ,а подсветка стоит.Кто ее туда ставил? НЕ ужели японцы?

Думаю моряки от скуки!

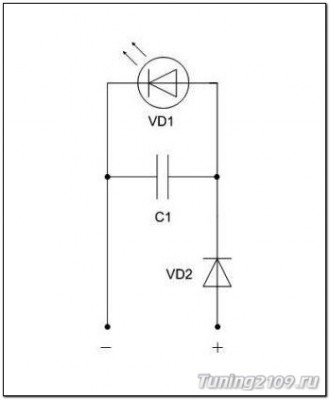

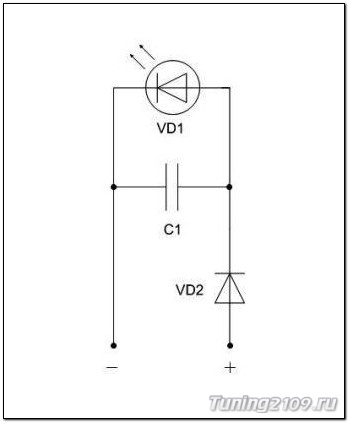

Вот самая простейшая схема вежливой подсветки для светодиодов.
Конденсатор C1 электролитический, большой емкости, емкость подбираем индивидуально. Чем больше емкость, тем дольше горит светодиод после отключения питания, но не стоит устанавливать конденсатор слишком большой емкости, так как будут обгорать контакты концевиков из-за большой величины зарядного тока конденсатора. К тому же, чем больше емкость — тем массивнее сам конденсатор, могут возникнуть проблемы с его размещением. Рекомендуемая емкость 2200 мкФ. При такой емкости подсветка затухает в течение 3-6 секунд. Конденсатор должен быть рассчитан на напряжение не менее 25В. ВАЖНО! При установке конденсатора соблюдайте полярность! При неправильной полярности подключения электролитический конденсатор может взорваться!

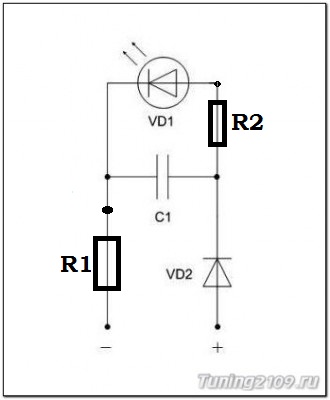

ИМХО Будут еще не лишними два резистора, R1 «смягчит» ток заряда конденсатора, а R2 ограничит ток светодиода.

На светодиоде два резистора последовательно не много?

Если диод 12 в., то с резисторами слабее светить будут. Может все таки КРН поставить?

Мне не встречались 12Вольтовые светодиоды, скорее всего в его корпус просто встроен резистор (но резистор обязателен). А КРН, да, это хороший стабилизатор НАПРЯЖЕНИЯ, только светодиоду нужен оптимальный ТОК для его свечения (правда, есть схемы применения КРН с регулированием тока, но схема уже перестаёт быть простейшей ).

Действительно есть обычные 12 вольтовые светодиоды, обычные. У нас продают. Цена 5-7 руб. Насиловал данный диод по разному. Как работали, так и работают.

Спасибо всем за обсуждение этой темы, начитавшись - решил поставить подсветку. Подключил от подсветки замка все ОК работает. Фотоотчет выложу позже сейчас с телефона пишу... Всем удачи

Добавлено спустя 5 часов 51 минут 41 секунду:
Ну, вот я и добрался до компа, начну по порядку:
Сначала перечитал целую кучу тем, сообщений и решился на вежливую подсветку...

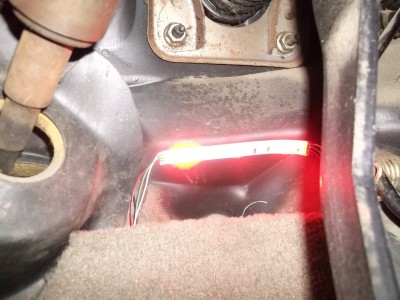

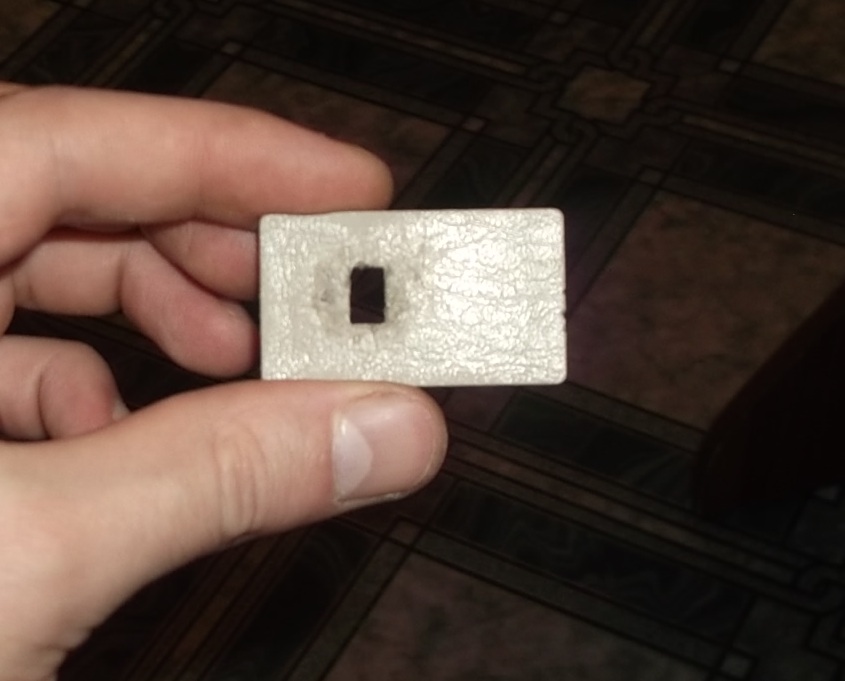

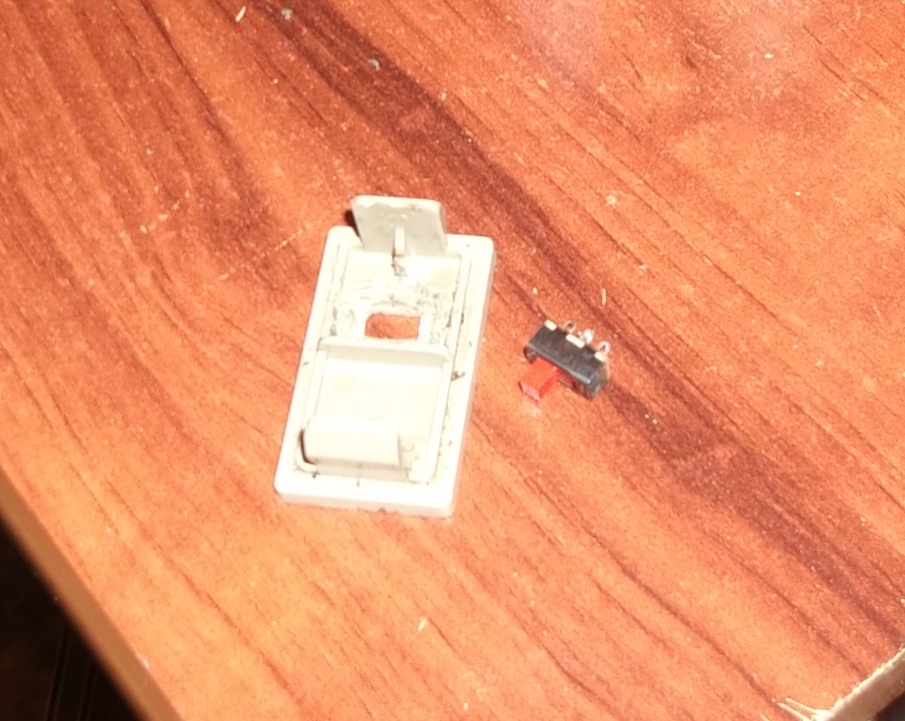

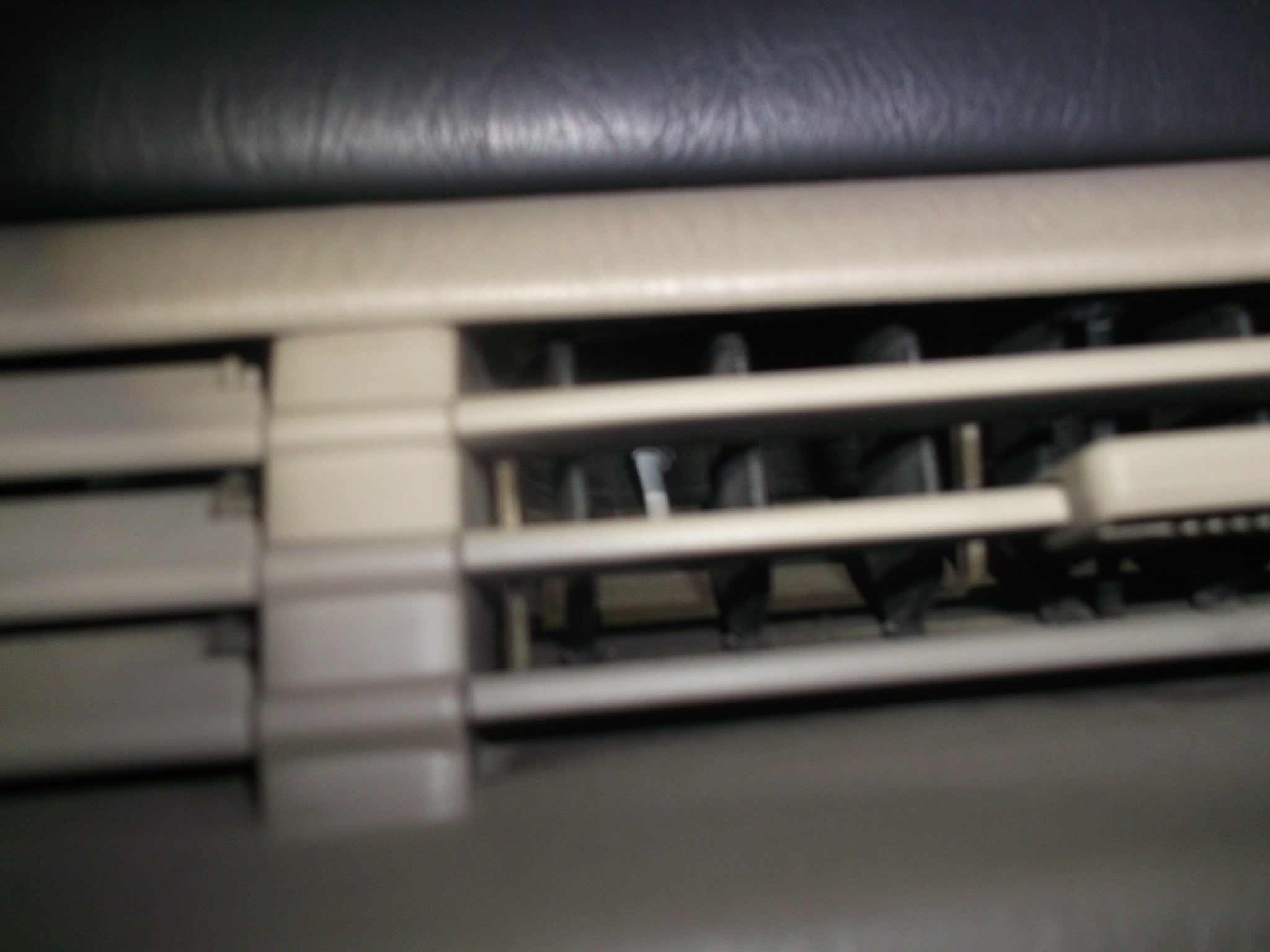

У меня была бухта диодной ленты (мультиколор) с пультом управления и блоком питания от 220V (сама лента на 12V). Вот и думаю, что она будет пропадать Отрезал 2 куска по 10 см. припоял провода и примостырил над ногами (в фотках видно где). У сына с разломанной машинки вытащил переключатель (чтобы подсветка работала и на открывание дверей и если где нить стоишь можно было в ручную играться )).) Подключался я от подсветки замка зажигания (+ постоянный, минус играет на вежливость, а второй постоянный минус от болта замка зажигания) всё это дело подсоединил к блоку управления светодиодами, а ИК приёмник вывел в центральную печку (фото прилагается). Вот вроде и всё...







Добавлено спустя 5 минут 41 секунду:





Добавлено спустя 8 минут 44 секунды:

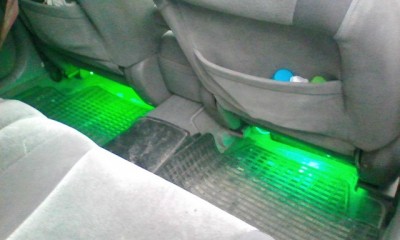

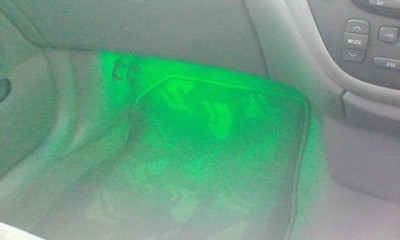

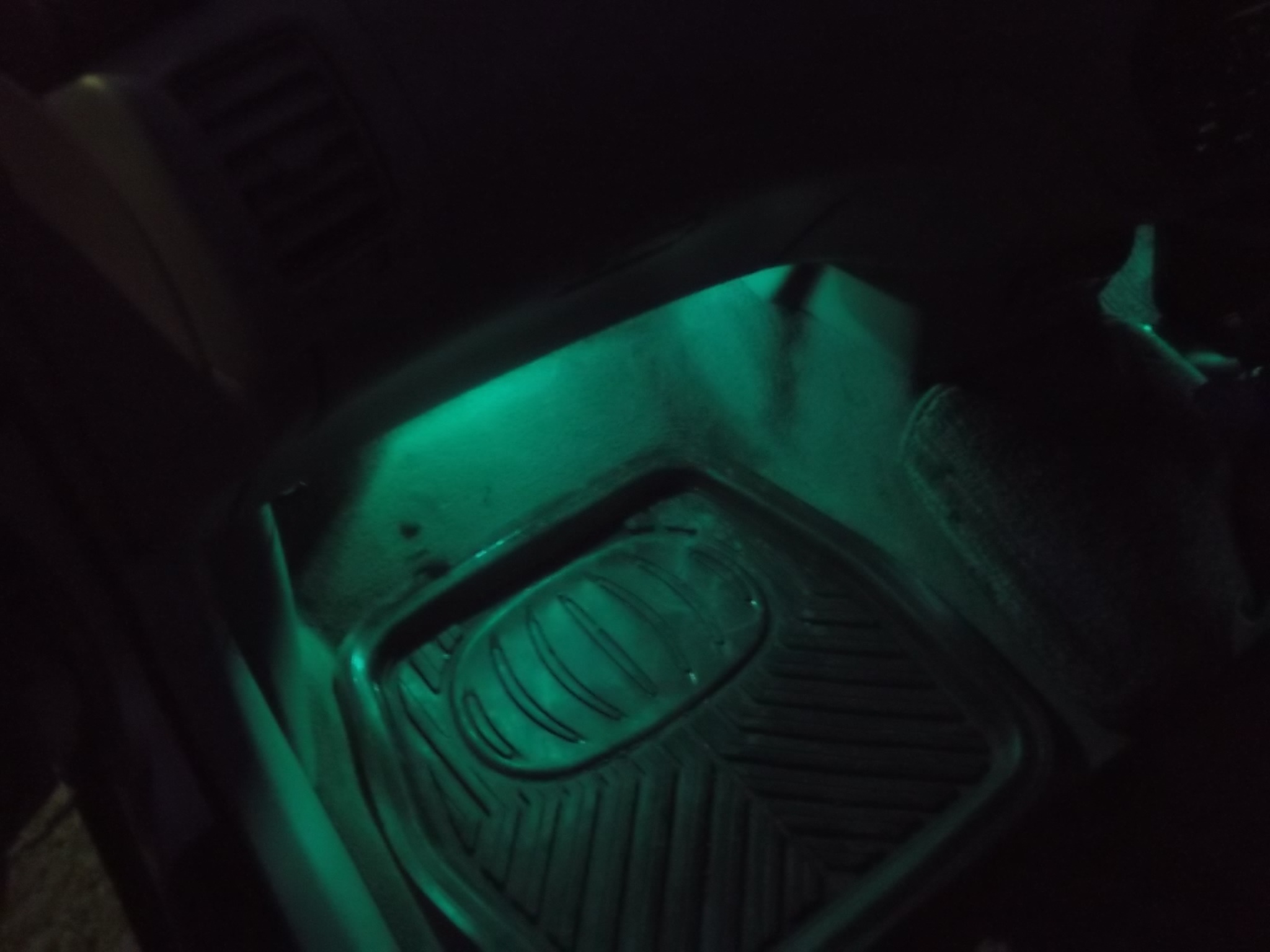

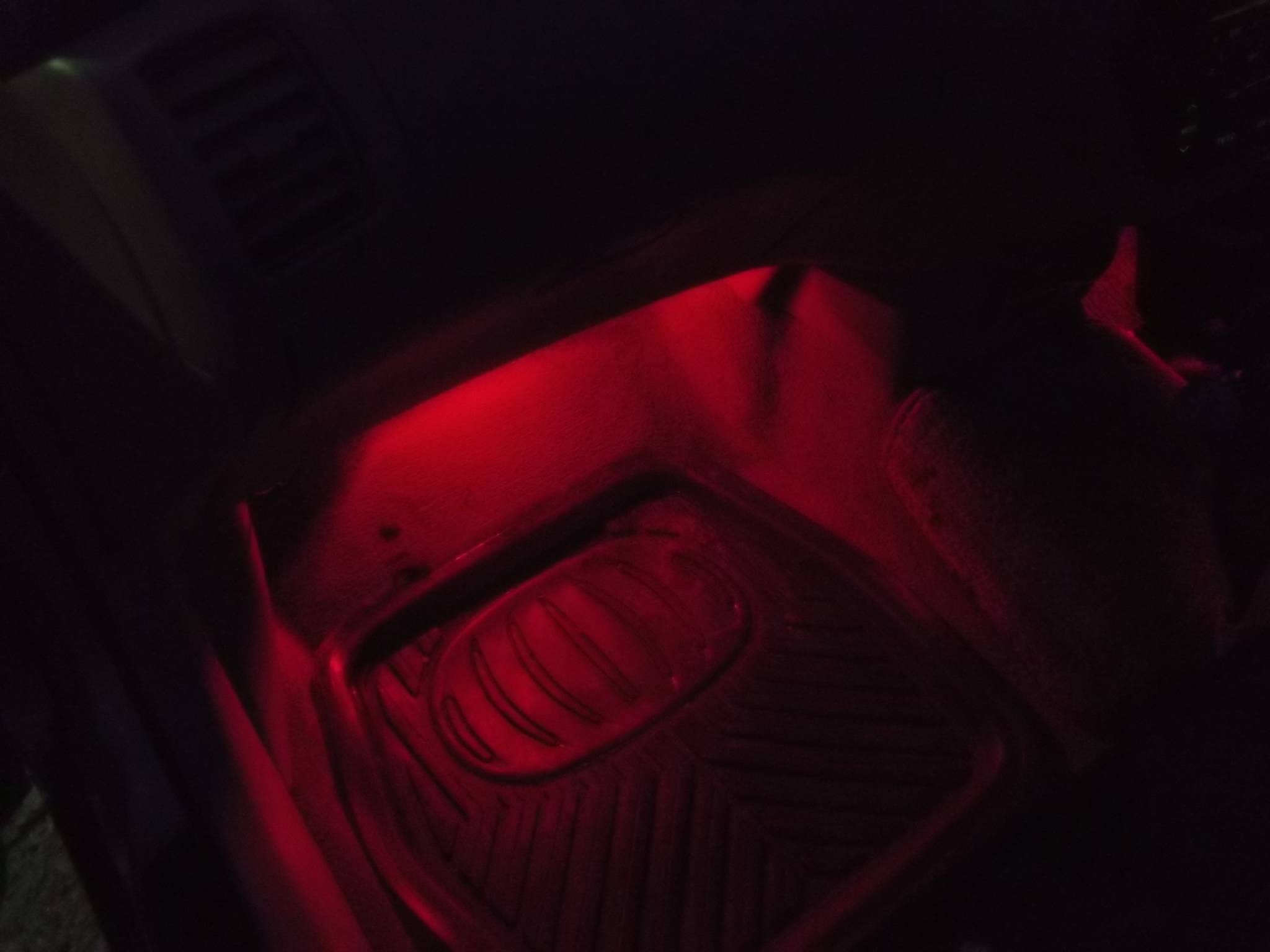

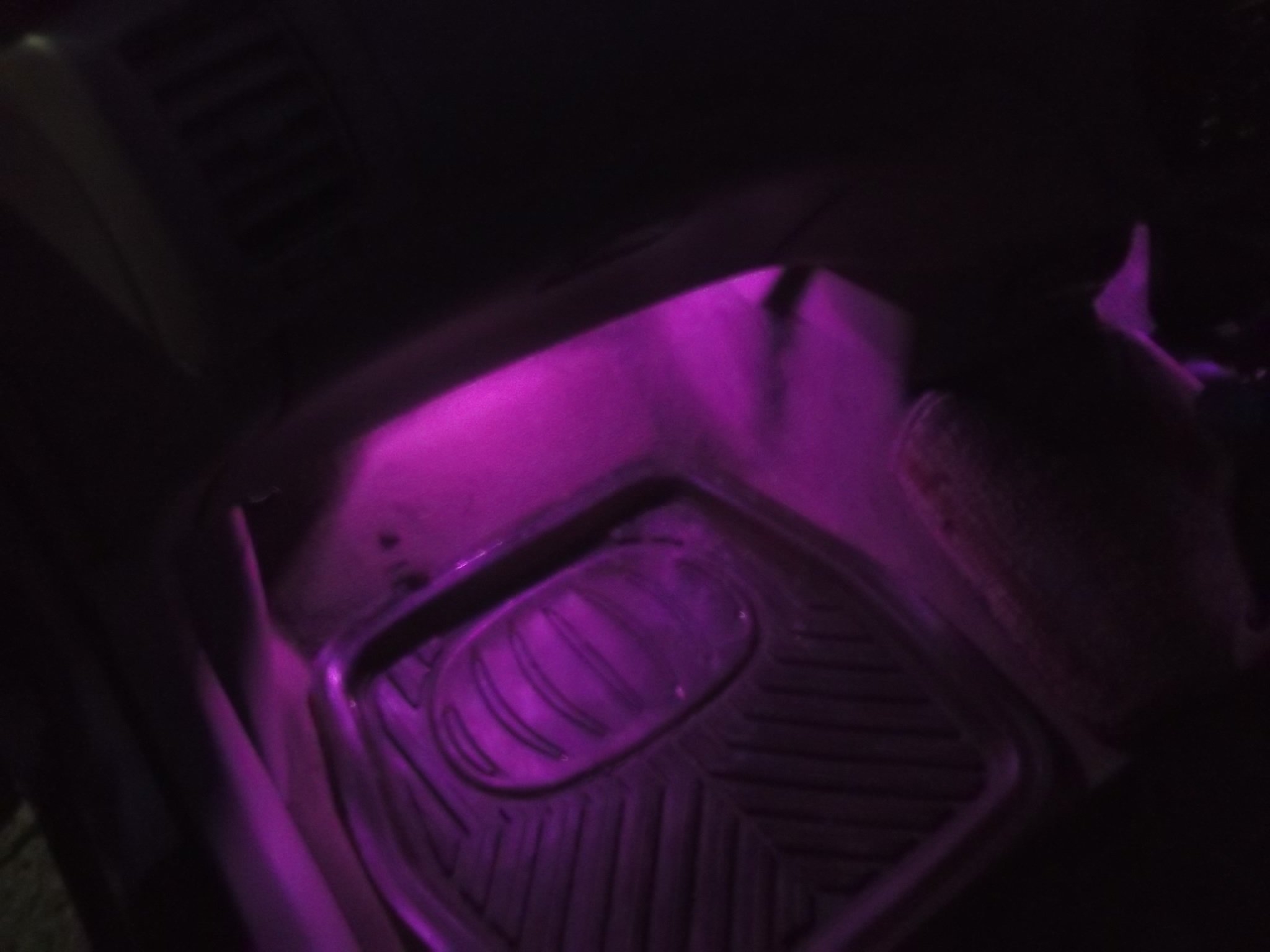

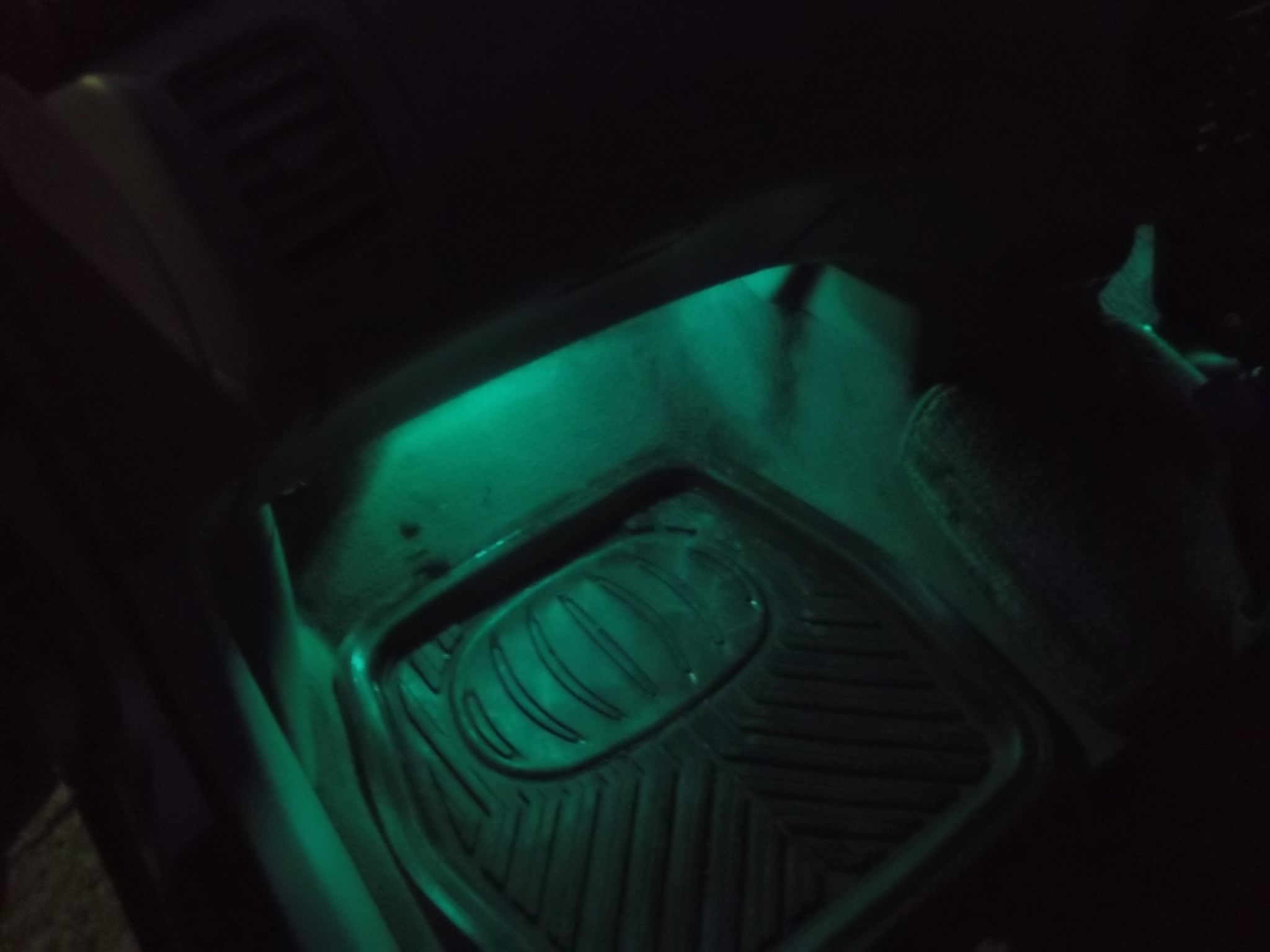

Ну, вот собственно и результат проделанной работы



Все соденинения скручивал и на термоусадочный кембрик...

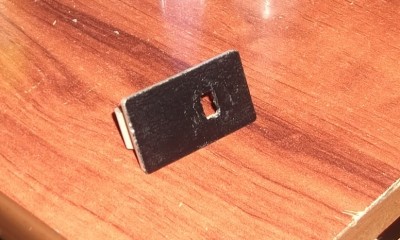

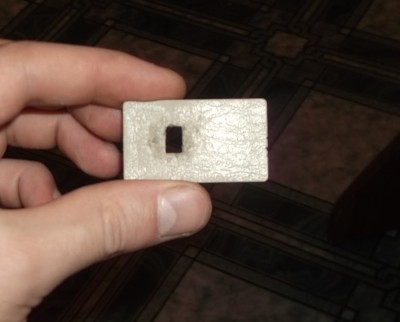

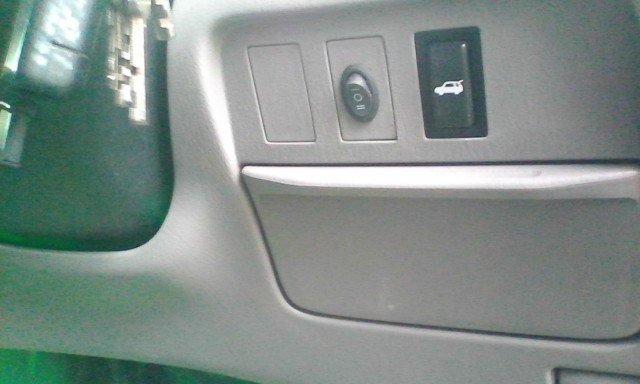

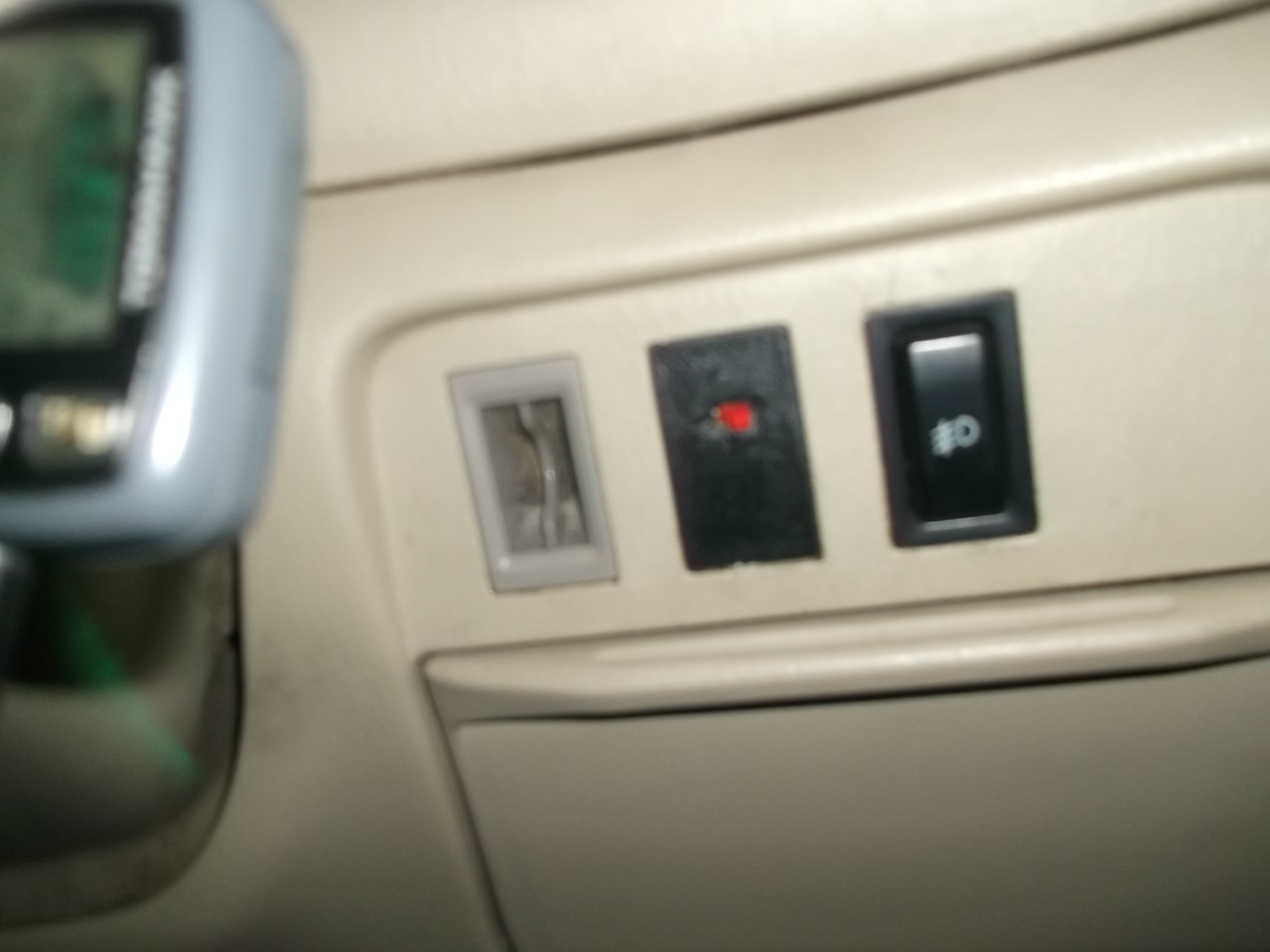

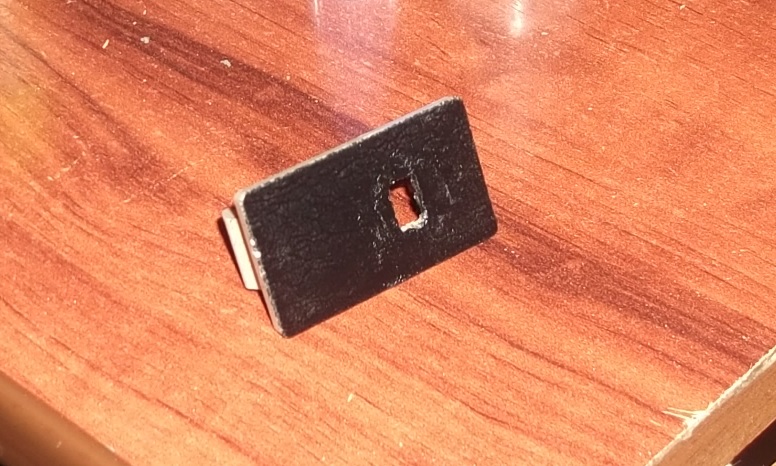

Сделал подсветочку). Выключатель на 3 положения:
1) совместно с подсветкой замка зажигания,
2) постоянно включена,
3) выключена.

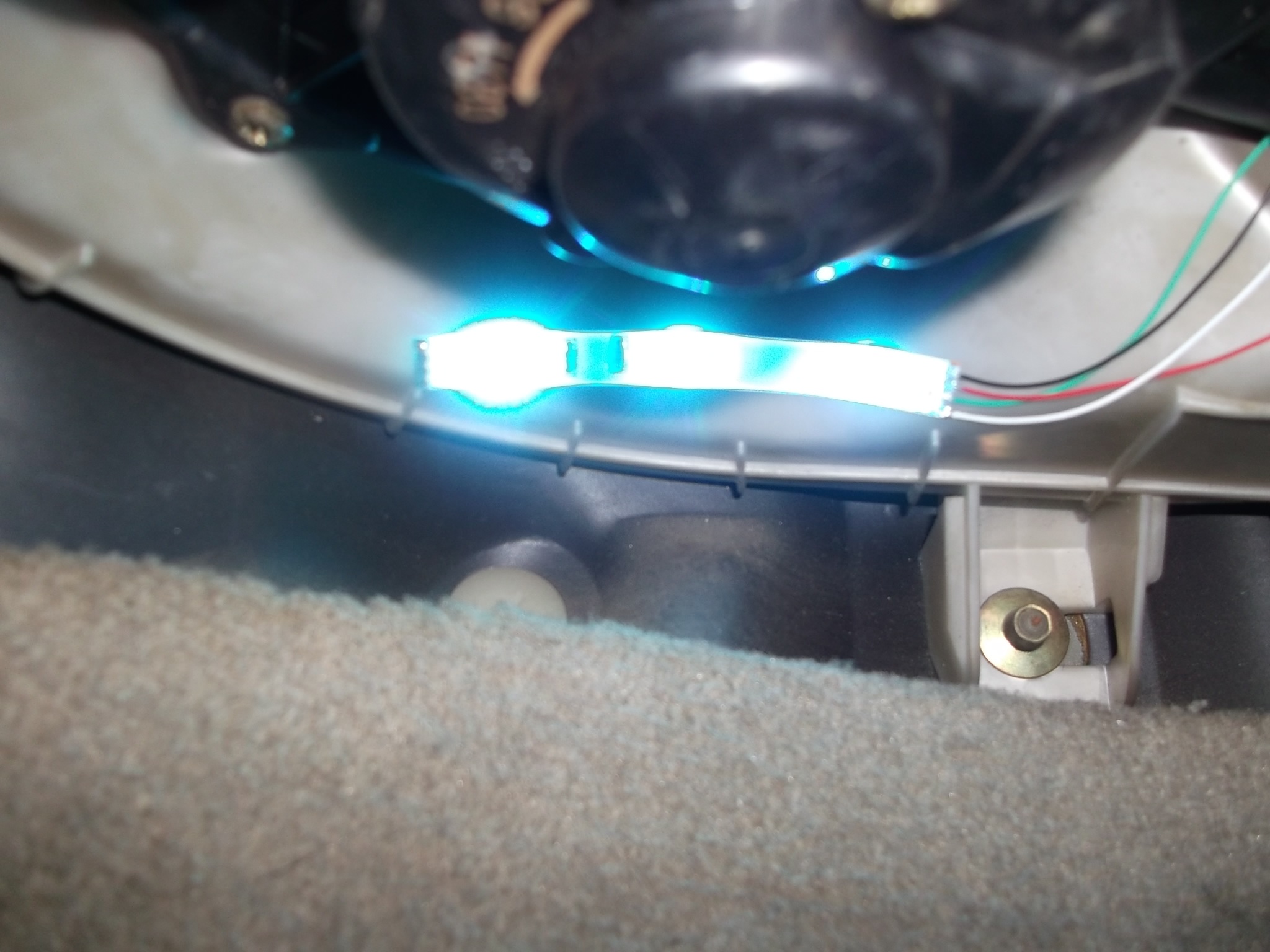

На выключатель отправлял три минуса один (общий) от диодных лент, второй от подсветки замка, третий постоянный с кузова (я приболтил его к креплению магнитолы, т.к. все провода выводил туда, сняв блок климата). Плюс + на ленты брал тоже с подсветки замка (там он постоянный). Ленты клеил на кусочки кабельканала, а их уже по месту посадил на стяжки.

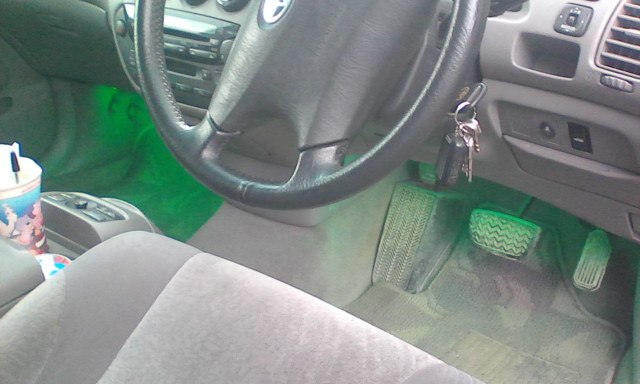

Фотки днём, да и с телефона, ночью вообще нормально

Блин красава,тоже себе такое хочуМожешь мне нарешать реле вежливой подсветки?Не обижу

Все светит красиво, но вот эта кнопка дурацкая ваще не в тему , у меня стоит 3 родных кнопки и смотрится красиво
