Жил бы ближе я б тебе свою разбитую отдал меряй сколько хочешь, сомневаюсь что по фото можно определится с размерами[/quote]

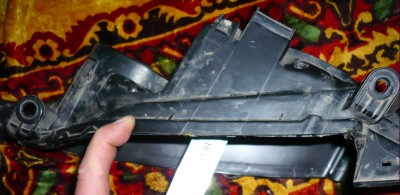

Фото бы не помешали. В фас и профиль. Тыльная сторона отражателя. Уже бы картина вырисовывалась.
Толчек к разбору был бы (или не был бы)
А размеры прикинуть можно.

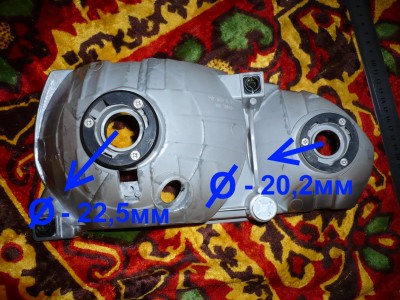

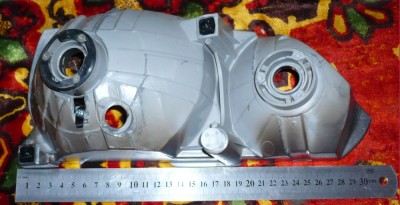

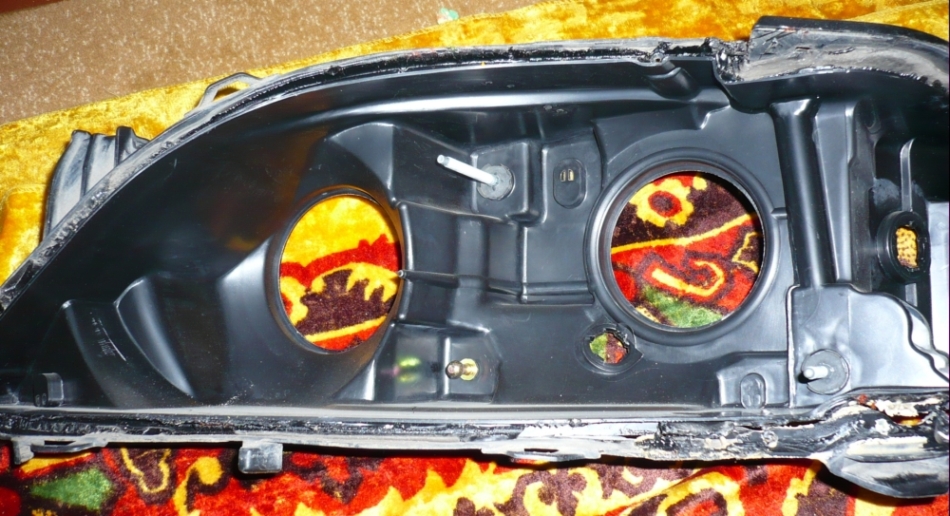

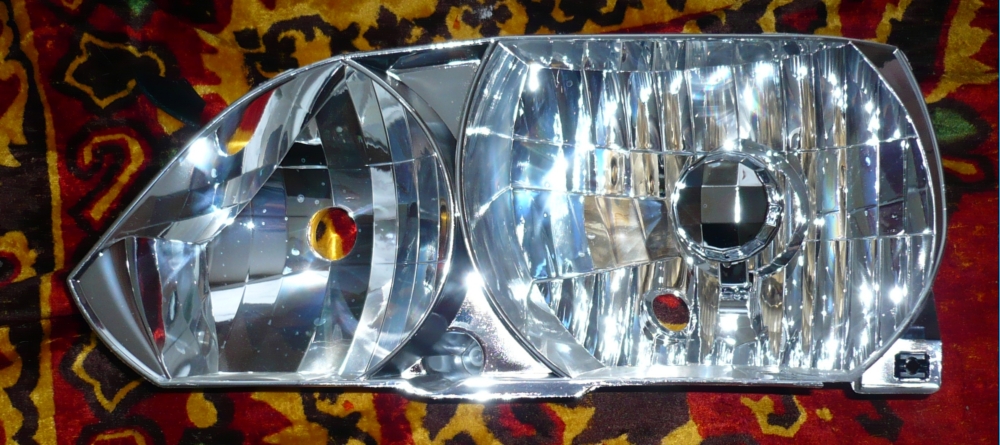

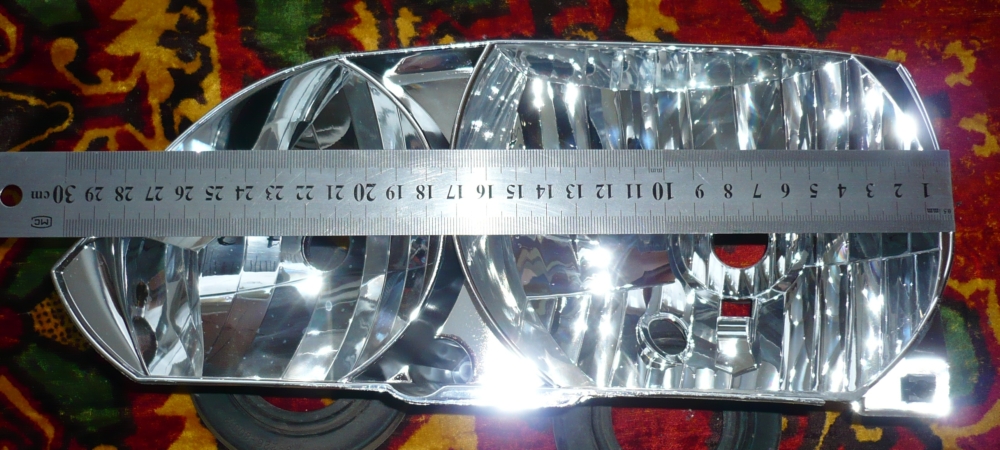

Вот смотри, прикидывай...
Фото в оригинальном размере и качестве http://foto.mail.ru/mail/jannoss/823/

Добавлено спустя 1 минуту 39 секунд:

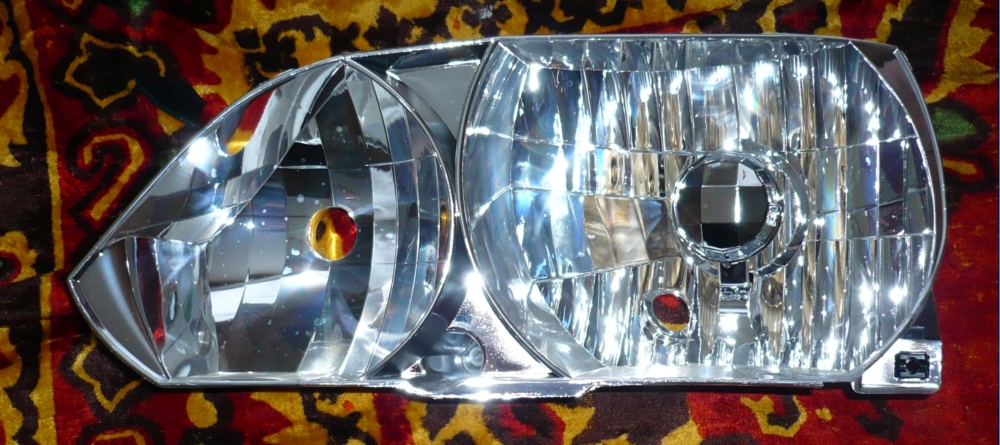

еще...

Добавлено спустя 1 минуту 1 секунду:
...

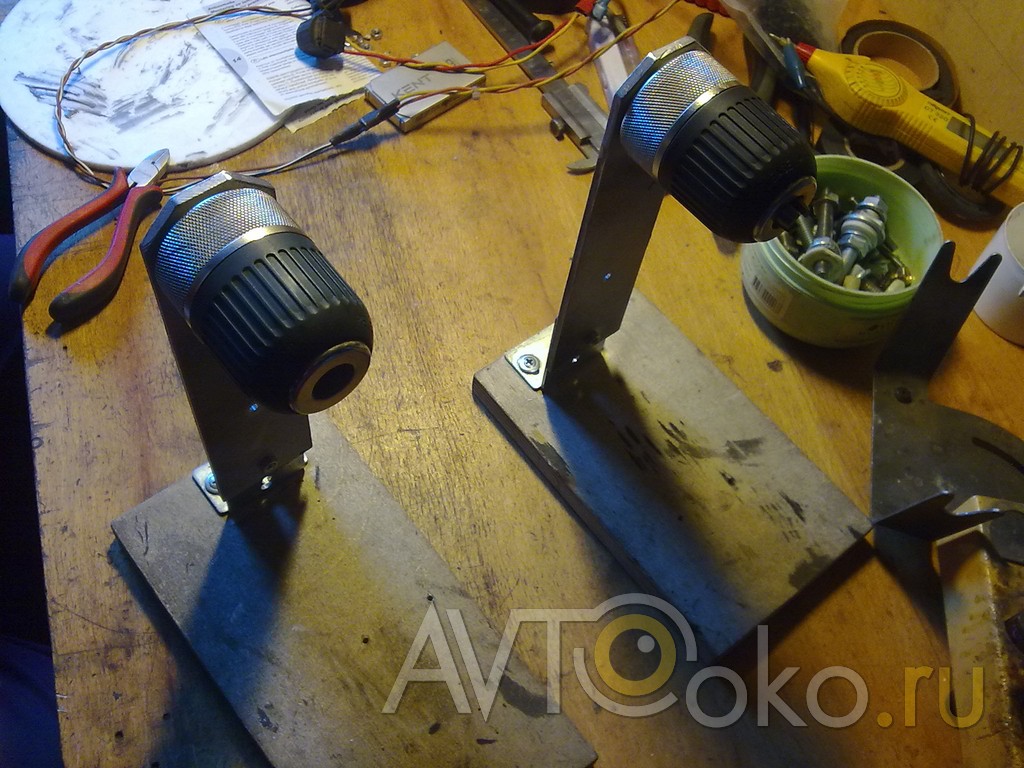

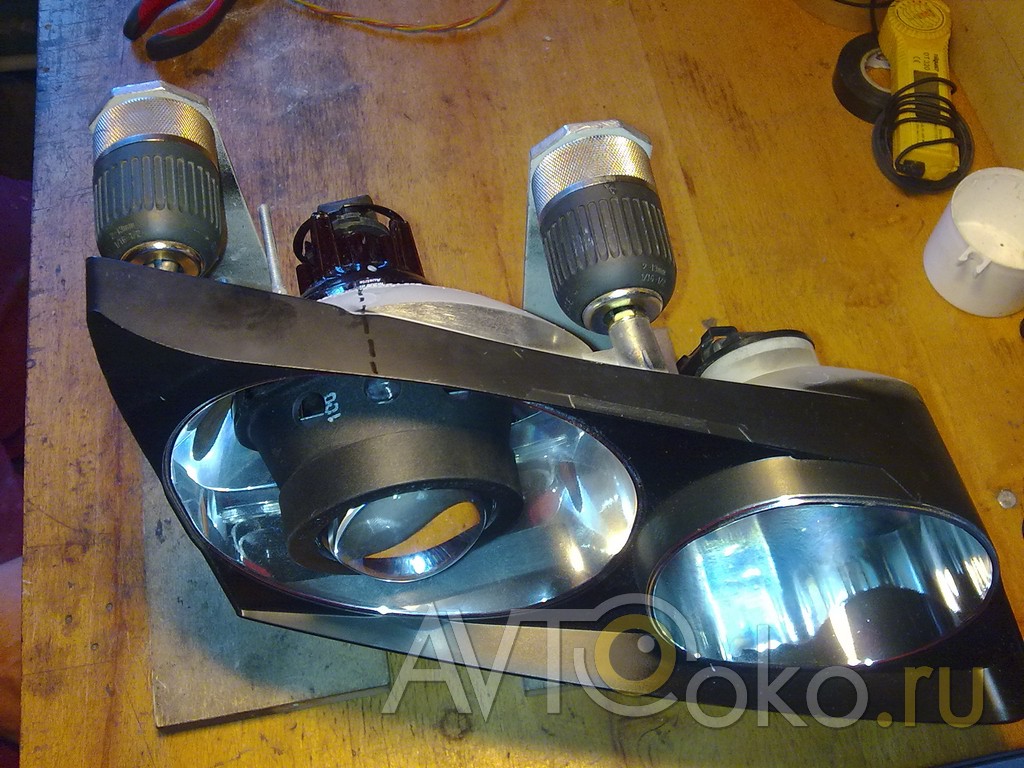

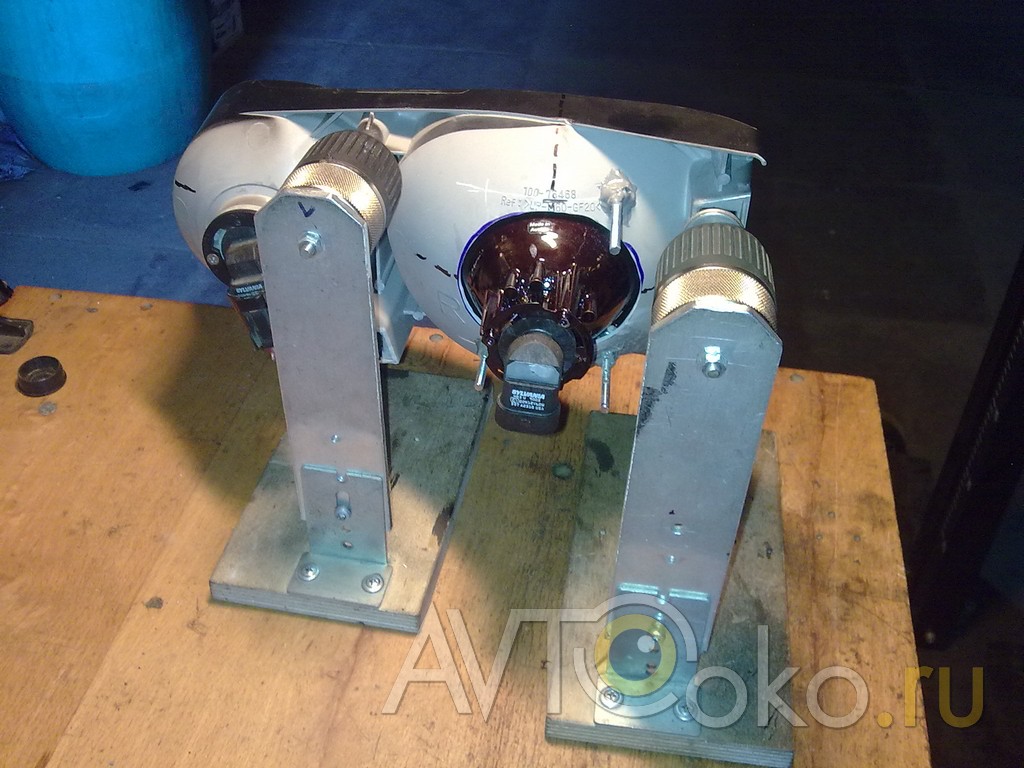

Парни, чтобы грамотно самому поставить линзы, понадобится приспособа как на фотках. Высота установки патронов от стола одинаковая, стол выставлен по уровню. Сзади этой конструкции ставим строительный лазер и по лучам размечаем маркером для CD отражатель. Тогда модуль встанет четко по горизонту. Пока мы с батей не придумали эту конструкцию, постоянно были проблемы с непопаданием в горизонт.

jannoss огромное спасибо!!!
Самое то!!!
Kulibin огромное спасибо!!!
Правильно ли я понял:
1 -воображаемая линия проходящая по шпилькам за которые отражатель закреплен в патронах
расположена по горизонту?
2 -такие шпильки есть и в моих фарах (SV55)?
3 -направление линзы(луча) вправо/лево относительно отражателя есть ли хитрость?

Вот линзы и их свет (так, ради интереса).
Camry явно выигрывают.

Десяточные модули выбрось нафиг!

1. да, причем строго в горизонте
2. Там надо вывернуть шариковую опору из корпуса и застегнуть в отражатель. За нее крепим отражатель в одном патроне. Во вторую пластиковую штучку вворачиваем шпильку М5 и за нее крепим ко второму патрону. Все, отражатель в горизонте. Вот такая простая и гениальная приблуда.
3. Надо включать одновременно с дальним. Как бы это объяснить..
Картинка на правой и левой фаре разная, т.к. модули стоят зеркально относительно секции дальнего света. Короче как на фотке должно получиться. Расстояние до стены - чем дальше, тем лучше, но не меньше 4 метров.

Kulibin, спасибо! Понял.
Я до разборки фару Camry включал.Такая же картинка была.
Так и предполагал, что надо ориентироваться на дальний.

Что то пучок света не сильно от моего холхозного ксенона отличается...

jannoss а ты фару так поломал и поплавил когда пытался отклеить стекло?

Да нет, это у меня боевая фара, экспериментальная. А разобрал так от нечего делать, разбирается не сложно строительным феном.

Так это два пучка - ближний и дальний вместе! конечно колхоз на ближнем мало от этого отличается

А только ближний светит так:
И нет не малейшего шанса добиться такого же разделения света и тени на колхозе! только линзы!

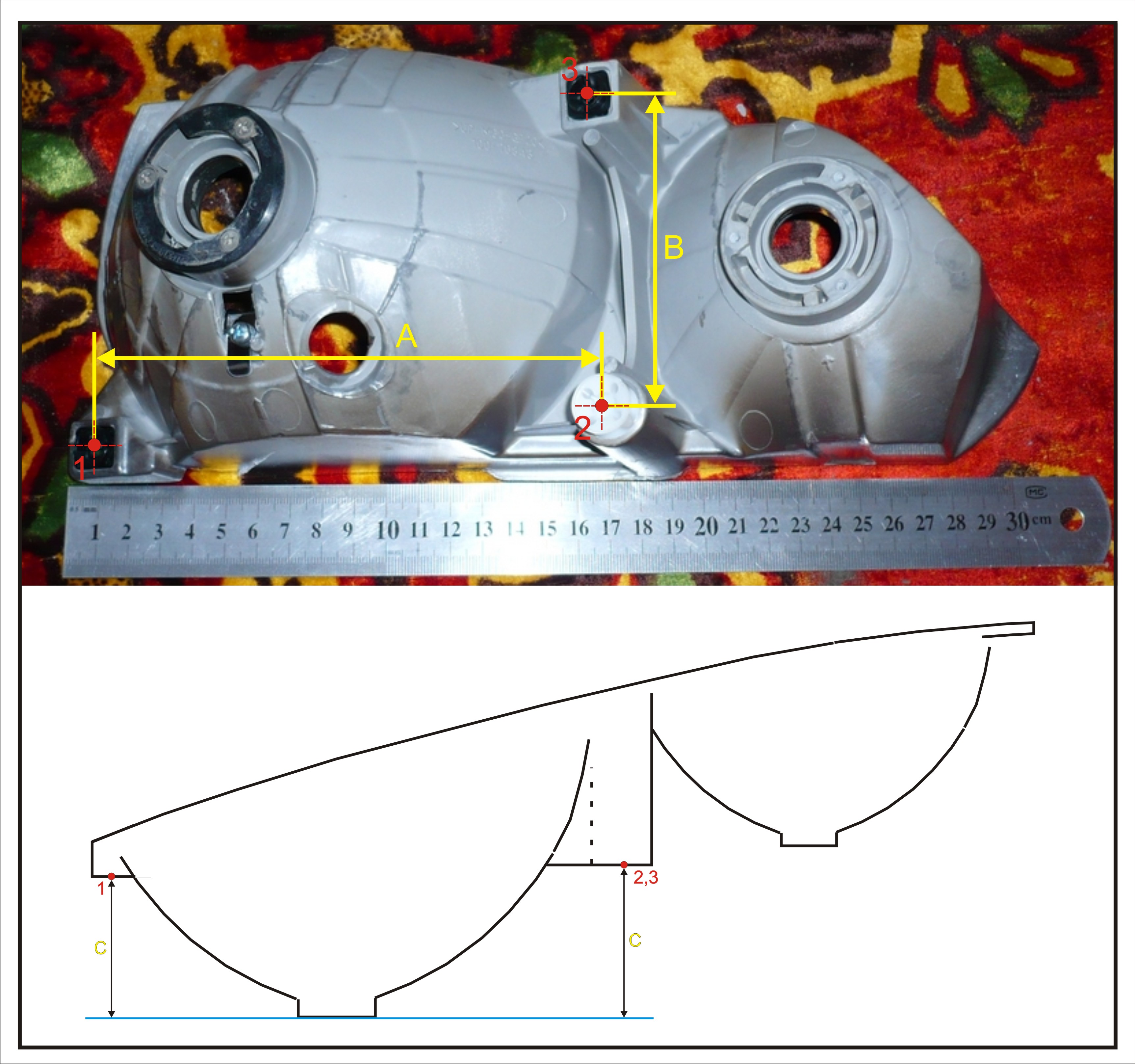

jannoss не сочти за труд. Мне бы размеры А и В.
Судя по твоим фото, 150 мм и 90 мм (насколько получилось высчитать).
Расстояние С (расстояние от плоскости патрона до точек 1,2,3 (непосредственно
к корпусу отражателя)) одинаковое ли?
Преследую цель максимально подготовиться к разбору фар.
Минимизировать время простоя автомобиля.
Ведь попытка будет одна.

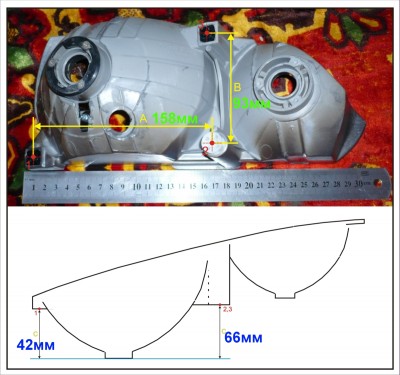

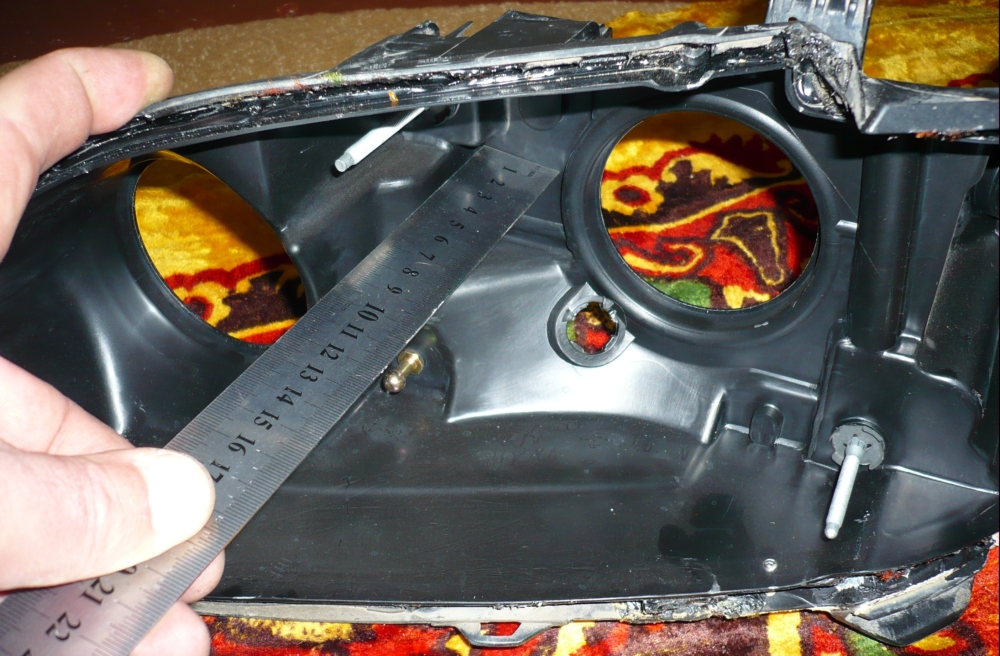

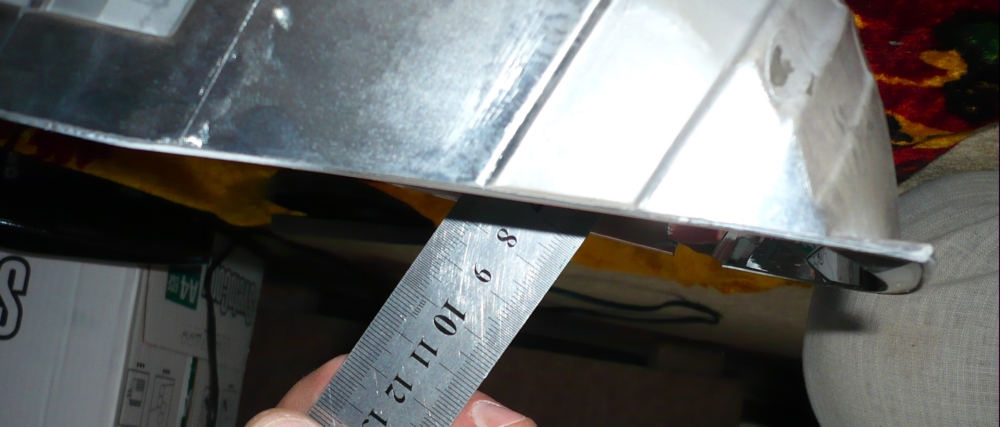

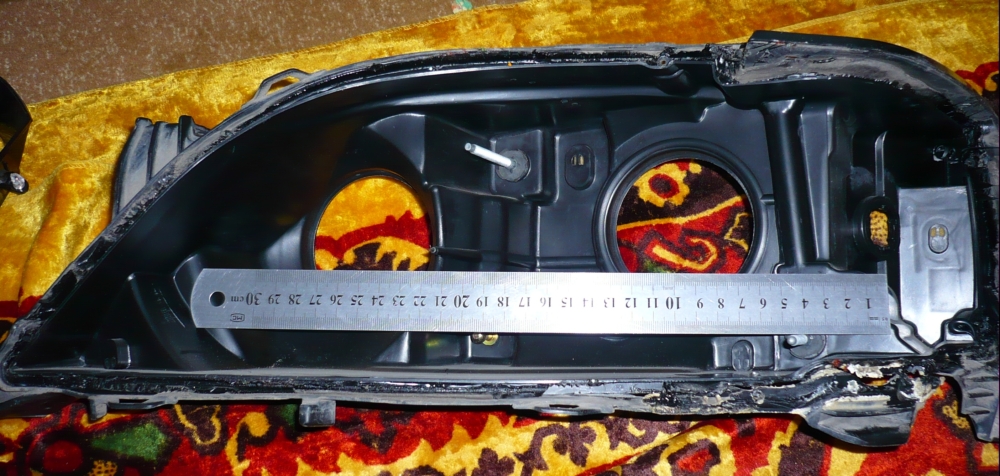

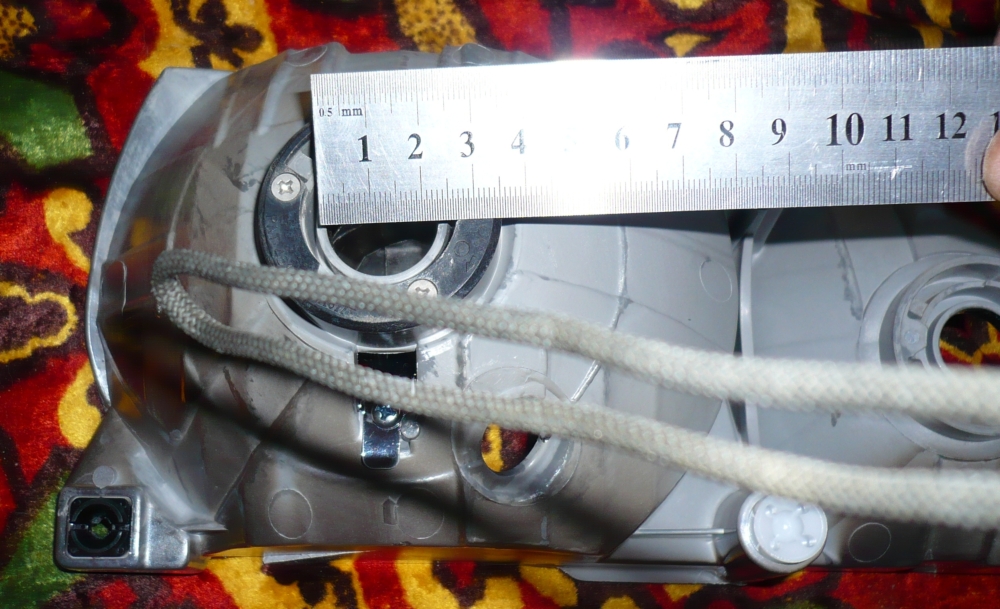

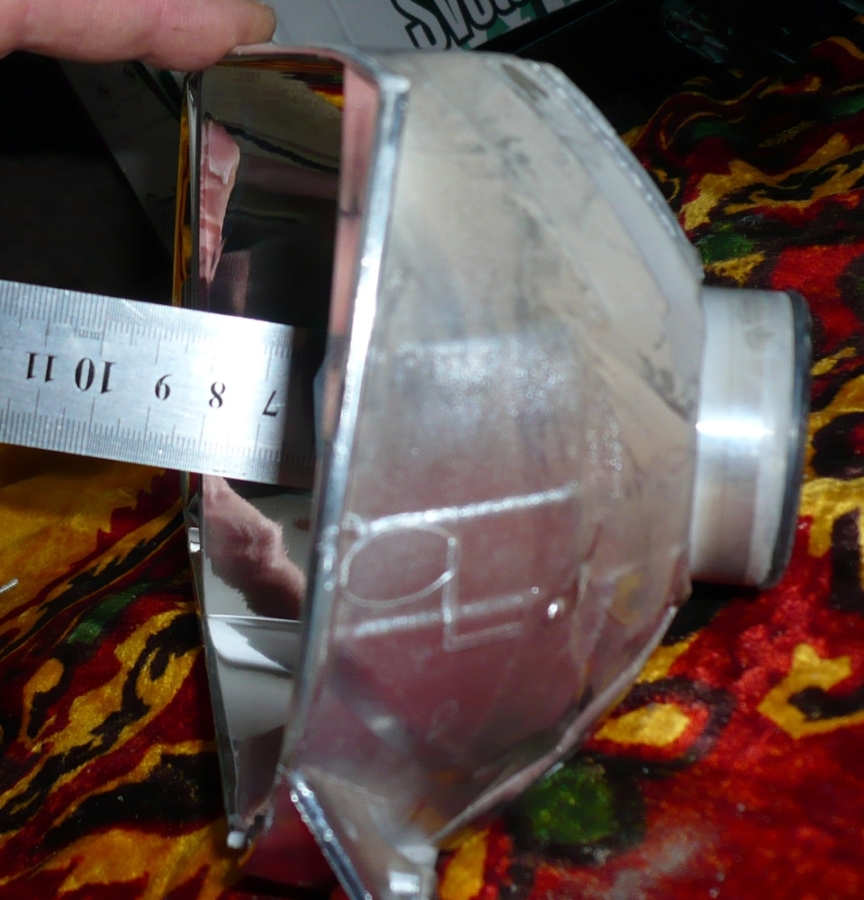

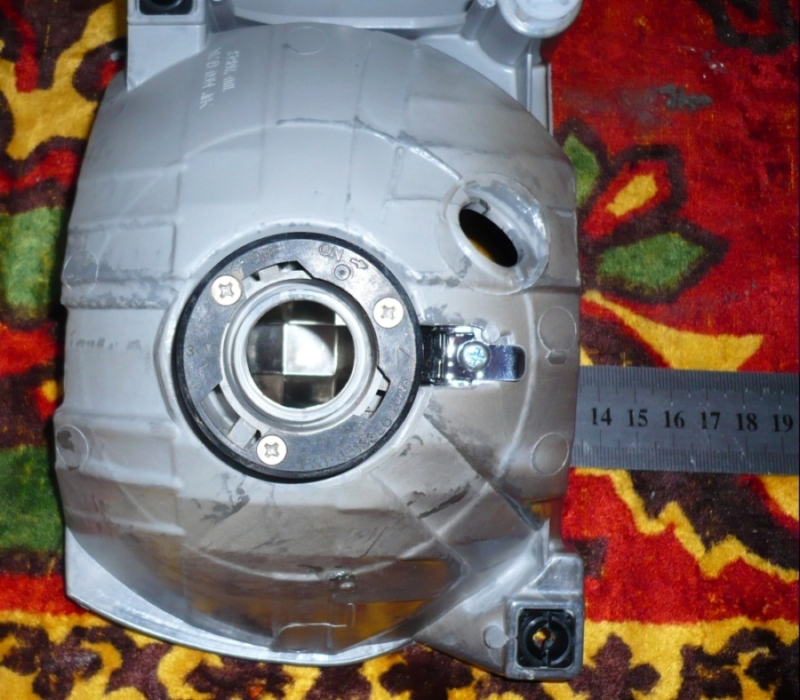

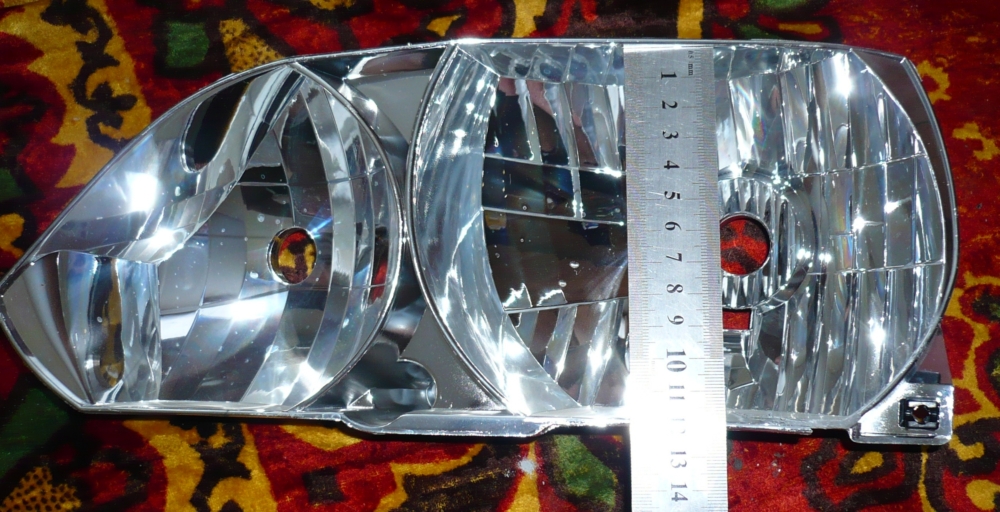

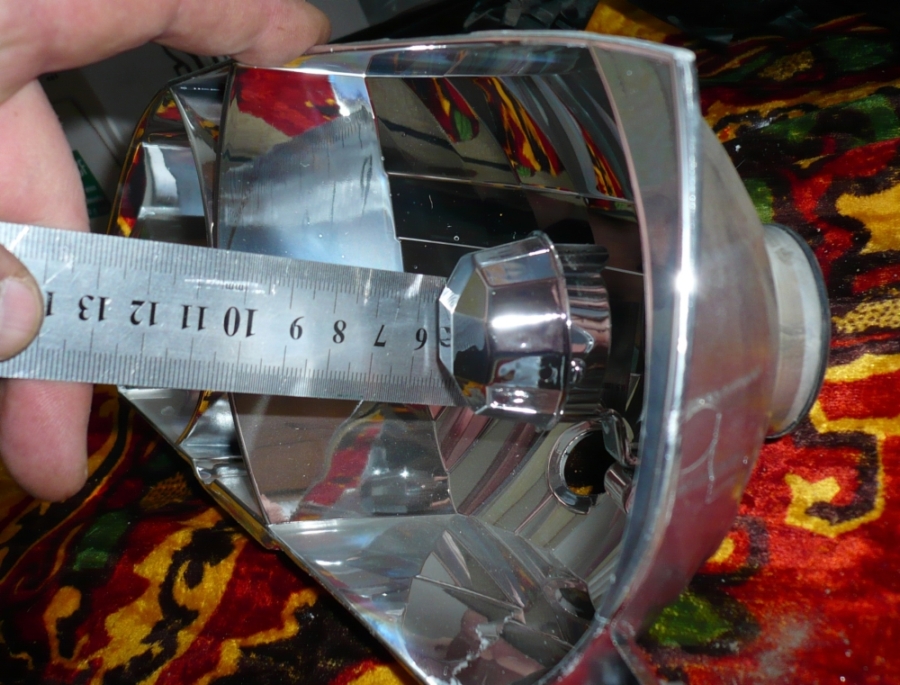

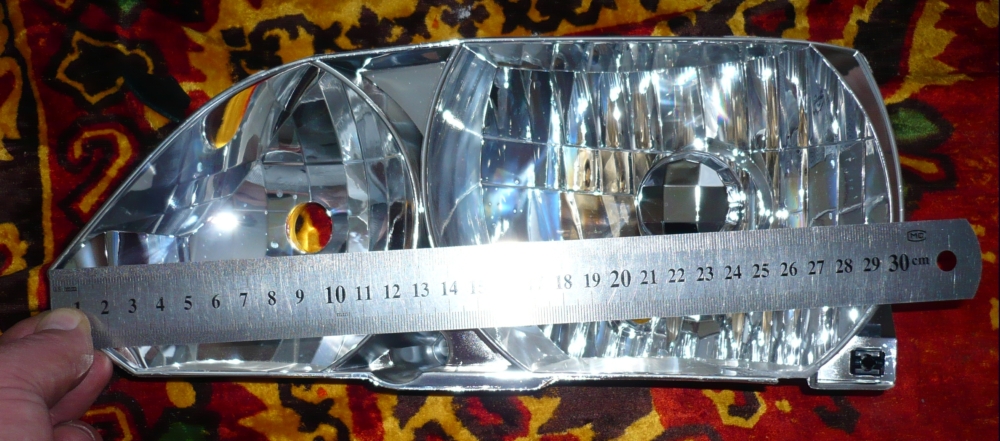

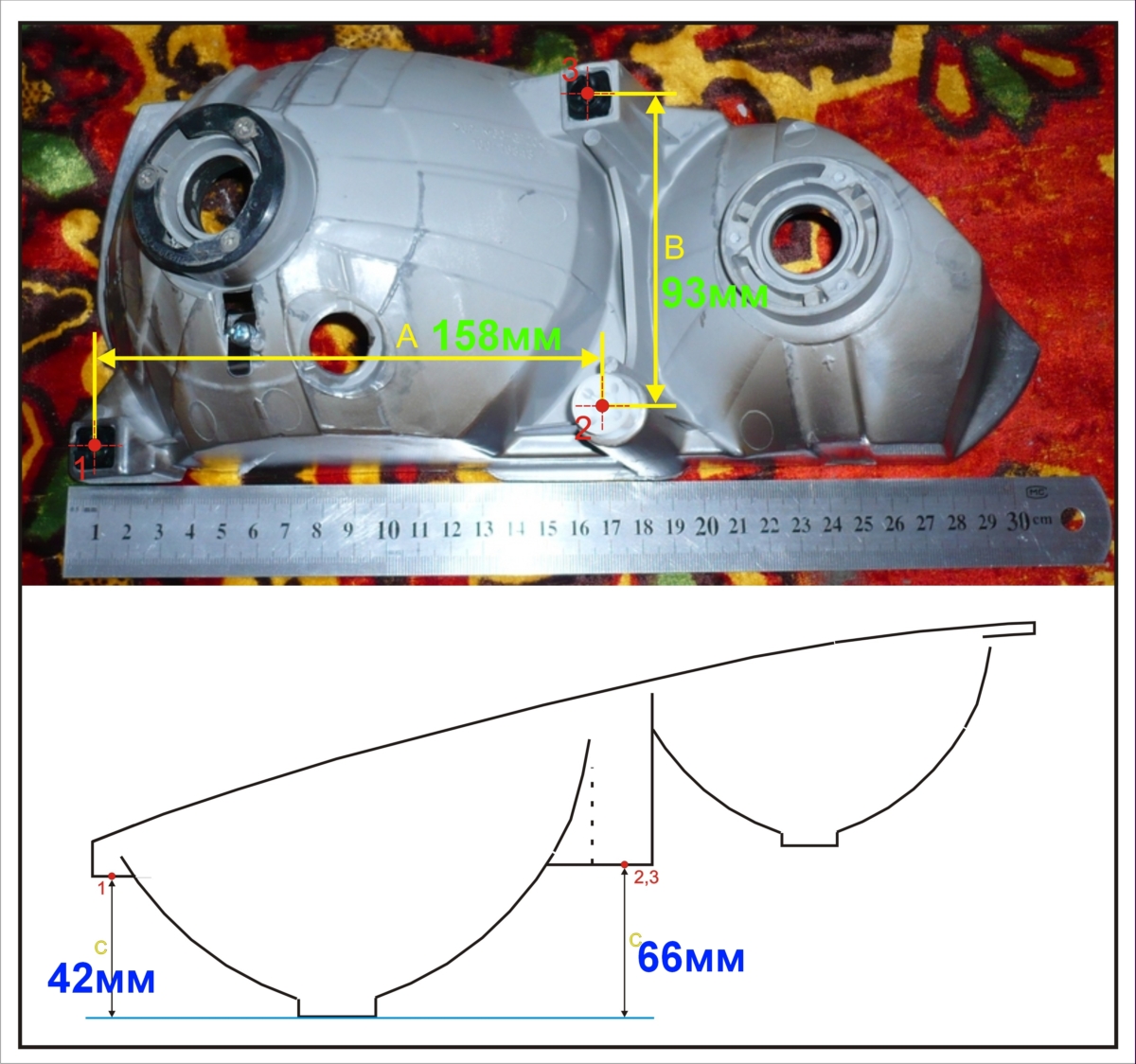

Размеры посмотри на фото...
Расстояние С (расстояние от плоскости патрона до точек 1,2,3 (непосредственно
к корпусу отражателя)) одинаковое ли? С - 1=42мм, С - 2=66мм, С - 3=66мм - это размеры от железа до железа без всяких пластмассовых вставочек.

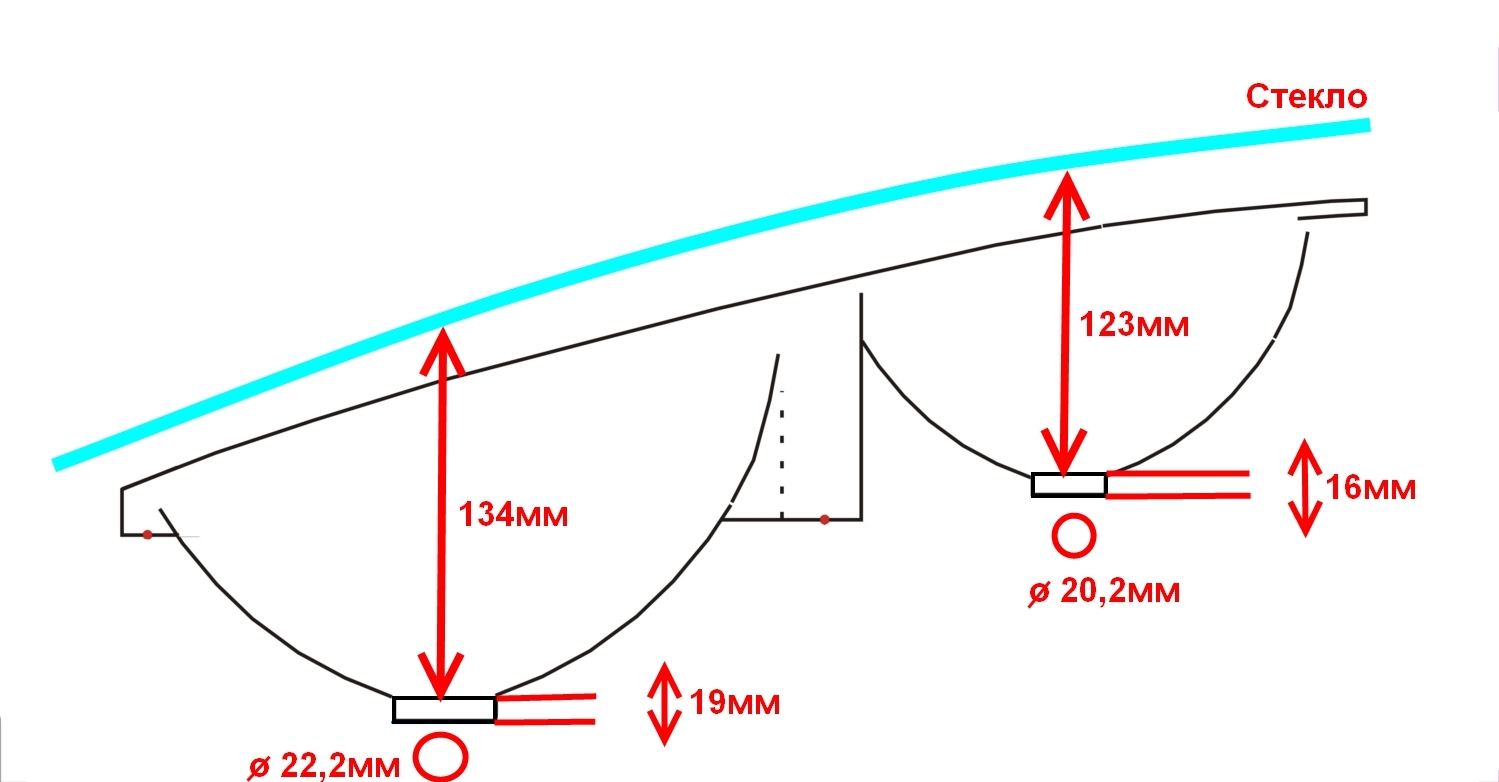

И еще: от центра отражателя БС до стекла - 134мм, от центра отражателя ДС до стекла - 123мм.
Фару уже собрал и отвез в гараж, больше не смогу померить.
Как сделаешь с тебя фото отчет!

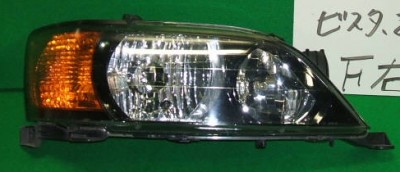

Все фото и размеры на Дорестайлиговую фару. Как на последнем фото.

а зачем эти размеры? какие модули решил ставить?

Почитай выше...
Человек просил фото, размеры, вот я и выложил. Он линзы хочет поставить.

Это понятно, зачем ему эти размеры?

jannoss спасибо! Расстояние до стекла не лишнее.
Kulibin попытаюсь объяснить. Теория.
Предполагаю подготовить приспособление, скорее всего из фанеры или пластика.

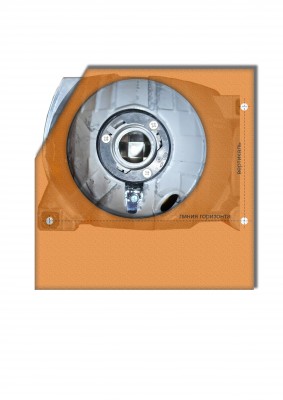

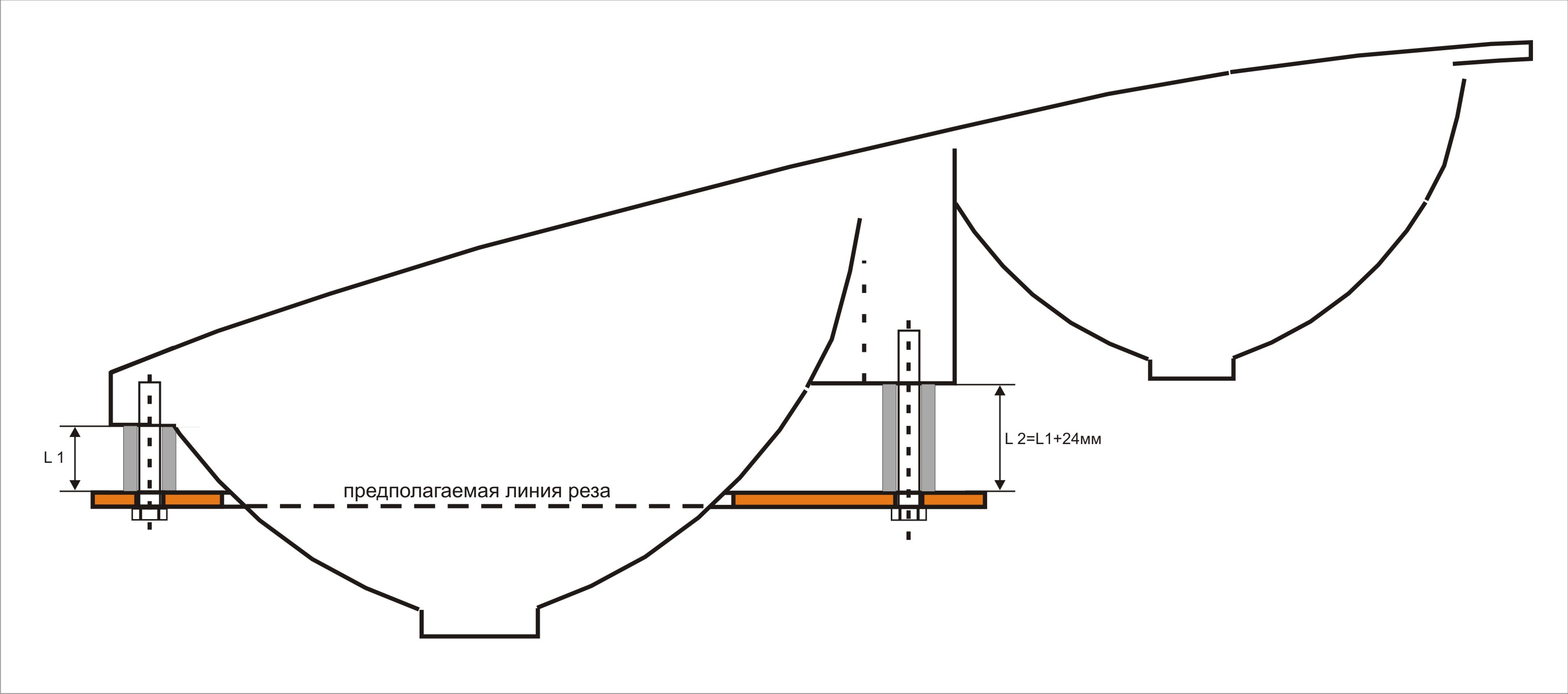

Вот попробовал изобразить (насколько понятно не знаю).
Таким образом, плоскость приспособления должна быть перпендикулярна оси отражателя.
Разметить отверстие будет проще.
Затем можно уже смелее резать.

Добавлено спустя 2 минуты 44 секунды:
А на счет модулей пока определяюсь.
Мне обещали еще фары от Mazda3.
