Почитав много и всякого и проанализировав что есть и чего могу, решил не меняя магнитолу подключить к ней МР3 плеер. При этом сам плеер было решено купить у китайцев с условием его возможной разборки и дальнейшей вставки куда захочется.

Добавлено спустя 12 минут 36 секунд:
Было приобретено следующее творение соседей:


и разобрано по частям и вынуто основное, что необходимо:




Поскольку регулятор громкости нам не нужен его решено было убрать. На плате четко видно надписи входа и выхода левого и правого каналов, которые спаял перемычками.

а дальше?что- куда?не на торпеде же валяться будет не подключенная=))

не спеши!!!!! Я рассказываю подробно. И прям сейчас!!!!
Терпение.....

Для тех кто не дружит с паяльником можно проделать такую процедуру скручивания проводов разьёма.


Место вставки МР3 плеера изначально планировалось вместо прикуривателя, однако решение пришло неожиданно само собой. При осматривании магнитолы взгляд упал на кассетник, который уже давным давно не используется. Сделав предварительные замеры было решено заглянуть вовнутрь.
Сняв и разобрав магнитолу и убрав плату кассетника стало ясно, что идея стоит того.
Подточив на пару миллиметров с лева и с права входное отверстие кассетоприемника блок МР3 легко вошел в панель. При этом уши крепления блока были сточены, в результате чего кнопки выброса кассеты и переключения диапазонов радио приемника остались нетронутыми.


Поскольку питание блока МР3 осуществлялось от батареи 3,7Вольт и имелся внешний разьем USB (а это 5Вольт), то пригодился ненужный в хозяйстве тройник от прикуривателя с разьемом USB из которого был изьят преобразователь 12 в 5 вольт.

здорово,а это штука(судя по скруткам-моно?)

Почему моно??? Смотри 1 фото. два динамика.
На плате перемычки 2 штуки - значит ДВА канала!!!!
Да, и по надписям видно L и R (левый и правый)

ясненко,буду просматривать окончание процесса(не буду беспокоить)я в электронике слабоват вот и спрашиваю херню всякую(интересно будет фоты куда присоединять приблуду в штатную магнитолу?

Плата преобразователя 12 в 5 была помещена в то что нашлось под рукой (коробочка) и размещена на месте кассетника. Для избежания ее там прыгания зажата поролоновыми прокладками.
Выхода от динамиков выведены проводами со штекерами тюльпан типа "мама" для дальнейшего подключения к штатным входам TV-тюнера (имеется таковой Absolut).




Добавлено спустя 6 минут 51 секунду:

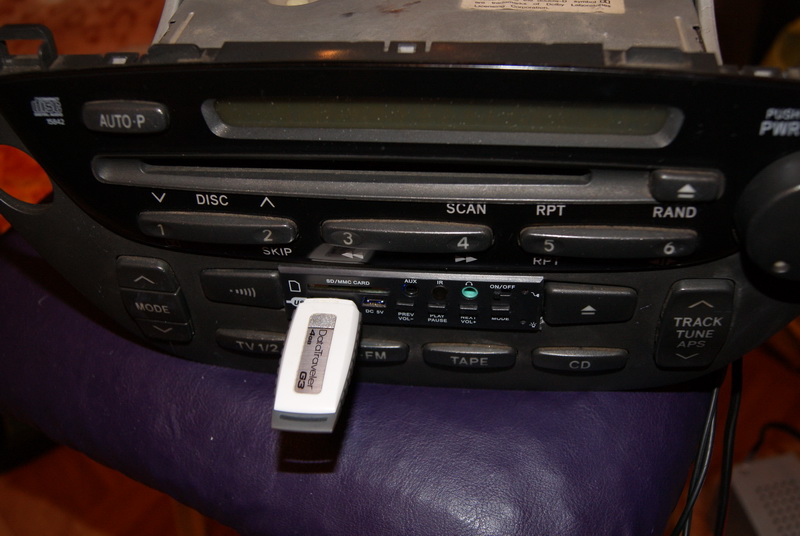

Вот. В итоге получилась игрушка, которая поет с наименьшими потерями и переделками для всего авто.






Как вариант подключения, можно было воспользоваться описанными на разных ветках способом к АМ-FM тюнеру, но меня это не устроило, поскольку немного садиться громкость и ухудшается качество звука. А имея в наличии неиспользуемый вход ТВ-тюнера (видео в машине пока не использую), то решение у меня таково.
В ТВ-тюнер подключается штатно (см. ранее публикации). Единственно, что провода проложены по салону от панели в багажник и обратно (это у меня уже давно, еще когда стояла под креслом видео-приставка).

ВОТ.

Окончание не вдохновило, оказался занятый вход ДВД. В случае удаления кассетника надо было и управление выбором делать с кнопки TAPE, а так проще подцепить ДВД или МП проигрыватель от OS.

Подскажите есть-ли на стандартных магнитолах (линейный выход и вход)?

На сколько я соображаю, то увы, НЕТ. Только через ТВ-тюнер или другое внешнее устройство.

Добавлено спустя 7 минут 48 секунд:


Ну, во-первых, у большинства DVD имеются свои дополнительные входа, через которые так же с успехом можно реализовать подобную идею.
Во-вторых, если через TAPE, то уже говорилось на форуме о необходимости дополнительно какого-нибудь устройства, чтобы обмануть вращение кассеты, иначе все отключаться будет. Если-бы автоотключение у кассетника было выполнено механически, как у советских магнитол, то проблем бы не возникало.
В третьих, не хочу городить куда-нибудь дополнительный DVD или МР. А менять имеющийся - он дорестайлинговый, много переделок придется делать. Пока для меня получившийся вариант проще.
Как надоест или еще чего захочется, так - займусь.
Так что имеем то, что имеем.

С этим утверждением можно поспорить в связи с существованием данного девайса.
А вообще за идею и реализацию респект

нормально и флэха на кишке не болтается,лишнего не висит ,и вид не изуродован

неплохо, но думаю на диапазон АМ посадить было бы разумнее...громкость при этом не "садится", а потерю качества при таком китайском чуде и не заметишь....

Идея класс, сам думаю что то подобное. Не проще было бы зацеть на выходы мп3 на вход головки касеты там 5 контактов 1-общий, по 2 - лево и право в обе стороны. Думаю что можно было бы переключил на мафон и запустил МП3 звук будет чище. Лично моя теория.

ДА!! Это наилучший вариант и я его рассматривал и проверял. Но.....
В отличии от советских (и ряда других) магнитол, у нас электронная блокировка на вращение кассеты. Т.е. нужно "городить" отдельный генератор импульсов ,который бы обманул электронные мозги и не воспринимал отсутствие кассетника как остановка кассеты (иначе все отключается).
