Скинул сегодня сам. На 150000
Нужен комп с lpt портом, паяльник, шнур от старого принтера и пару программ:)
Снять, разобрать табло, извлечь модуль одометра, выпаять чип, подпаять проводки, воткнуть в lpt порт, считать дамп, написать второй прогой любые цифры, сохранить бинарик и прошить. Больше боялся:)
За то теперь могу любой японский одометр переписать. Возможно даже отпаивать микруху не придётся.
Куррентный пробег был 310т.
Незнаю как жипеги залить с планшета..

Ну а теперь всё в картинках и схемах подробнее

В смысле в родную панель с дисплеем?
.

На форум.
Что куда паять
Позже сделаю небольшой отчёт.

Все просто. Вот тебе инструкция. дави кнопки и не бойся. ...

у нас все тоже самое
https://www.drive2.ru/b/288230376152158406/

Ну да, только там программатор для ком порта, он замудрёней слекка

да ни чего мудреного

Попробую сейчас отчётик запилить

Добавлено спустя 39 минут 13 секунд:
В общем потребуется:
1. Отвёртка чтоб снять и раскрутить табло
2. Паяльник
3. Компьютер с входом LPT (ОС роли не играет)
3. Шнур от старого принтера lpt и кусок шнура usb "папа"
3. Программа для чтения и прошивки eprom "Программатор м/с 93c46"
4. Программа для корректировки пробега "Toyota dashboard corrector"
5. Прямые руки (ВАЖНО!)

Снимаем разбераем панель, откручиваем плату на которой находится индикатор скорости. Отсоединяем разъёмы, ложим перед собой на столе.
Готовим кабель для прошивки по схеме:

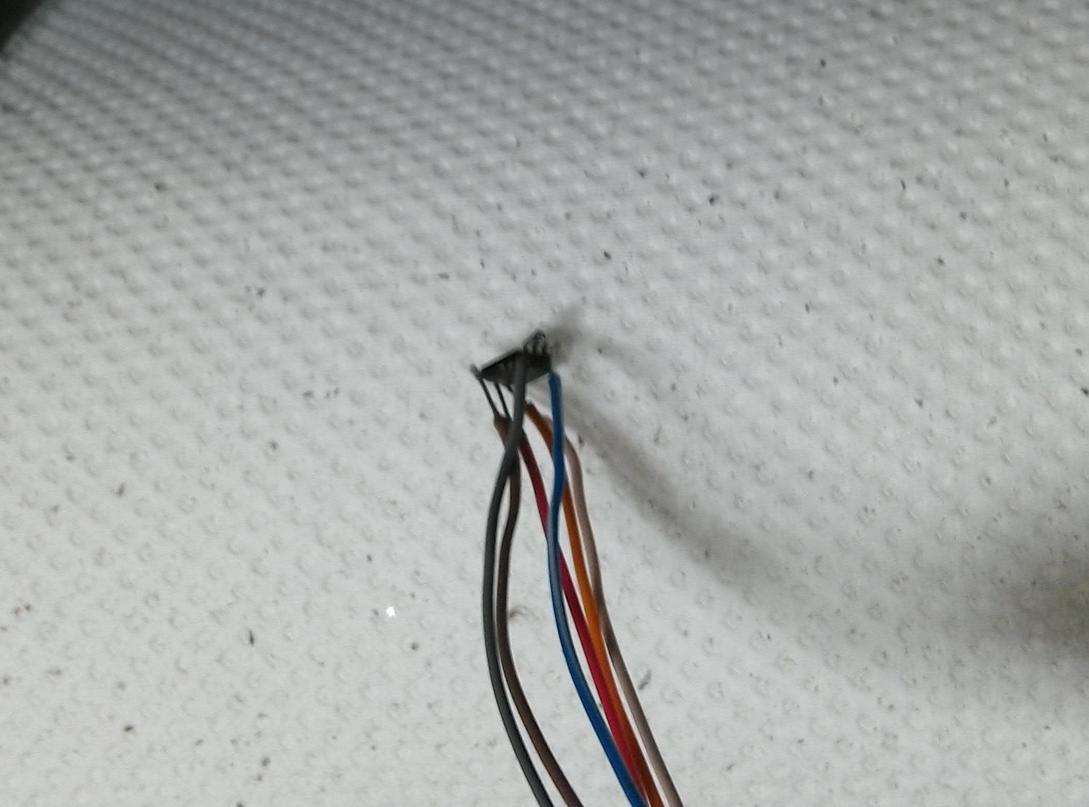

Должно получиться примерно так:



Usb я использовал для подачи дополнительного питания на микруху, так как у меня шнур довольно длинный, мне показалось что мощьности порта принтера может быть недостаточно чтоб питать память во время чтения/записи. Дабы избежать глюков в процессе, решил добавить от юсб.
У кого провод короткий, возможно этого не потребуется.
Дальше выпаиваем микросхему, лучше паяльным феном, я обошолся пинцетом и зажигалкой типа "турбо:)"
Но я думаю выпаивать не обязательно, можно просто подпаяться проводками к выводам, этого должно быть достаточно.

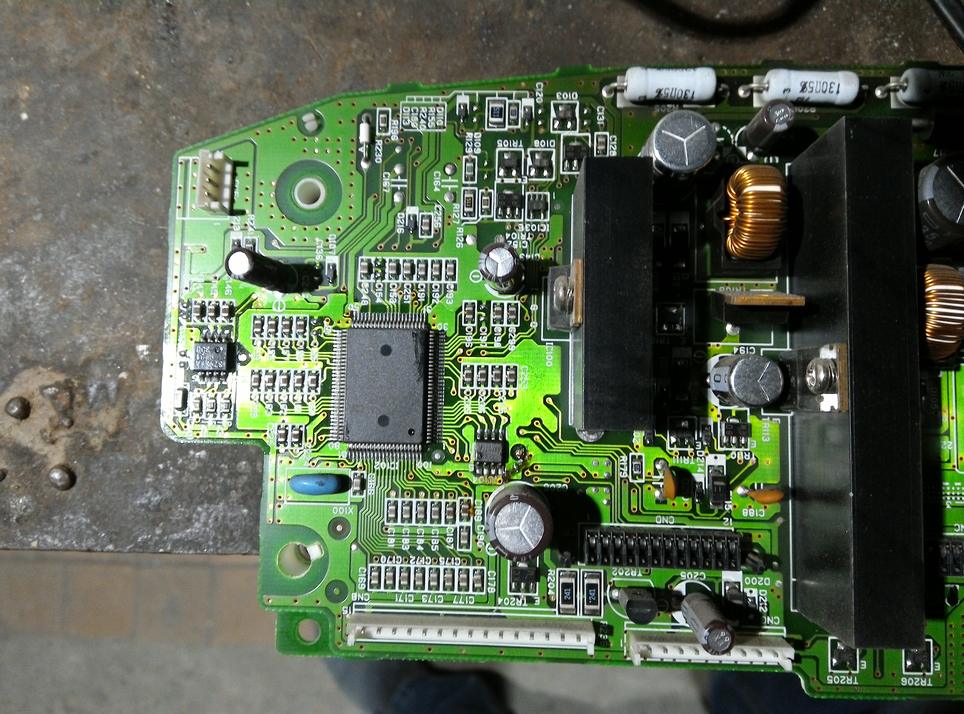

Воот та маленькая восьминожка справа внизу возле процессора:

Подпаиваемся к микрухе согласно схеме выше, можно прямо на плате:

И идём к компу.
Вставляем разъём в порт ltp, если добавляли питание от usb, то тоже подключаем.
Запускаем программатор 93с45, выбераем лпт-порт, который у вас настроен в биосе.
Там же есть схема подключения:

Далее переходим на вкладку "программирование" и жмём считать 93с46

Когда считалось, жмём кнопку справа записать, тем самым мы сохраним дамп памяти в компьютер в виде бинарика:

Сварачиваем программатор и открываем прогу Toyota dashboard corrector:

Открываем наш сохранённый бинарик (сделайте копию в другое место!!!)
Выбераем denso, и жмём "посчитать реальный пробег":

Дальше рисуем в поле ниже сколько км в итоге хотите получить:

Ставим галку на " своп" и сохраняем наш правленый bin-фаил.
Закрываем.

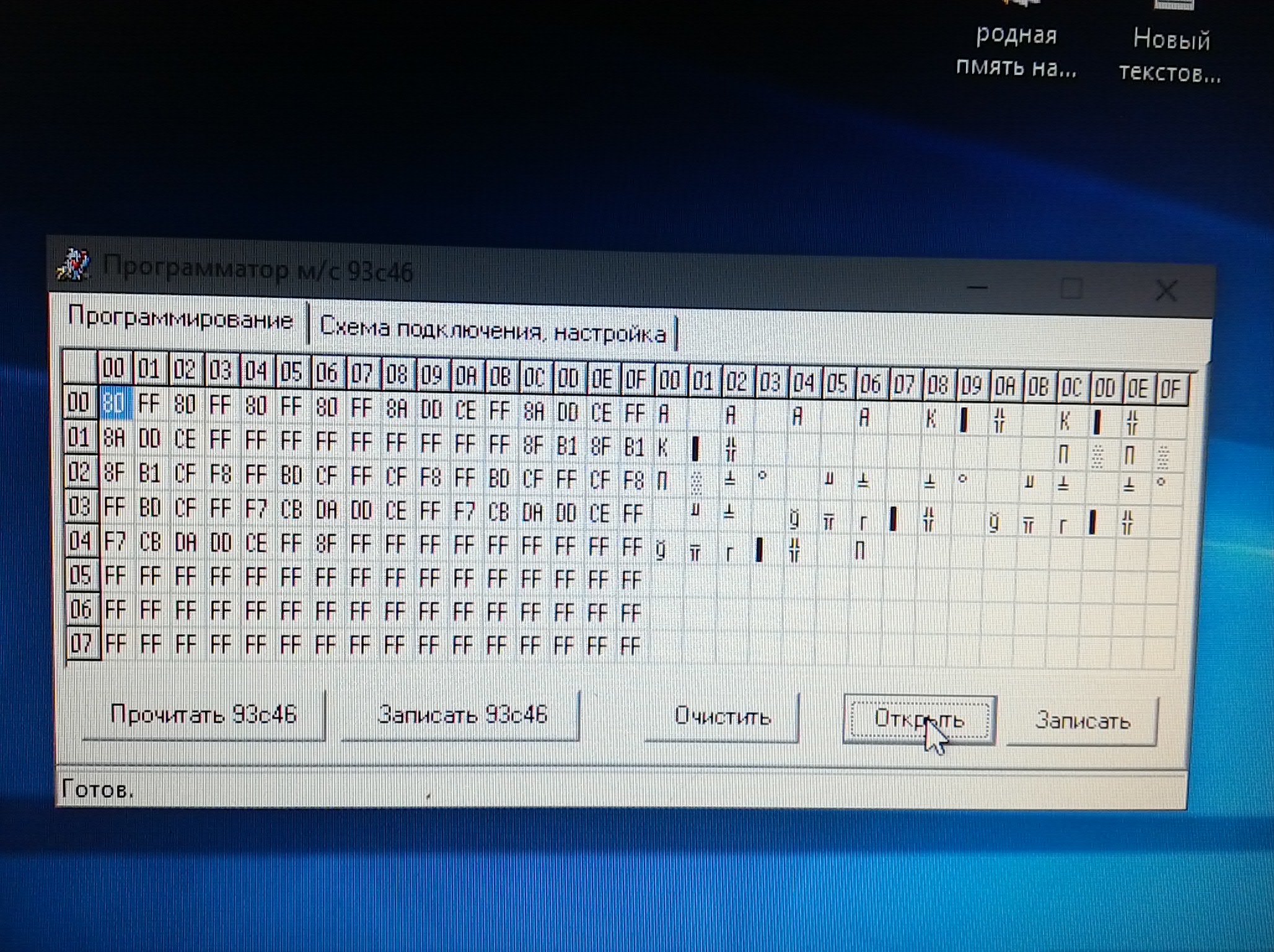

Возвращаемся в программатор 93с46, открываем правленый файл, убеждаемся что ячейки изменились

и жмём "записать 93с46":


Всё! Отпаиваем провода/впаиваем на место чип, собераем приборку, заводим и радуемся новому пробегу:

Если возникнут траблы с обнулением суточных пробегов при выключении, то после поездки необходимо будет обнулить ещё раз. Тут в теме было.
Спасибо за внимание



По прозьбам, выкладываю необходимые программы, получилось залить в облако.
+там бонус, прога для всех японских марок, Japan ODO programmer. Сам не изучал пока, кроме тойот ничего нет
https://cloud.mail.ru/public/9W9k/HGxH3DUJe

А "перещелкнуть" на реальный пробег можно, 312000 к примеру!?

В каком смысле, можете хоть намотать
больше 299-нет

Люминисцентный индикатор к сажелению не позволяет перещёткнуть дальше, сегментов нехватает.
Хотя троечку там на просвет выстроить можно, но видимо не предусмотрено.
А флешка считать продолжает, убедился лично.
Сегодня бате на пробоксе смотал 20 тыщь, легко!

Выложил бы людям ссылки на проги, у меня метода другая, для меня попроще. Да и LPT найти проблема

А как?

Скинь на обменник(облачный диск) какой нибудь, да прикрепи ссылки
