Смотрится неплохо, а как с подсветкой кнопок ECON и A/C поступил? Там же при включении кондюшника соответствующий индикатор загорается?

Там при вкл любой кнопоки загарается индикатор) Родные диоды трогать не надо просто

Ещё работает твоя лента в приборке? Димировать не пробовал?

работает. ставил без всяких доп резисторов. изначально была мысль димировать, подобрал переменные резюки не помню скока ом дома буду отпишу точно. просто воткнуть их некуда по хорошему. а вот выкючатели встают как родные. если димировать можно вообще любого цвета добиться. тока зачем мне и этих хватает. по яркости в самый раз и красиво ярко и по глазам не лупит и не отвлекает от дороги

Хорошо,тогда ещё вопрос. В машине ток переменный,лента обычная на постоянный вроде как рассчитана или ты покупал автомобильный скотч ?

В машине ток ПОСТОЯННЫЙ!!!

ага, в машине все постоянное)) резисторы 2кОм брал

?

переменные резисторы для диммирования 2-5ком. ленту брал простую ргб 12вольт 14,4 вт/м. есть еще 7.2 вт на метр она фуфлово будет светить

Хочу тоже пересветить климат и панель приборов со всеми кнопками в салоне

Приборка белого цвета
Кнопки климата и управление стеклоподъемниками голубого цвета


Я бы хочет узнать куда вы там сопротивление вставляли и для чего? что бы диоды не згорели или они на меньший вольтаж чем 12В?

в управлении стеклопод. свои диоды стоят там я не стал трогать, надо просто промыть хорошо. резисторы не ставил

Да свои не свои , но они зеленые, а хотелось бы голубые... надо что нибудь придумать будет

только впаять вместо родных голубые))

Вот собственно небольшой отчет по просьбам трудящихся.

Снимаем блок управления климатом, откручиваем два винта сзади, затем четыре защелки (2 сверху, 2 снизу) и разбираем блок. На фото он уже разобран, на переднем плане лежат 3 родных лампочки подсветки рисунков кнопок (не путайте с лампочками включенной опции, они там другие, их я не трогал).


А это те самые "направляющие" света, их мы и будем подсвечивать)


Посмотрев на экзисте, что данные лампочки стоят по 100 с чем-то рублей за штучку, я лишний раз помянув логику ценообразования не добрым словом я почапал в магазин радиотоваров, где и купил пол метра красной светодиодной ленты (в цвет магнитолы ), отдал что-то в районе 100 с копейками рублей



Собственно вот фото, но скажу сразу - этот вариант не прокатил, ибо когда уже всю цепочку собрал, спаял и уложил, то не хватило свободного места (переоценил я его). Блок собирался, но кнопки не все нажимались


В общем со второй попытки я применил более тонкие провода и ленты прилепил не по бокам, а с торца (сверху, откуда я фоткаю). После этого собралось все на ура. Лент было у меня три, собственно сколько и стекляшек, между ними соединительные провода. Собирается все просто последовательно, никаких сопротивлений или еще чего не требуется, лента рассчитана на 12 вольт, все уже предусмотрели за вас, главное условие это резать ленту кратно 3-м диодам (5 см. вроде), на самой ленте все места возможных разрезов показаны. Ленты приклеил к "направляющим света" при помощи супер-клея. Все провода аккуратно уложил и заклеил при помощи клеевого пистолета. Провода вывел в одно из отверстий куда вставлялись стандартные лампочки. На этом собственно все

Вот результат, качественно сфотать не смог, но суть понятна. В реале ярче, я доволен.


Всем [Б]обра!

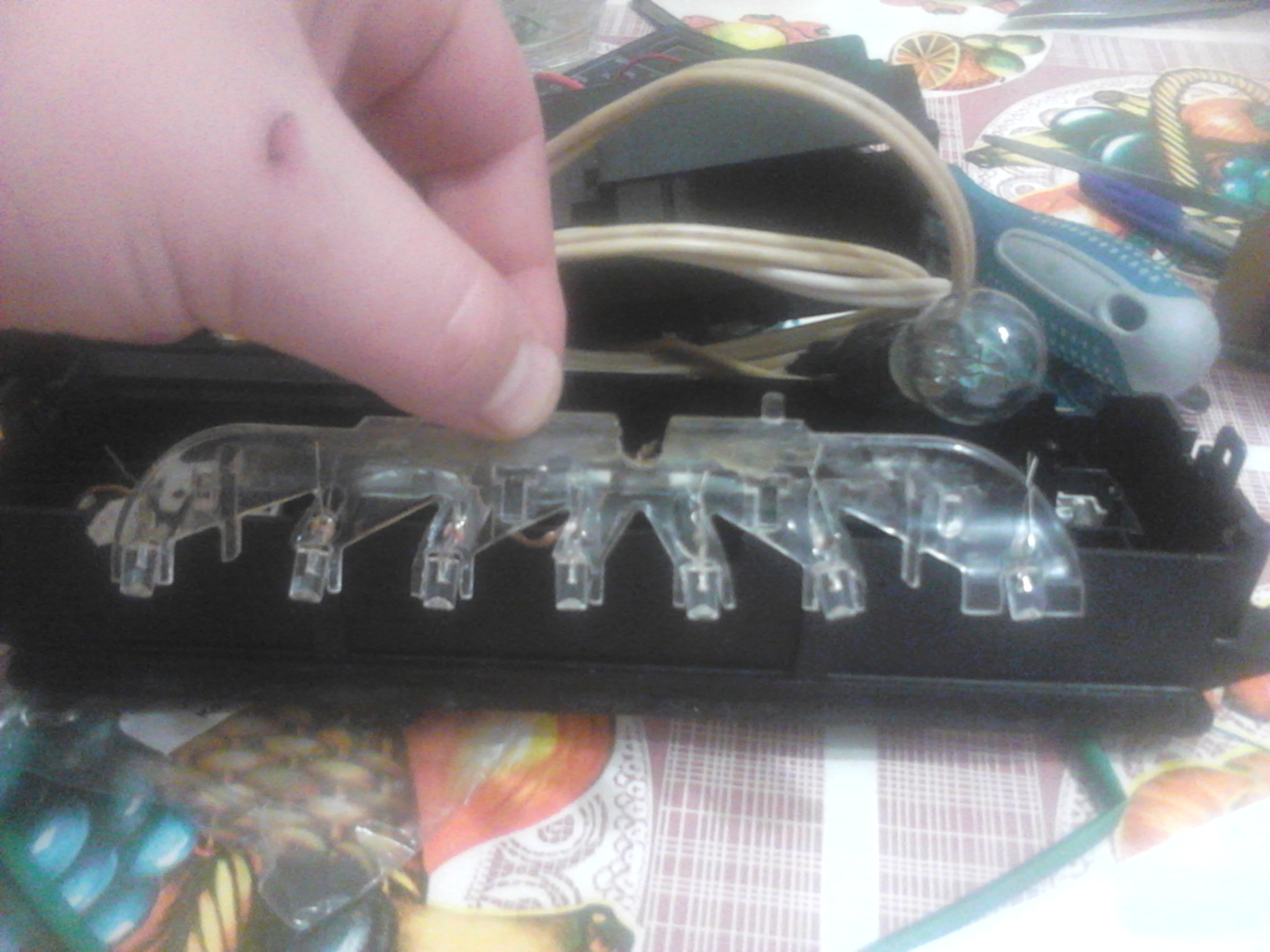

Всем привет, вот и я решил свой климат осветить. Ставил обычные светодиоды белого света(не увидел особого смысла заморачиваться с разными цветами, но как говориться каждому своё) в магазине купил 10 12в светодиодов, снял панельку, принёс домой и началось."фотки не очень качественные фотал с мобилки".

Добавлено спустя 17 минут 12 секунд:
продолжаем

Добавлено спустя 9 минут 2 секунды:
продолжаем

Добавлено спустя 12 минут 29 секунд:
Добавлю в резистор температуры печки, поставил в штатное место светодиод. Не забывайте что светодиоды требуют точной полярности, так что перед спайкой нужно точно определить какие ножки с какими можно спаивать, я определял просто, стареньким зарядным подавал 12в на диод и смотрел как нужно ставить. При установке климата на машину также, сперва воткнул разъём и посмотрел горят ли светодиоды, на кондее угадал, на основных кнопках нет, пришлось вытащить патрон и поменять полярность(просто развернул патрон). Конечно можно по букварю найти на какие ножки в разъёме подаётся "+"на какие "-", но это считаю геморным, проще патрончик развернуть, минутное дело. Ну вот вобщем и всё, строго не судите, задавайте вопросы всем отвечу, кому что интересно узнать по данному вопросу)
